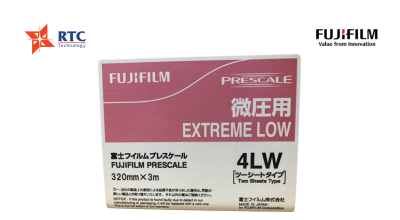

Phim đo lường áp lực Prescale LLLLW là loại phim duy nhất trên thế giới cho phép đo áp lực và phân bổ áp lực.Giờ đây chúng ta có thể dễ dàng kiểm tra áp lực và sự phân bố áp lực - thứ mà chúng ta không thể nhìn bằng mắt thường trước đây.
Phim đo lường áp lực Prescale LLLLW cho phép bạn dễ dàng đo được độ cân bằng, sự phân bố, độ lớn của áp lực. Loại phim này được tạo ra dựa trên kỹ thuật phủ màng mỏng kĩ thuật cao của Fujifilm, tấm phim sẽ giống như một cảm biến áp lực và trong nháy mắt nó có thể nhìn thấy được sự phân bố của áp lực trên toàn bộ bề mặt. Vùng chịu áp lực sẽ chuyển thành màu đỏ tùy theo độ lớn áp lực, từ đó có thể kiểm tra cường độ lực và cân bằng áp lực.
Cấu trúc:Phim đo lường áp lực Prescale LLLLW là loại tấm đôi (two-sheet type).Loại tấm đôi là Loại phim mà chất hiện màu và chất tạo màu sẽ được phủ riêng biệt trên hai tấm chất nền. Loại này được sử dụng bằng cách xếp các mặt được phủ hóa chất chồng lên nhau.
Nguyên lý tạo màu: Các viên nang siêu nhỏ (Microcapsule) của chất hiện màu sẽ bị phá vỡ bởi áp lực, chất tạo màu trong đó được hấp thụ bởi chất hiện màu và xuất hiện màu đỏ bởi phản ứng hóa học này. Vì các viên nang siêu nhỏ chứa chất tạo màu được điều chỉnh theo các kích cỡ và cường độ khác nhau, và được phủ màu một cách đồng đều, nên sẽ tạo ra mức độ màu sắc khác nhau tuỳ thuộc vào cường độ áp lực.Nguyên lý tạo màu: Các viên nang siêu nhỏ (Microcapsule) của chất hiện màu sẽ bị phá vỡ bởi áp lực, chất tạo màu trong đó được hấp thụ bởi chất hiện màu và xuất hiện màu đỏ bởi phản ứng hóa học này. Vì các viên nang siêu nhỏ chứa chất tạo màu được điều chỉnh theo các kích cỡ và cường độ khác nhau, và được phủ màu một cách đồng đều, nên sẽ tạo ra mức độ màu sắc khác nhau tuỳ thuộc vào cường độ áp lực.
CÁCH SỬ DỤNG
Bước 1: Cắt tấm Prescale hoặc Prescale Sheet theo kích thước mong muốn.
Bước 2: Đặt tấm Prescale vào giữa các bề mặt tác dụng lực để đo.Tác dụng lực làm việc thông thường.
Bước 3: Ngắt áp lực và lấy tấm Prescale ra
Bước 4: Khi đó bạn có thể xem và kiểm tra áp lực cũng như phân bố của nó
Bước 5: Sử dụng máy scan chuyên dụng để đọc tấm Prescale đã hiện màu
Bước 6: Sử dụng Hệ thống lập bản đồ phân bố áp lực FPD-8010E để phân tích. Tuỳ vào điều kiện đo lường được chọn, khách hàng có thể đo giá trị áp suất tổng thể, từng bộ phận hay từng điểm. Ngoài ra, có thể sử dụng chức năng Export để xuất dữ liệu ra file Excel, hay thực hiện phân tích hình ảnh ba chiều bằng cách sử dụng phần mềm phân tích 3D.
Đo lường tổng thể
Đo lường từng phần
Khung dây
ỨNG DỤNG
1.Áp lực tiếp xúc cuộn
Áp lực giữa nip roll and calendar roll của các thiết bị như máy giấy và máy phủ
Áp lực giữa các lô cố định trên máy photocopy
Áp lực giữa các cuộn nổi
Áp lực giữa các cuộn cán
Áp lực của tấm phân cực
Áp lực của băng BG
Áp lực nip của phim hiệu năng cao
Áp lực của nip roll băng tả
2.Áp lực ép/nén
Áp lực giữa các trục cán ép và cán láng, ví dụ: trong các máy làm giấy, máy cán láng
Áp lực giữa các bộ phận quang điện cố định
Áp lực giữa các trục cán nổi
Áp lực giữa các trục cán
Áp lực liên kết của tấm phân cực
Áp lực liên kết của băng dính BG
Áp lực ép giữa các lớp của tấm phim hiệu năng cao
Áp lực tiếp xúc của các trục băng chuyền
3.Áp lực cuốn
Áp lực giữa các trục cán ép và cán láng, ví dụ: trong các máy làm giấy, máy cán láng
Áp lực giữa các bộ phận quang điện cố định
Áp lực giữa các trục cán nổi
Áp lực giữa các trục cán
Áp lực liên kết của tấm phân cực
Áp lực liên kết của băng dính BG
Áp lực ép giữa các lớp của tấm phim hiệu năng cao
Áp lực tiếp xúc của các trục băng chuyền
4.Áp lực xiết
Đo áp lực xiết của các bề mặt được gắn chặt như động cơ, hộp số, tuabin, van, bơm, bình thủy lực và máy nén
Kiểm tra độ kín của vòng đệm, vòng bịt kín và vòng đệm chữ O
5.Áp lực tiếp xúc
Áp lực tiếp xúc của phanh, đĩa ly hợp, và piston
Áp lực tiếp xúc của máy hàn điểm
Áp lực tiếp xúc của tản nhiệt IC
6.Đo bề mặt nén
Áp lực nén của ván ép và lớp ép
Áp lực liên kết của lớp kính LCD
Áp lực dính của tấm Wafer
Áp lực liên kết của các ngăn pin
Áp lực liên kết của bảng mạch in nhiều lớp
Áp lực liên kết trong quá trình ACF
Áp lực liên kết đối với tụ điện gốm nhiều lớp
7.Áp lực đỡ
Áp lực đỡ của lốp xe và bánh xích
Áp lực đỡ của máy móc, dầm cầu, và bể chứa
8.Áp lực của dao gạt mực (squeegee)
Áp lực của thanh gạt cho quá trình in sử dụng mặt nạ, ví dụ: in kem thiếc lên bo mạch, in mạch điện lên thiết bị sứ điện tử
9.Điều kiện tiếp xúc
Điều kiện tiếp xúc của khuôn ép
Kiểm tra cân bằng của máy ép
Điều kiện tiếp xúc của các thanh hàn nhiệt
Đo áp lực ống cao su (blanket cylinder) trong máy in
Điều kiện tiếp xúc của đầu tiện bóng CMP
Đo áp lực máy rửa wafer silicon
Đo áp lực máy hàn bề mặt (surface mounter)
10.Áp lực va đập
Thử nghiệm chức năng của dụng cụ trong môn bóng chày, gôn, v.v.
Thử nghiệm lực rơi của bao gói
Đo áp lực va đập của vòi xịt tăng áp
Đo áp lực lên hàng hoá trong quá trình vận chuyển
Đo áp lực va đập lên ba-đờ-xốc và túi kh
Khác
Đo áp lực ở bàn chân người và ở đế giày
Áp lực mài mòn
Dùng trong phẫu thuật chỉnh hình, y sinh học và nghiên cứu khoa học về con người (kiểm tra áp lực lên các khớp nhân tạo, đo áp lực nhai của răng
