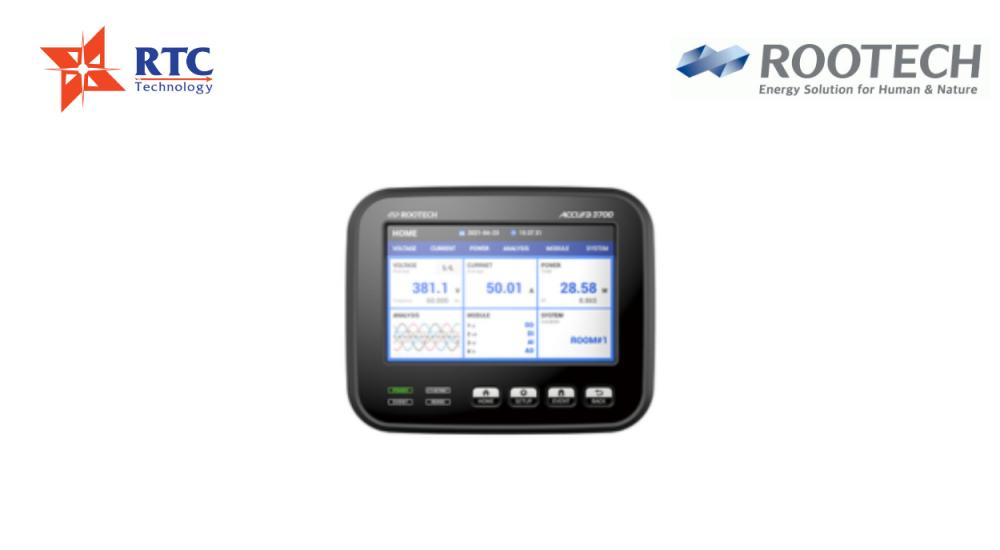

Đồng hồ đo điện Accura 3700 là một thiết bị đo lường và giám sát điện năng cao cấp, được thiết kế để cung cấp thông tin chi tiết và chính xác về các thông số điện trong hệ thống điện.
Đặc trưng sản phẩm đồng hồ đo điện Accura 3700:
Đo lường không khoảng cách điện áp và dòng điện:
Giá trị Max/Min/Avg có sẵn tại các khoảng thời gian tổng hợp
Nhiều loại dữ liệu chất lượng điện năng có sẵn, bao gồm cả điện áp giảm/tăng.
Đo chính xác điện áp, dòng điện, công suất hoạt động và năng lượng hoạt động
Đánh giá chất lượng điện năng với dữ liệu đường cong PQ
Nhiều mô-đun IO dễ dàng gắn vào đồng hồ đo
Mô-đun IO: Ghi sự kiện trên đầu vào kỹ thuật số và tương tự
Đã được chứng minh về độ an toàn và độ tin cậy với chứng nhận CE/UL/KC
Độ tin cậy và bảo trì được cải thiện với Mô-đun POWER có thể tháo rời.
Ứng dụng: Accura 3700 lý tưởng cho việc giám sát và quản lý năng lượng trong các hệ thống điện công nghiệp, tòa nhà thương mại, cơ sở hạ tầng và các ứng dụng khác. Thiết bị cung cấp dữ liệu chi tiết và chính xác để phân tích hiệu quả năng lượng và đưa ra các quyết định tối ưu hóa.
Thông số kỹ thuật sản phẩm đồng hồ Accura 3700:
Đầu vào Điện Áp
Tên cổng: V1, V2, V3, VN
Loại kết nối: Khối nối đầu cuối 1 (M4 / kích thước đầu bu lông Ø7)
Thông số dây: 0.34 – 2.5 mm² (22 – 14 AWG), đồng
Xếp hạng nhiệt độ dây: Trên 70 °C
Danh mục đo lường: III
Điện áp chịu đựng: AC 3,000 V RMS, 60 Hz trong 1 phút
Điện trở: 10 MΩ/pha
Tải:0.01 VA/pha @ 220 V
Phương pháp dây:3P4W, 3P3W, 1P3W, 1P2W.
Đầu vào Dòng Điện
Tên cổng: 1S, 2S, 3S cổng phía nguồn, 1L, 2L, 3L cổng phía tải (busbar nội bộ)
Loại kết nối: Khối nối đầu cuối 2 (M4 / kích thước đầu bu lông Ø9)
Thông số dây: 2.5 – 6.0 mm² (14 – 10 AWG), đồng
Xếp hạng nhiệt độ dây: Trên 70 °C
Dòng điện định mức: 5 A danh nghĩa / 10 A toàn dải 3~ liên tục (Accura 3700-5A) theo UL 61010, 100 A trong 1 giây (nhiệt)<br>1 A danh nghĩa / 2 A toàn dải 3~ liên tục (Accura 3700-1A)
Tải: 0.01 VA/pha @ 10 A
Đo lường Cơ Bản
Tần số đo: Phạm vi đo: 42 – 69 Hz
Chu kỳ đo cơ bản (không khoảng trống): 0.2 giây (12 chu kỳ @60 Hz, 10 chu kỳ @50 Hz).
Giao tiếp Ngoài với Hệ thống Chủ
Giao tiếp Ethernet: Giao thức: Modbus TCP<br>Cổng: 2 cổng, chuyển mạch Ethernet<br>Loại kết nối: RJ45<br>Dây giao tiếp: Cáp Ethernet Cat 5e FTP, STP, SFTP<br>Chiều dài dây: Lên đến 100 m<br>Tốc độ giao tiếp: 100 Base–TX (100 Mbps/Full Duplex)<br>Số lượng mô-đun kết nối tối đa: 20 (Kết nối chuỗi)
Giao tiếp RS–485: Giao thức: Modbus RTU<br>Cổng: 1 cổng / Ta, Tb, SG (Shield–Ground)<br>Loại kết nối: Conductor Push In 0.08 – 2.5 mm² (28 – 14 AWG)<br>Dây giao tiếp: UL 2919 RS–485 1P/2P 24 AWG<br>Chiều dài dây: Lên đến 1,219 m (4,000 ft)<br>Tốc độ giao tiếp: 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps<br>Số lượng mô-đun kết nối tối đa: 32 mỗi bus.
Nguồn Cung Cấp Điều Khiển (Cung cấp từ mô-đun POWER)
Tên cổng: L+, N–
Loại kết nối: Conductor Push In (Có thể cắm được)
Thông số dây: 0.14 – 4.0 mm² (26 – 12 AWG), đồng
Điện áp nguồn cung cấp (Us): AC 100 – 240 V, DC 100 – 300 V, CAT II
Tần số: 50 / 60 Hz
Phạm vi điện áp hoạt động: 0.9 x Us – 1.1 x Us
Điện áp chịu đựng: AC 3,000 V RMS, 60 Hz trong 1 phút
Công suất tiêu thụ: Tối đa 7 W khi không có mô-đun IO kết nối<br>Tối đa 15 W khi kết nối 4 mô-đun IO
Dòng điện khởi động: Đỉnh 31 A, thời gian ít hơn 1 ms (AC 220 V)<br>Đỉnh 11 A, thời gian ít hơn 200 μs (DC 110 V).
