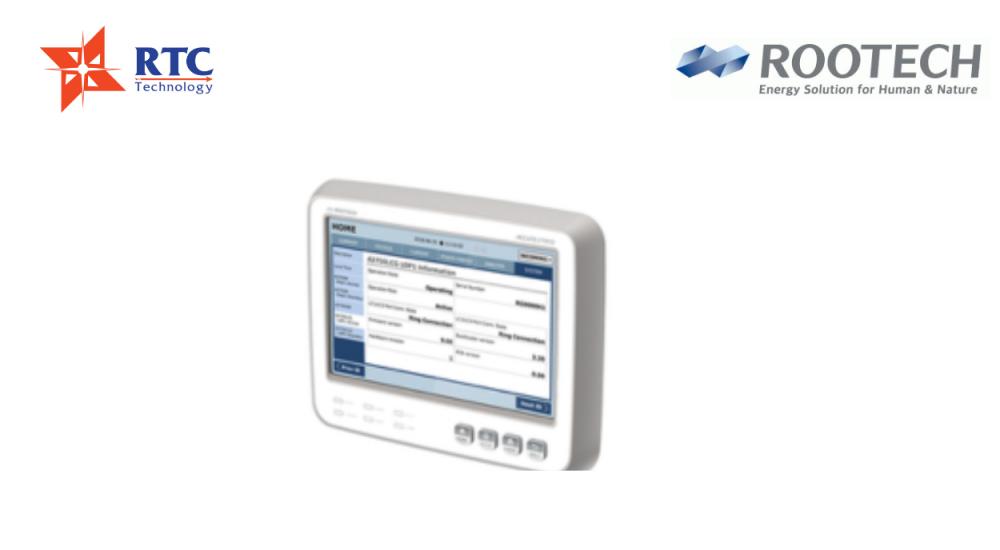

Đặc trưng sản phẩm đồng hồ đo điện Accura 2700D HMI Module
Xử lý nhu cầu quản lý về công suất tiêu thụ của động cơ và cải thiện hiệu quả không gian MCC
Đo lường chính xác để đáp ứng IEC 61557-12 Lớp 0.5
Ngăn chặn sự lan truyền của tai nạn do dòng điện đất thông qua việc đo chính xác dòng điện đất
Cung cấp hai loại mô-đun (Mô-đun bảo vệ/Mô-đun bảo vệ & điều khiển) để lựa chọn theo mục đích
Phân tán dòng điện định mức của mô-đun bảo vệ động cơ-bộ phận [Điều khiển] cho hiệu quả không gian MCC và đo lường chính xác
Cung cấp điện/năng lượng dựa trên phép đo điện áp đầu ra của bộ biến tần dẫn động động cơ
Cung cấp sự tiện lợi cho việc bảo trì
Mô-đun HMI hỗ trợ dự phòng thiết bị.
Hỗ trợ nhiều giao thức giao tiếp như Modbus RTU, Modbus TCP/IP, Profibus, và Ethernet.
Accura 7500 tuân thủ các tiêu chuẩn quốc tế như IEC 61557-12 và IEC 62053-22
Ứng dụng sản phẩm đồng hồ đo điện Accura 2700D HMI Module
- Đo lường công suất thực, năng lượng tiêu thị để quản lý việc sử dụng năng lượng hiệu quả.
- Giám sát và quản lý năng lượng trong các nhà máy, trung tâm thương mại, hệ thống điện công nghiệp giúp người ử dụng phân tích hiệu quả năng lượng, từ đó đưa ra các quyết định tối ưu hoá việc sử dụng điện.
Thông số kỹ thuật sản phẩm đồng hồ đo điện Accura 2700D HMI Module:
Đầu vào nguồn điện: Được cung cấp từ Accura 2700M thông qua cáp truyền thông
Thuộc tính LCD: Màn hình TFT màu truyền dẫn VGA 8,5”(184,8 x 110,88 mm)
Đèn nền LED & Bảng điều khiển cảm ứng
Số lượng đèn lED phía trước:
SỰ KIỆN: Màu cam -> Được bật khi sự kiện Cảnh báo xảy ra trong mô-đun (có thể cài đặt nhấp nháy)
BÁO THỨC: Màu cam -> Bật khi sự kiện Báo động xảy ra trong mô-đun (có thể cài đặt nhấp nháy)
LỖI: Màu đỏ -> Bật khi sự kiện Lỗi xảy ra trong mô-đun (có thể cài đặt nhấp nháy)
ETHERNET: Màu xanh lá -> Nhấp nháy khi giao tiếp với hệ thống máy chủ qua kết nối Ethernet (có thể được đặt thành Bật)
RS-485: Màu xanh lá -> Nhấp nháy khi giao tiếp với hệ thống máy chủ thông qua mạng RS-485 (có thể được đặt thành Bật)
THÔNG TIN LIÊN HỆ: Màu xanh lá -> Nhấp nháy khi Accura 2700M giao tiếp với Accura 2750P[C](có thể được đặt thành Bật)
Số lượng nút phía trước:4(Các chức năng cụ thể được thực hiện bằng cách chạm vào màn hình LCD)
TRANG CHỦ: Được sử dụng để điều hướng đến màn hình TRANG CHỦ hoặc màn hình đo lường của thiết bị
CÀI ĐẶT: Được sử dụng để điều hướng đến màn hình THIẾT LẬP ĐẦU TRANG hoặc màn hình thiết lập của thiết bị
SỰ KIỆN: Được sử dụng để điều hướng đến màn hình SỰ KIỆN ĐẦU TRANG hoặc màn hình sự kiện của đơn vị
MẶT SAU: Được sử dụng để điều hướng đến màn hình trước đó
USB: USB 2.0 OTG tốc độ cao (Máy chủ/Thiết bị), Cổng Micro USB
Kết nối với Accura 2700M
Giao thức chuyên dụng nội bộ 100 Base-TX (100 Mbps/Full Duplex): 2 cổng có chức năng giống nhau (DISPLAY1, DISPLAY2)
2 cổng giao tiếp:Hỗ trợ dự phòng thiết bị Accura 2700M
Kiểu kết nối: Đầu nối RJ45
Cáp truyền thông: Cáp Ethernet Cat 5e FTP(F/UTP) 1
