Camera Basler: Cách chọn độ phân giải để đạt hiệu quả kiểm tra tối ưu

Độ phân giải ảnh hưởng trực tiếp đến khả năng phát hiện lỗi, đo lường kích thước và nhận dạng sản phẩm trong hệ thống Machine Vision, nhưng việc lựa chọn Camera Basler không nên chỉ dựa vào số megapixel cao nhất mà cần cân nhắc đồng thời kích thước vật thể, trường quan sát (Field of View - FOV), tốc độ dây chuyền và yêu cầu xử lý của toàn hệ thống; nội dung dưới đây sẽ hướng dẫn cách xác định độ phân giải phù hợp cho Camera Basler, đồng thời phân tích thêm các yếu tố liên quan như giao thức truyền dữ liệu, loại cảm biến và khả năng tích hợp nhằm tối ưu hiệu quả đầu tư.

1. Tại sao độ phân giải quyết định hiệu quả của Camera Basler?

Độ phân giải là số lượng điểm ảnh mà cảm biến có thể thu nhận. Trong các ứng dụng công nghiệp, việc lựa chọn độ phân giải không phải theo nguyên tắc "càng cao càng tốt" mà cần tối ưu dựa trên Field of View (FOV) và độ chính xác yêu cầu (µm/pixel).

Nếu độ phân giải quá thấp, các chi tiết nhỏ như vết nứt, lỗ kim, ba via hoặc sai lệch kích thước có thể không được ghi nhận đầy đủ. Ngược lại, lựa chọn cảm biến có độ phân giải quá cao sẽ tạo ra lượng dữ liệu lớn hơn nhiều so với nhu cầu thực tế, làm tăng thời gian truyền ảnh, tiêu tốn tài nguyên xử lý và có thể gây nghẽn băng thông của toàn hệ thống.

Đối với các dòng basler camera, đặc biệt là basler ace - dòng camera nổi tiếng nhờ thiết kế nhỏ gọn, đa dạng độ phân giải và khả năng tích hợp linh hoạt - việc tính toán nên bắt đầu từ kích thước đặc trưng nhỏ nhất cần phát hiện.

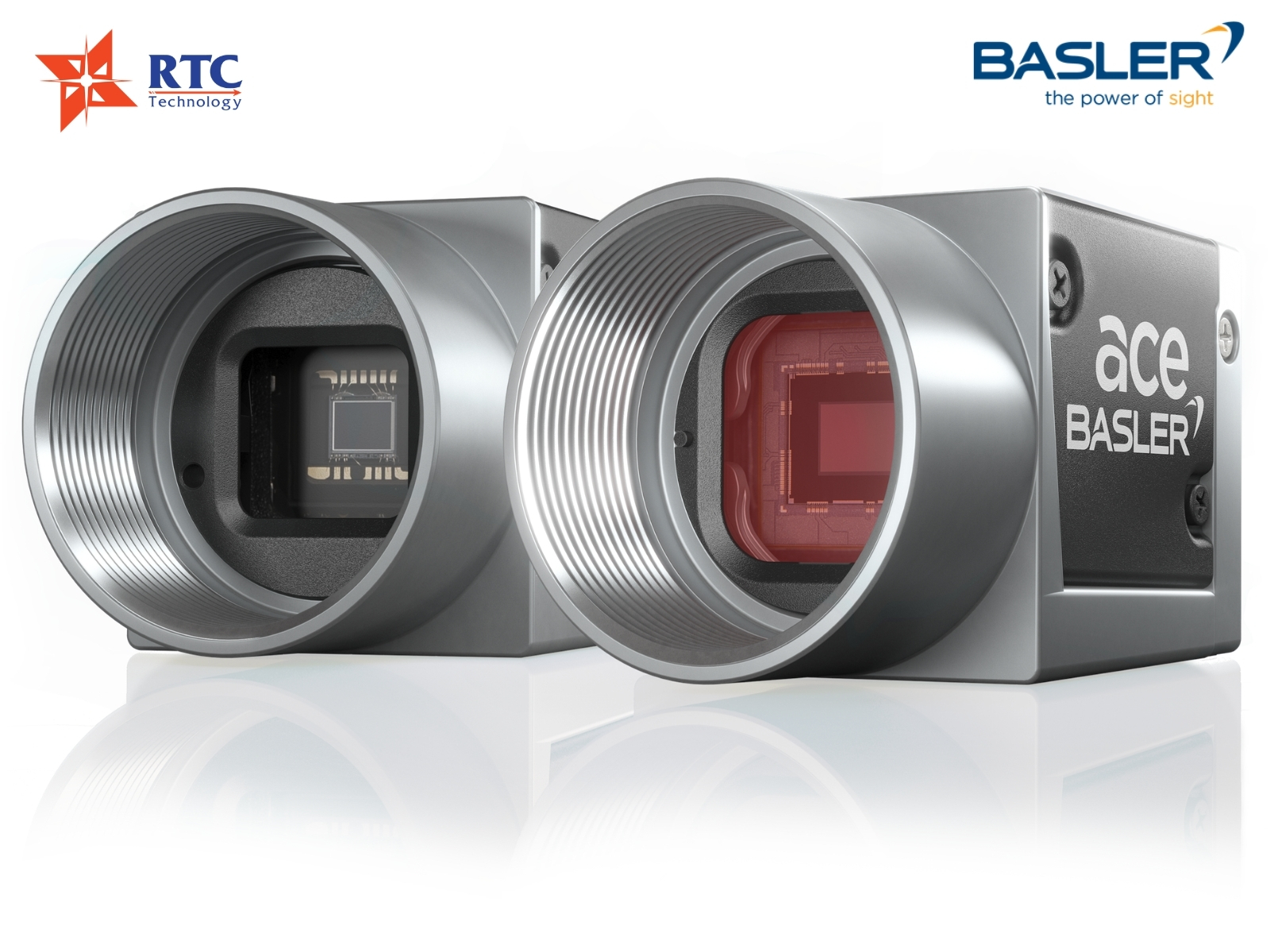

Camera Basler Ace là dòng camera nổi tiếng nhờ thiết kế nhỏ gọn, đa dạng độ phân giải và khả năng tích hợp linh hoạt

Một công thức thường được sử dụng là:

Resolution = (FOV / Min. Feature Size) × 2

Hệ số 2 được sử dụng nhằm đảm bảo mỗi đặc trưng cần kiểm tra được biểu diễn bởi tối thiểu hai điểm ảnh, giúp tăng độ tin cậy trong quá trình xử lý hình ảnh.

Ví dụ, nếu cần kiểm tra một chi tiết rộng 0,2 mm trên sản phẩm có vùng quan sát 200 mm, hệ thống sẽ yêu cầu khoảng 2.000 pixel theo chiều tương ứng. Đây là cơ sở để xác định độ phân giải phù hợp thay vì lựa chọn theo cảm tính.

Việc hiểu rõ mối quan hệ giữa độ phân giải, FOV và kích thước đặc trưng sẽ giúp khai thác tối đa hiệu suất của cảm biến Basler, đồng thời tránh lãng phí tài nguyên xử lý của IPC hoặc bộ điều khiển trung tâm.

2. Lựa chọn Camera Basler theo từng mức độ phân giải

Basler cung cấp nhiều dòng camera với dải độ phân giải đa dạng, đáp ứng từ các ứng dụng kiểm tra đơn giản đến đo lường chính xác trong sản xuất.

- Nhóm 0,3 - 2 MP

Thường được sử dụng cho các ứng dụng yêu cầu tốc độ chụp rất cao như phát hiện có/không sản phẩm, đọc mã vạch, định vị robot hoặc giám sát quá trình sản xuất. Lượng dữ liệu nhỏ giúp hệ thống xử lý nhanh và giảm yêu cầu về phần cứng.

- Nhóm 3 - 5 MP

Là phân khúc phổ biến nhất của basler ace. Đây là lựa chọn phù hợp cho các bài toán kiểm tra ngoại quan, đọc ký tự (OCR), đo kích thước cơ bản và kiểm tra linh kiện điện tử. Mức độ phân giải này tạo được sự cân bằng giữa chất lượng hình ảnh, tốc độ xử lý và chi phí đầu tư.

- Nhóm 8 - 20 MP

Được triển khai trong các ứng dụng yêu cầu quan sát vùng rộng nhưng vẫn phải giữ được khả năng phát hiện các lỗi rất nhỏ. Những hệ thống kiểm tra PCB, pin xe điện, màn hình hiển thị hoặc đo kích thước có độ chính xác cao thường sử dụng nhóm camera này.

Cần lưu ý rằng khi độ phân giải tăng, tốc độ chụp thường giảm nếu vẫn sử dụng cùng giao diện truyền dữ liệu và phần cứng xử lý. Vì vậy, việc lựa chọn luôn cần cân bằng giữa độ chi tiết của hình ảnh và thời gian chu kỳ của dây chuyền.

3. Basler GigE hay Basler USB3? Chọn giao thức truyền dữ liệu phù hợp

Sau khi xác định được độ phân giải, giao thức truyền tải sẽ quyết định khả năng khai thác hiệu quả của camera trong thực tế. Hai chuẩn phổ biến nhất hiện nay là basler GigE và basler USB3.

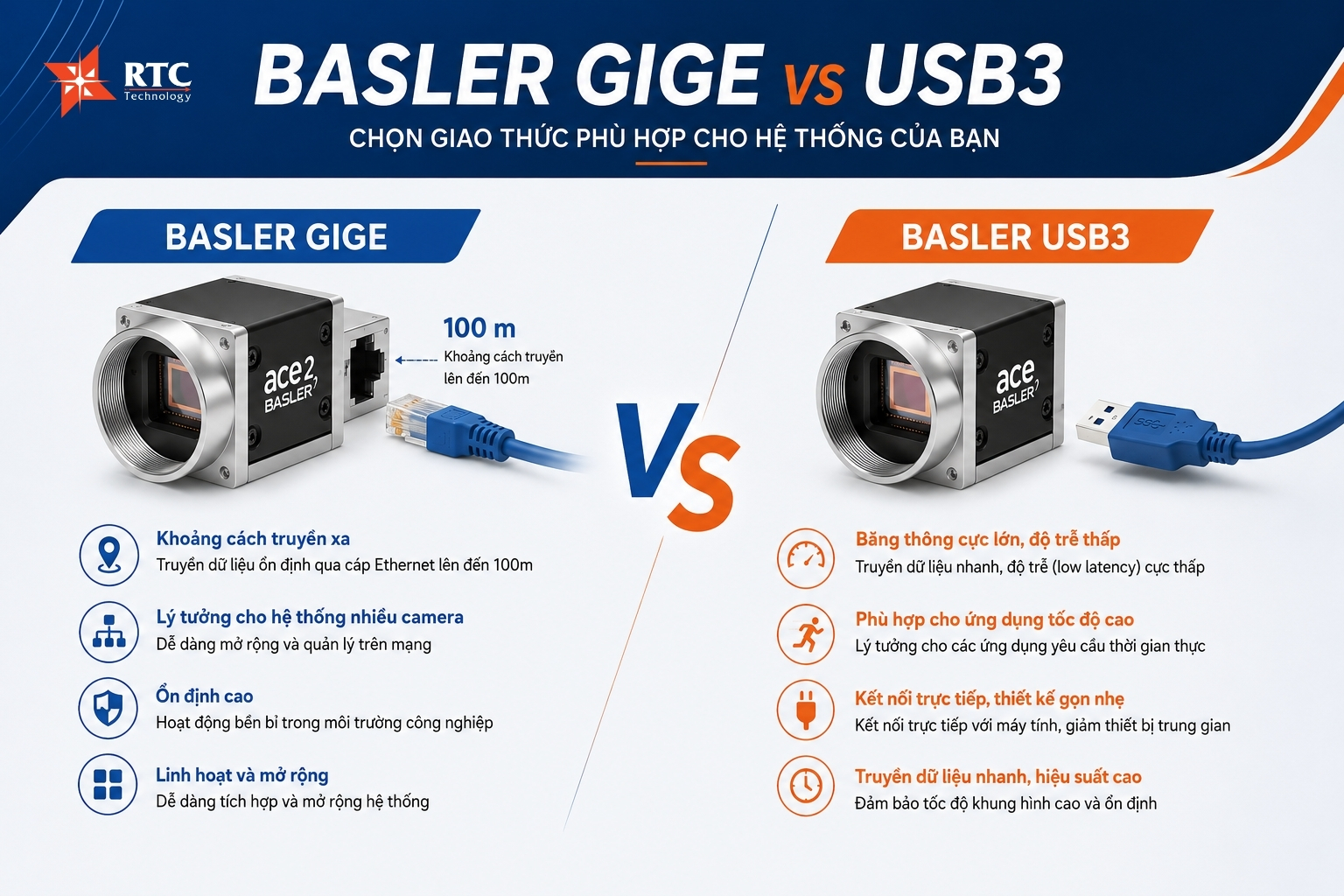

Hai chuẩn phổ biến nhất hiện nay là basler GigE và basler USB3

- Basler GigE

Sử dụng cáp Ethernet với khoảng cách truyền lên tới 100m mà vẫn đảm bảo độ ổn định. Đây là lựa chọn phù hợp cho các dây chuyền sản xuất dài, hệ thống nhiều camera hoặc những ứng dụng cần bố trí camera cách xa máy tính xử lý. Ngoài ưu điểm về khoảng cách, GigE Vision còn giúp việc mở rộng hệ thống trong tương lai trở nên thuận lợi hơn.

- Basler USB3

Mang lại băng thông rất lớn cùng độ trễ thấp, phù hợp với các ứng dụng tốc độ cao như robot pick-and-place, kiểm tra thời gian thực hoặc các hệ thống cần xử lý ảnh liên tục với tốc độ lớn. Việc kết nối trực tiếp với IPC cũng giúp giảm số lượng thiết bị mạng trung gian.

Việc lựa chọn GigE hay USB3 phụ thuộc hoàn toàn vào kiến trúc phần cứng hiện có. Nếu ưu tiên thiết kế nhỏ gọn, kết nối trực tiếp và tốc độ truyền cao, USB3 là lựa chọn phù hợp. Ngược lại, nếu cần khoảng cách truyền lớn, khả năng mở rộng hoặc hệ thống nhiều camera, GigE Vision sẽ mang lại hiệu quả cao hơn.

4. Quy trình lựa chọn Camera Basler cho ứng dụng công nghiệp

Một hệ thống Machine Vision chỉ hoạt động hiệu quả khi toàn bộ các thành phần được lựa chọn đồng bộ. Vì vậy, việc lựa chọn Camera Basler nên được thực hiện theo quy trình phân tích thay vì chỉ dựa trên thông số megapixel.

- Xác định kích thước chi tiết cần kiểm tra

Trước tiên, cần xác định kích thước nhỏ nhất của chi tiết hoặc lỗi cần phát hiện. Đây là dữ liệu đầu vào để tính toán độ phân giải tối thiểu của cảm biến.

- Đánh giá tốc độ dây chuyền

Tiếp theo, đánh giá tốc độ dây chuyền nhằm xác định số khung hình mỗi giây cần thiết. Trong nhiều trường hợp, một camera 2 MP đạt 120fps sẽ mang lại hiệu quả thực tế cao hơn camera 12MP chỉ đạt 15fps.

- Lựa chọn loại cảm biến

Bước tiếp theo là lựa chọn loại cảm biến phù hợp. Các dòng basler camera hiện nay hỗ trợ cả Global Shutter, giúp loại bỏ hiện tượng nhòe khi quan sát vật thể chuyển động nhanh, và Rolling Shutter, phù hợp cho các ứng dụng kiểm tra vật thể đứng yên với chi phí tối ưu hơn.

- Kiểm tra khả năng tương thích hệ thống

Cuối cùng, cần kiểm tra khả năng tương thích giữa camera, phần mềm xử lý ảnh, giao thức truyền dữ liệu và phần cứng điều khiển. Basler hỗ trợ đầy đủ các chuẩn GigE Vision và USB3 Vision, đồng thời cung cấp bộ công cụ pylon SDK giúp việc tích hợp driver, lập trình và bảo trì hệ thống diễn ra thuận lợi hơn.

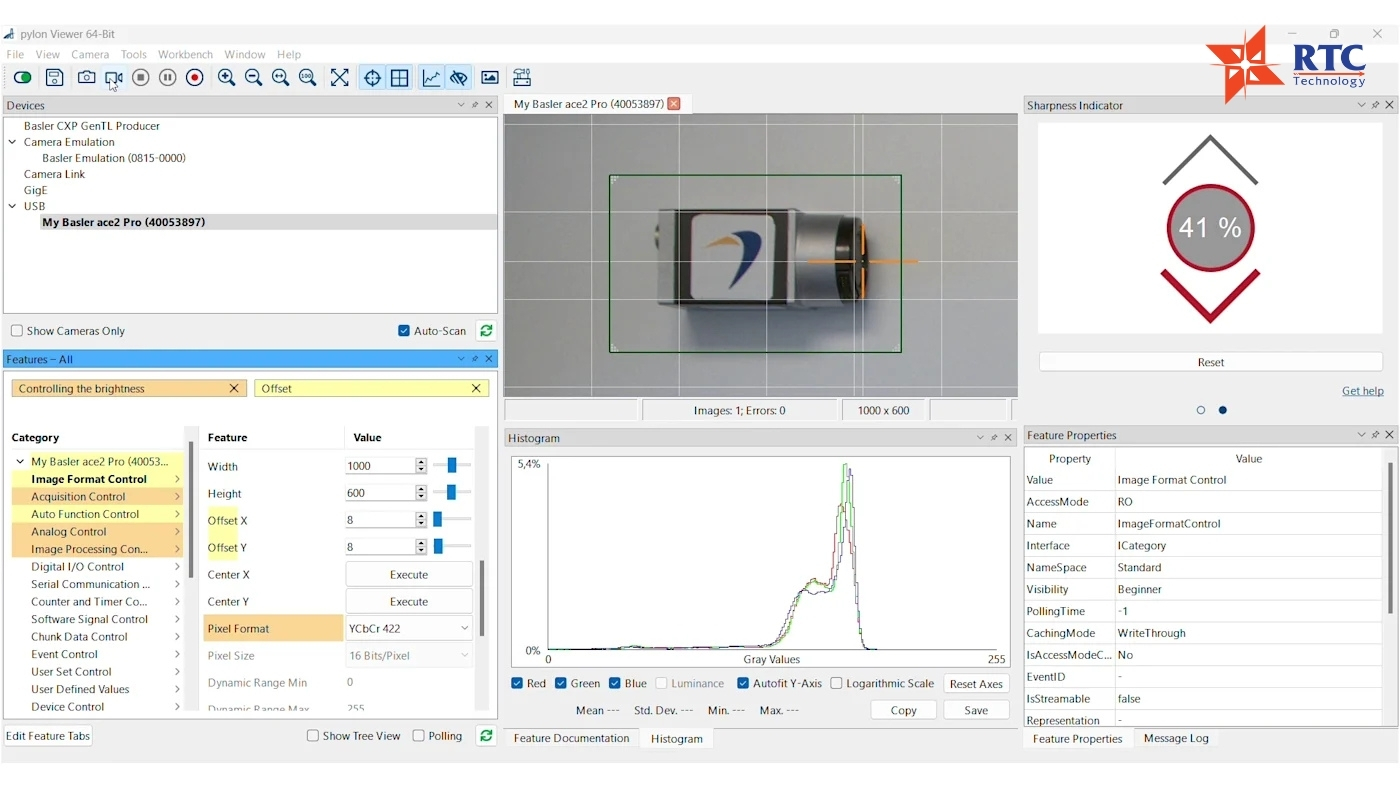

Basler cung cấp bộ công cụ pylon SDK giúp việc tích hợp driver, lập trình và bảo trì hệ thống diễn ra thuận lợi hơn

Lựa chọn đúng ngay từ giai đoạn thiết kế sẽ giúp hệ thống đạt hiệu suất cao, giảm thời gian triển khai và hạn chế chi phí nâng cấp về sau.

5. RTC Technology - Đồng hành xây dựng hệ thống Machine Vision tối ưu

Việc lựa chọn Camera Basler không chỉ dừng lại ở độ phân giải mà còn cần xem xét đồng thời cảm biến, ống kính, hệ thống chiếu sáng, giao thức truyền dữ liệu và phần mềm xử lý ảnh. RTC Technology cung cấp giải pháp Machine Vision trọn gói với đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ khảo sát yêu cầu thực tế, tư vấn cấu hình phù hợp và tích hợp hoàn chỉnh hệ thống. Bên cạnh đó, RTC còn cung cấp các thiết bị chính hãng từ những thương hiệu hàng đầu thế giới, cùng các giải pháp AGV/AMR, kho thông minh và tự động hóa nhà máy, giúp doanh nghiệp tối ưu hiệu quả đầu tư và nâng cao năng lực sản xuất.
