Camera đọc QR code công nghiệp hoạt động như thế nào?

Camera đọc QR code là thiết bị giúp tự động nhận diện và giải mã mã QR trên sản phẩm trong các dây chuyền sản xuất. Không chỉ phục vụ truy xuất nguồn gốc, hệ thống này còn đảm bảo dữ liệu được thu thập chính xác, tốc độ cao và kết nối trực tiếp với các nền tảng quản lý như PLC, MES hoặc ERP. Vậy một camera đọc QR code công nghiệp hoạt động như thế nào để duy trì độ ổn định trong những môi trường sản xuất khắt khe?

1. Camera đọc QR Code hoạt động theo nguyên lý nào?

Camera đọc qr code công nghiệp là một hệ thống Machine Vision chuyên dụng, kết hợp giữa camera công nghiệp, hệ thống chiếu sáng, bộ xử lý ảnh và thuật toán giải mã. Toàn bộ quá trình nhận diện thường diễn ra chỉ trong vài chục mili giây qua bốn giai đoạn chính.

1.1. Chiếu sáng

Trong môi trường công nghiệp, các bề mặt kim loại, nhựa hoặc vật liệu bóng rất dễ gây phản xạ, khiến mã QR khó nhận diện.

Vì vậy, hệ thống thường sử dụng các loại đèn LED chuyên dụng như đèn phân cực, đèn tán xạ hoặc nguồn sáng có bước sóng phù hợp để giảm hiện tượng chói sáng và làm nổi bật cấu trúc của mã QR so với nền.

1.2. Thu nhận hình ảnh

Sau khi được chiếu sáng tối ưu, cảm biến CMOS hoặc CCD sẽ ghi lại hình ảnh của sản phẩm.

Đối với các dây chuyền có tốc độ cao, camera thường sử dụng Global Shutter (màn trập toàn cục) để loại bỏ hiện tượng nhòe hoặc méo hình do chuyển động, đảm bảo hình ảnh thu được vẫn sắc nét ngay cả khi sản phẩm di chuyển liên tục.

1.3. Tiền xử lý ảnh

Hình ảnh sau khi chụp sẽ được xử lý trước khi giải mã. Bộ xử lý thực hiện nhiều bước như:

- Cân bằng độ sáng

- Tăng độ tương phản

- Lọc nhiễu

- Hiệu chỉnh phối cảnh

- Binarization (chuyển ảnh sang dạng đen - trắng) nhằm làm rõ ranh giới giữa các ô module của mã QR

Những bước này giúp camera duy trì khả năng đọc ổn định ngay cả khi môi trường sản xuất có ánh sáng thay đổi hoặc bề mặt sản phẩm không đồng nhất.

1.4. Giải mã

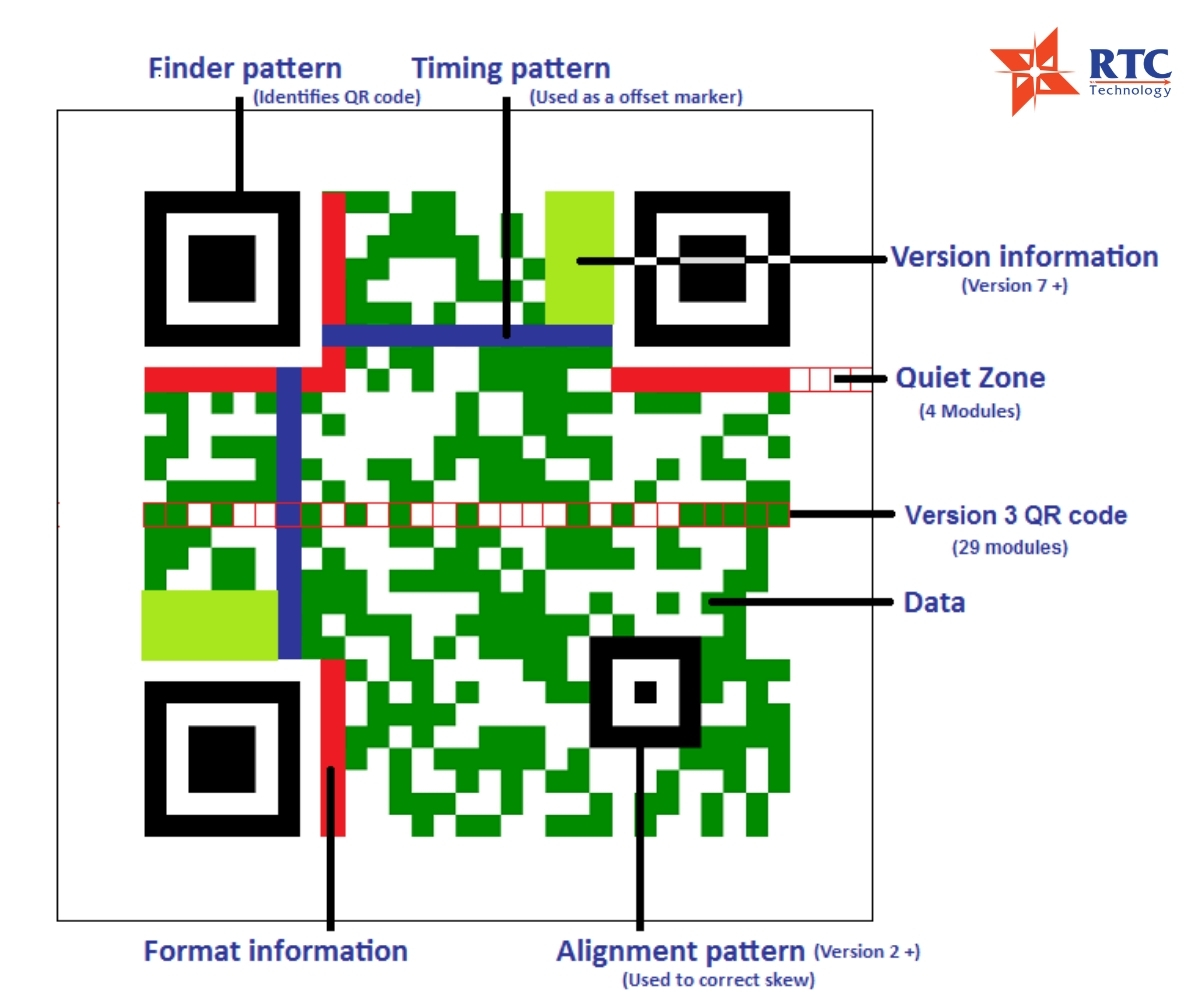

Ở bước cuối cùng, thuật toán Decoder sẽ xác định ba điểm định vị đặc trưng của QR Code để nhận biết vị trí và góc xoay của mã.

Thuật toán Decoder giải mã QR code

Sau đó, hệ thống tiến hành hiệu chỉnh góc nghiêng, khôi phục dữ liệu nhờ cơ chế sửa lỗi và giải mã nội dung ngay cả khi mã bị bẩn, trầy xước hoặc che khuất một phần.

Kết quả đọc sẽ được truyền tới PLC, MES, ERP hoặc cơ sở dữ liệu truy xuất nguồn gốc thông qua các giao thức truyền thông công nghiệp như Ethernet/IP, Profinet hoặc TCP/IP.

2. Những yếu tố quyết định hiệu quả của camera đọc QR code công nghiệp

Hiệu suất của camera đọc qr code công nghiệp là sự kết hợp giữa camera, phần cứng, hệ thống chiếu sáng và thuật toán xử lý ảnh.

2.1. Độ phân giải và chất lượng quang học

Độ phân giải cần đủ lớn để mỗi ô vuông trong QR Code được ghi nhận với số lượng pixel phù hợp. Nếu số pixel quá thấp, camera sẽ khó phân biệt ranh giới giữa các ô đen và trắng, đặc biệt với các mã có kích thước rất nhỏ trên linh kiện điện tử hoặc PCB.

Bên cạnh đó, chất lượng ống kính và khả năng lấy nét cũng ảnh hưởng trực tiếp đến độ sắc nét của hình ảnh.

2.2. Hệ thống chiếu sáng

Việc lựa chọn đúng loại đèn như Ring Light, Dome Light, Coaxial Light hay Bar Light giúp giảm phản xạ, tăng độ tương phản và cải thiện đáng kể khả năng đọc mã trên nhiều loại vật liệu khác nhau.

2.3. Chất lượng của mã QR

Một số tình trạng mã QR phổ biến gồm:

- Mã bị nhòe hoặc thiếu nét

- Kích thước module quá nhỏ

- Độ tương phản thấp

- Mã bị che khuất

- Bề mặt phản quang hoặc cong

Do đó, chất lượng in hoặc khắc mã luôn cần được kiểm soát song song với việc lựa chọn camera phù hợp.

2.4. Thuật toán xử lý ảnh

Các dòng camera hiện đại được tích hợp nhiều thuật toán nâng cao giúp:

- Đọc mã bị nghiêng hoặc méo

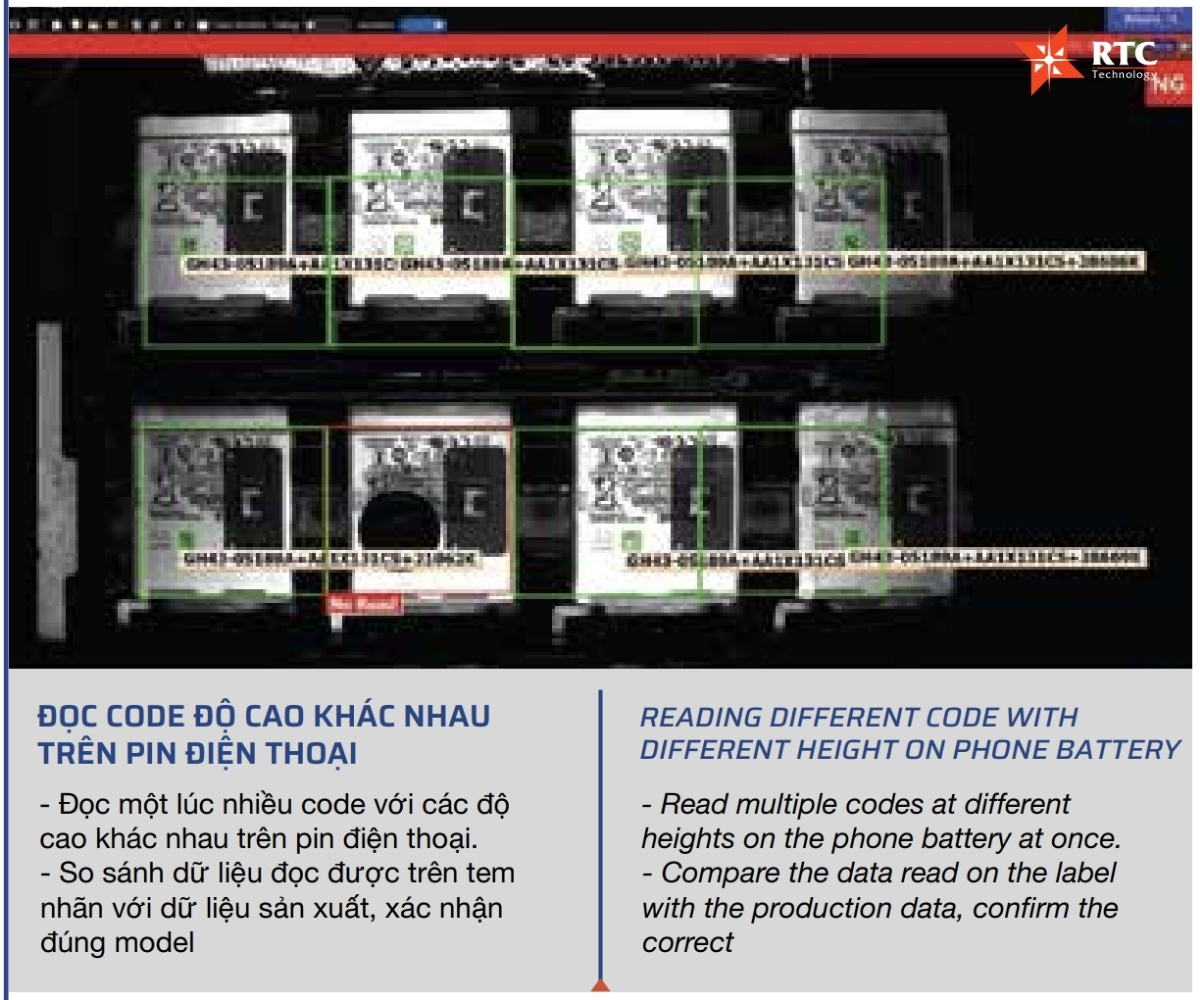

- Đọc nhiều QR Code cùng lúc

- Nhận diện mã trên sản phẩm chuyển động nhanh

- Tự động tối ưu thông số đọc theo điều kiện thực tế

Đây cũng là điểm khác biệt giữa hệ thống Machine Vision công nghiệp và các thiết bị quét mã thông thường.

3. Camera đọc DPM và bài toán đọc mã trên bề mặt khó

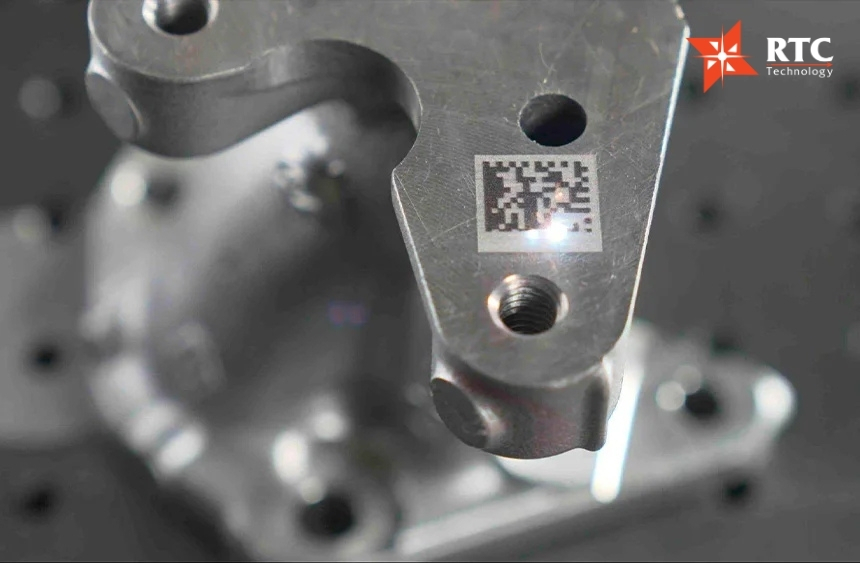

Trong nhiều ngành công nghiệp như ô tô, hàng không hay cơ khí chính xác, doanh nghiệp không sử dụng tem nhãn mà khắc trực tiếp mã lên sản phẩm để đảm bảo độ bền và khả năng truy xuất lâu dài. Đây chính là ứng dụng của camera đọc dpm (Direct Part Marking).

Doanh nghiệp khắc trực tiếp mã lên sản phẩm để đảm bảo độ bền và khả năng truy xuất lâu dài

Các mã DPM thường được tạo bằng phương pháp khắc laser, dập chìm hoặc dot-peen trực tiếp trên bề mặt kim loại. Tuy nhiên, đặc điểm này cũng khiến việc giải mã trở nên phức tạp hơn nhiều so với QR Code thông thường do:

- Độ tương phản thấp

- Bề mặt kim loại phản chiếu ánh sáng

- Mã có kích thước nhỏ

- Bề mặt bị oxy hóa hoặc mài mòn sau thời gian sử dụng

Để xử lý bài toán này, camera đọc dpm cao cấp thường được tích hợp các thuật toán như Perspective Correction (hiệu chỉnh phối cảnh) giúp đọc mã trên bề mặt cong hoặc bị nghiêng, đồng thời tự động cân bằng cường độ sáng và khử nhiễu trên các vật liệu như nhôm, thép không gỉ hoặc bề mặt đã xử lý oxy hóa.

Bên cạnh đó, nhiều hệ thống Machine Vision thế hệ mới còn ứng dụng Deep Learning để học các biến thể của mã DPM trong quá trình vận hành. Nhờ đó, camera có thể thích nghi tốt hơn với những thay đổi về vật liệu, điều kiện ánh sáng hoặc chất lượng khắc mã, góp phần giảm tỷ lệ đọc lỗi và hạn chế việc phải tinh chỉnh hệ thống nhiều lần.

>>> Xem thêm: Máy quét mã vạch công nghiệp trong giải pháp kiểm tra và phân loại tem nhãn tự động

4. Ứng dụng của Camera đọc QR Code trong sản xuất điện tử và PCB

Một trong những ứng dụng tiêu biểu nhất hiện nay là quản lý qr pcb trong các dây chuyền SMT và PCBA.

Trong ngành điện tử, mỗi bảng mạch PCB thường được gắn một mã QR hoặc Data Matrix có kích thước chỉ vài milimet nhưng chứa toàn bộ thông tin về mã sản phẩm, phiên bản thiết kế, lô sản xuất và lịch sử kiểm tra. Điều này đòi hỏi hệ thống camera phải có độ phân giải quang học cao, khả năng lấy nét chính xác và thuật toán xử lý ảnh đủ mạnh để nhận diện ổn định trong không gian hẹp của máy SMT.

Camera thường được bố trí tại nhiều công đoạn như:

- Trước máy in kem hàn

- Sau SPI

- Sau AOI

- Sau máy gắn linh kiện SMT

- Sau lò hàn Reflow

- Trước ICT hoặc Functional Test

- Trước công đoạn đóng gói

Việc quản lý qr pcb giúp liên kết từng bảng mạch với toàn bộ dữ liệu sản xuất theo thời gian thực, bao gồm lịch sử linh kiện, kết quả kiểm tra AOI, thông số reflow và các dữ liệu từ hệ thống MES.

Ngoài truy xuất nguồn gốc, camera còn quét mã ngay tại đầu mỗi công đoạn để xác minh đúng loại bo mạch và tự động tải chương trình vận hành tương ứng. Điều này giúp hạn chế sai sót do thao tác thủ công, giảm tỷ lệ lỗi sản xuất và nâng cao tính nhất quán trên toàn bộ dây chuyền.

5. Kết luận

Camera đọc QR code không chỉ là thiết bị nhận diện mã mà còn là thành phần quan trọng trong hệ thống Machine Vision, giúp doanh nghiệp xây dựng quy trình truy xuất nguồn gốc chính xác, tự động và ổn định. Từ việc đọc QR Code trên tem nhãn đến xử lý camera đọc dpm hay quản lý qr pcb trong ngành điện tử, hiệu quả của hệ thống phụ thuộc vào sự kết hợp giữa camera, hệ thống chiếu sáng, quang học và thuật toán xử lý ảnh phù hợp với từng ứng dụng.

Camera đọc QR code giúp doanh nghiệp xây dựng quy trình truy xuất nguồn gốc chính xác, tự động và ổn định

Nếu doanh nghiệp đang tìm kiếm giải pháp Machine Vision cho bài toán đọc mã, kiểm tra chất lượng hoặc tự động hóa dây chuyền sản xuất, RTC Technology là đơn vị cung cấp các giải pháp Machine Vision, AMR/AGV và máy công nghiệp với đội ngũ kỹ sư giàu kinh nghiệm. RTC đồng hành cùng doanh nghiệp từ khảo sát, thiết kế hệ thống, lựa chọn thiết bị đến tích hợp với PLC, MES và dây chuyền tự động, góp phần xây dựng mô hình nhà máy thông minh một cách hiệu quả và bền vững.
