Phim đo lường áp lực Fuji Prescale: Ứng dụng trong ngành điện tử và ô tô

Phim đo lường áp lực Fuji Prescale giúp hiển thị trực quan phân bố lực ép giữa hai bề mặt tiếp xúc trong các quy trình lắp ráp công nghiệp, nơi chỉ một sai lệch nhỏ về áp lực cũng có thể gây tiếp xúc kém, giảm tuổi thọ sản phẩm hoặc phát sinh lỗi sau khi xuất xưởng; nhờ khả năng thể hiện rõ vị trí chịu lực quá lớn, quá nhỏ hoặc không đồng đều thay vì chỉ cung cấp giá trị lực tổng từ máy ép hoặc cảm biến, giải pháp này hỗ trợ kỹ sư nhanh chóng đánh giá và điều chỉnh để cải thiện chất lượng lắp ráp.

1. Phim đo lường áp lực Fuji Prescale hoạt động như thế nào?

Phim đo lường áp lực Fuji Prescale là vật liệu cảm biến siêu mỏng được phát triển bởi Fujifilm. Công nghệ này hoạt động dựa trên cơ chế các vi nang chứa chất tạo màu trên bề mặt tấm phim. Khi chịu áp lực, các vi nang vỡ ra và tạo thành màu đỏ với cường độ tương ứng với mức áp lực.

Sự thay đổi màu sắc này tạo thành bản đồ áp lực trực quan, giúp kỹ sư nhanh chóng đánh giá độ đồng đều và mức lực ép trên bề mặt tiếp xúc.

Sau khi hoàn tất phép đo, người dùng có thể:

- Quan sát trực tiếp vùng phân bố áp lực.

- Đánh giá mức độ đồng đều của lực ép.

- Phân tích định lượng bằng phần mềm chuyên dụng thông qua máy quét Prescale.

Khác với cảm biến lực thông thường chỉ đo tại một điểm, Fuji Prescale cho phép hiển thị toàn bộ bề mặt tiếp xúc, đặc biệt hữu ích trong các ứng dụng cần kiểm soát áp lực trên diện rộng hoặc bề mặt phức tạp.

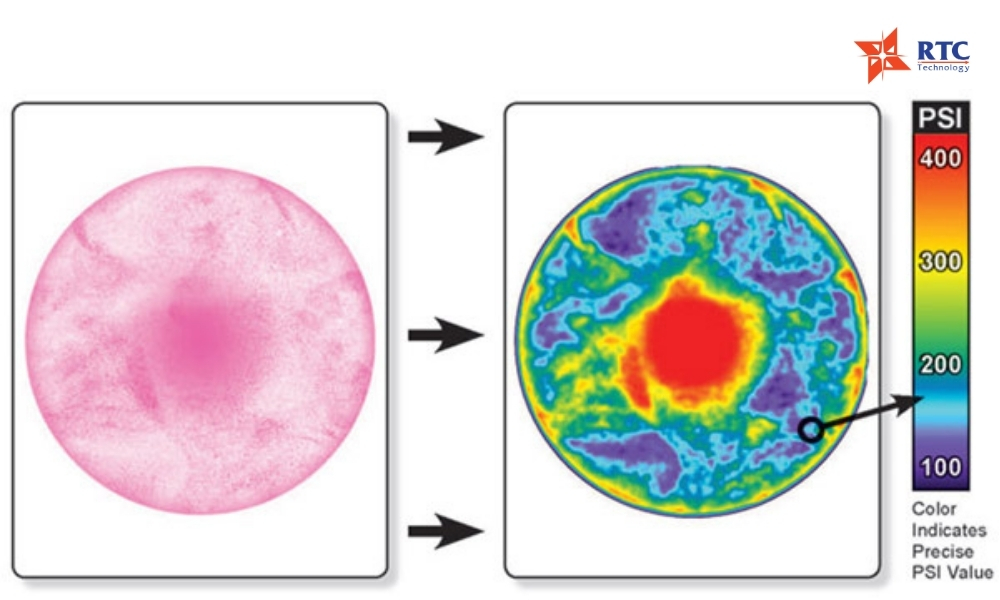

Fuji Prescale cho phép hiển thị toàn bộ bề mặt tiếp xúc

Một số lợi ích nổi bật của Fuji Prescale gồm:

- Độ dày rất nhỏ, gần như không ảnh hưởng đến kết cấu lắp ráp.

- Không cần cấp nguồn hoặc đấu nối điện.

- Cho phép kiểm tra và đánh giá trực tiếp tại khu vực sản xuất.

- Phù hợp với nhiều dải áp suất khác nhau thông qua nhiều loại phim chuyên dụng.

- Hỗ trợ phân tích định lượng và lưu trữ dữ liệu phục vụ kiểm soát chất lượng.

2. Ứng dụng Fuji Prescale trong ngành điện tử

Ngành điện tử đòi hỏi kiểm soát lực ép cực kỳ chính xác vì sự không đồng đều có thể gây lỗi sau sử dụng và làm giảm tỷ lệ đạt của sản phẩm.

2.1. Đo lực ép connector

Trong các đầu nối điện tử, lực ép cần đủ lớn để đảm bảo khả năng dẫn điện nhưng cũng không được vượt quá giới hạn gây biến dạng chân tiếp xúc.

Khi đặt Fuji Prescale giữa hai bề mặt connector và thực hiện thao tác ép, kỹ sư có thể nhanh chóng xác định:

- Các chân connector có lực ép đồng đều hay không.

- Có vị trí nào mất tiếp xúc.

- Có hiện tượng lệch tâm trong quá trình ép.

- Khu vực chịu tải quá lớn dẫn đến nguy cơ hỏng connector.

Việc phân bổ lực không đều không chỉ gây hỏng hóc vật lý cho connector mà còn dẫn đến hiện tượng tiếp xúc kém, gây lỗi chập chờn sau một thời gian vận hành.

2.2. Kiểm soát quá trình ép chip và bo mạch

Trong quá trình gắn linh kiện lên bảng mạch (PCB) hoặc ép màn hình LCD, áp lực cần được kiểm soát trong một dải tối ưu.

- Áp lực quá lớn có thể gây nứt vỡ cấu trúc bên trong.

- Áp lực quá nhỏ dẫn đến bong tróc mối nối hoặc tiếp xúc không ổn định.

Fuji Prescale cho phép kỹ sư xác lập dải áp suất phù hợp, đảm bảo độ bền cơ học và độ ổn định của thiết bị đầu cuối.

2.3. Kiểm tra áp lực tản nhiệt của chip

Trong các module điện tử công suất lớn, áp lực giữa chip và heatsink ảnh hưởng trực tiếp đến khả năng truyền nhiệt. Nếu lực ép không đồng đều:

- Nhiệt trở tiếp xúc tăng.

- Chip hoạt động ở nhiệt độ cao.

- Tuổi thọ linh kiện giảm.

- Nguy cơ hỏng sớm tăng đáng kể.

Fuji Prescale giúp kiểm tra toàn bộ bề mặt tiếp xúc giữa chip và bộ tản nhiệt để đánh giá mức độ phân bố áp lực trước khi đưa vào sản xuất hàng loạt.

2.4. Kiểm tra lực ép PCB

Trong quá trình lắp ráp bo mạch điện tử, đặc biệt với các cụm PCB nhiều lớp, lực ép không đồng đều có thể làm cong bo mạch hoặc gây ứng suất lên linh kiện. Fuji Prescale hỗ trợ kỹ sư đánh giá:

- Phân bố lực của đồ gá.

- Độ đồng đều của hệ thống ép.

- Hiệu quả của các điểm đỡ.

- Chất lượng tiếp xúc trong quá trình lắp ráp.

Việc kiểm tra ngay từ giai đoạn thử nghiệm giúp giảm đáng kể tỷ lệ lỗi trong sản xuất hàng loạt.

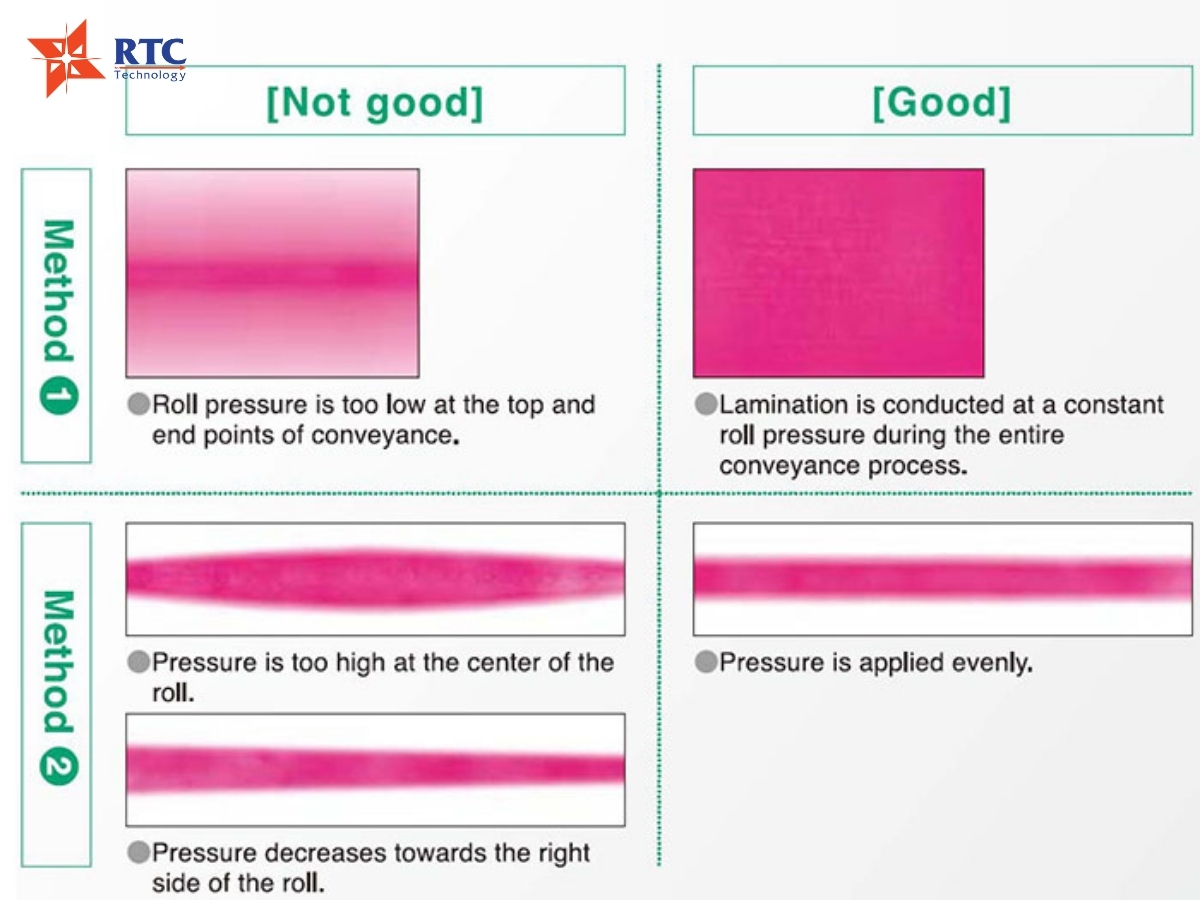

Fuji Prescale ứng dụng trong kiểm tra lực ép PCB

>>> Xem thêm: Fuji Prescale – Giải pháp trực quan hóa áp lực trong ép khuôn và lắp ráp linh kiện điện tử

3. Vai trò của Fuji Prescale trong ngành ô tô và sản xuất pin

Không chỉ được ứng dụng rộng rãi trong điện tử, Phim đo lường áp lực Fuji Prescale còn xuất hiện ở nhiều quy trình sản xuất ô tô, đặc biệt là xe điện.

3.1. Đo lực ép pin

Trong các bộ pin lithium-ion, áp lực giữa các cell cần được kiểm soát chặt chẽ nhằm đảm bảo hiệu suất và độ an toàn.

Ứng dụng đo lực ép pin bằng Fuji Prescale cho phép:

- Kiểm tra độ đồng đều của lực nén trên toàn bộ cụm pin.

- Phát hiện khu vực chịu áp lực quá lớn.

- Xác định vùng thiếu lực ép làm giảm khả năng tiếp xúc.

- Tối ưu thiết kế khung nén pin.

Lực ép quá lớn có thể làm biến dạng cấu trúc điện cực, dẫn đến nguy cơ cháy nổ hoặc suy giảm tuổi thọ pin. Vì vậy, việc kiểm soát áp lực trong ngưỡng an toàn là yêu cầu bắt buộc trong sản xuất pin cho xe điện và hệ thống lưu trữ năng lượng.

3.2. Kiểm tra lực ép gioăng và bề mặt làm kín

Các gioăng cao su trong động cơ, hộp số hoặc hệ thống làm mát cần được nén với áp lực phù hợp. Nếu áp lực không đồng đều có thể dẫn đến:

- Rò rỉ dầu

- Rò rỉ nước làm mát

- Giảm khả năng làm kín

- Tăng tỷ lệ bảo hành sau bán hàng

Fuji Prescale giúp kỹ sư quan sát trực quan toàn bộ vùng tiếp xúc để đánh giá hiệu quả thiết kế gioăng và lực siết của hệ thống.

3.3. Ứng dụng trong bộ truyền động và hệ thống phanh

Trong các hệ thống truyền động và phanh, việc kiểm tra bề mặt tiếp xúc giữa các chi tiết như tấm ly hợp hoặc má phanh là rất quan trọng.

Fuji Prescale giúp:

- Phát hiện các điểm áp lực cao bất thường (pressure hot-spots).

- Hạn chế tình trạng mài mòn cục bộ do phân bố lực không đồng đều.

- Góp phần giảm rung lắc và tiếng ồn khi hệ thống hoạt động.

- Nâng cao độ bền vận hành và đảm bảo an toàn cho toàn bộ hệ thống.

3.4. Đánh giá chất lượng khuôn và đồ gá

Trong ngành ô tô, khuôn dập và đồ gá lắp ráp có kích thước lớn với nhiều điểm chịu lực khác nhau. Thông qua Fuji Prescale, đội ngũ kỹ thuật có thể:

- Kiểm tra phân bố áp lực của khuôn.

- Đánh giá độ song song của hai bề mặt ép.

- Xác định các vị trí có tải trọng phân bố bất thường.

- Tối ưu quy trình bảo trì khuôn.

Việc phát hiện sớm sai lệch giúp giảm chi phí sửa chữa và hạn chế sản phẩm lỗi phát sinh trong sản xuất.

>>> Xem thêm:  Phim đo lường áp lực Prescale trong kiểm tra tiếp xúc tản nhiệt và pin xe điện

4. Vì sao Fuji Prescale vẫn là công cụ quan trọng trong kiểm soát chất lượng?

Nhiều dây chuyền hiện nay đã được trang bị cảm biến lực hoặc hệ thống giám sát tự động, nhưng các thiết bị này chủ yếu cung cấp dữ liệu tại một số điểm đo.

Trong khi đó, Fuji Prescale cho phép hiển thị trực quan toàn bộ vùng tiếp xúc, giúp phát hiện các sai lệch mà cảm biến thông thường khó nhận biết.

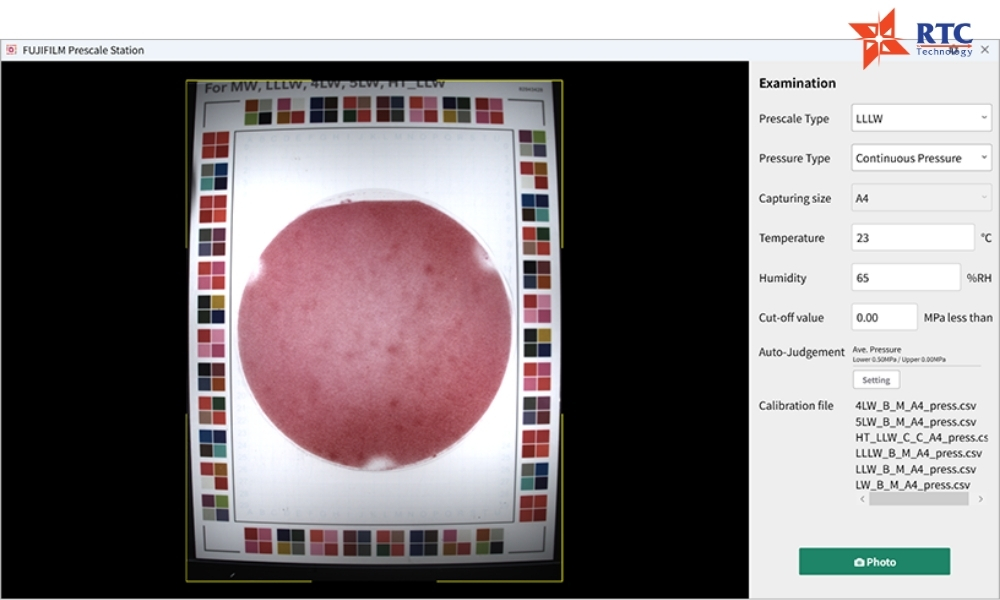

Fuji Prescale cho phép hiển thị trực quan toàn bộ vùng tiếp xúc

Đây vẫn là phương pháp được nhiều doanh nghiệp lựa chọn trong các bài toán xác minh thiết kế và phân tích lỗi nhờ các ưu điểm:

- Hình ảnh phân bố áp lực trực quan, dễ phân tích.

- Triển khai nhanh, không cần thay đổi dây chuyền.

- Chi phí thử nghiệm thấp.

- Phù hợp cho nghiên cứu và xác nhận quy trình.

Khi kết hợp Fuji Prescale với các hệ thống đo lường khác, doanh nghiệp có thể nâng cao hiệu quả kiểm soát chất lượng trong sản xuất.
