Phim đo lường áp lực Fuji Prescale là gì? Nguyên lý hoạt động và ứng dụng thực tế

Trong các quy trình lắp ráp và gia công chính xác, việc kiểm soát sự phân bố lực ép đóng vai trò quan trọng để đảm bảo chất lượng sản phẩm và độ bền của linh kiện. Chỉ cần một khu vực chịu áp suất không phù hợp cũng có thể gây ra cong vênh, rò rỉ hoặc hư hỏng trong quá trình vận hành. Chính vì vậy, phim đo lường áp lực Fuji Prescale được sử dụng rộng rãi trong nhiều ngành công nghiệp như điện tử, ô tô, bán dẫn và cơ khí chính xác. Với khả năng hiển thị trực quan mức độ phân bố áp lực trên bề mặt tiếp xúc mà không cần hệ thống đo phức tạp, giải pháp này giúp kỹ sư nhanh chóng đánh giá và tối ưu quy trình sản xuất.

1. Phim đo lường áp lực Fuji Prescale là gì?

Phim đo lường áp lực Fuji Prescale là vật liệu cảm biến áp lực do Fujifilm phát triển nhằm đánh giá sự phân bố áp suất giữa hai bề mặt tiếp xúc. Trên thực tế, nhiều doanh nghiệp vẫn quen gọi sản phẩm này là giấy đo áp lực, tuy nhiên đây chỉ là cách gọi phổ biến. Về bản chất, Fuji Prescale là một loại phim cảm biến áp lực có cấu trúc nhiều lớp được sản xuất bằng công nghệ phủ phim tiên tiến.

Khác với các phương pháp đo lực thông thường chỉ cho biết tổng lực tác động, Fuji Prescale mang lại nhiều lợi ích nổi bật:

- Hiển thị trực tiếp vùng chịu lực và mức độ phân bố lực trên toàn bộ diện tích tiếp xúc

- Giúp phát hiện nhanh các điểm chịu áp lực không đồng đều hoặc tiếp xúc kém

- Hỗ trợ nhận diện hiện tượng lệch tâm mà mắt thường khó quan sát

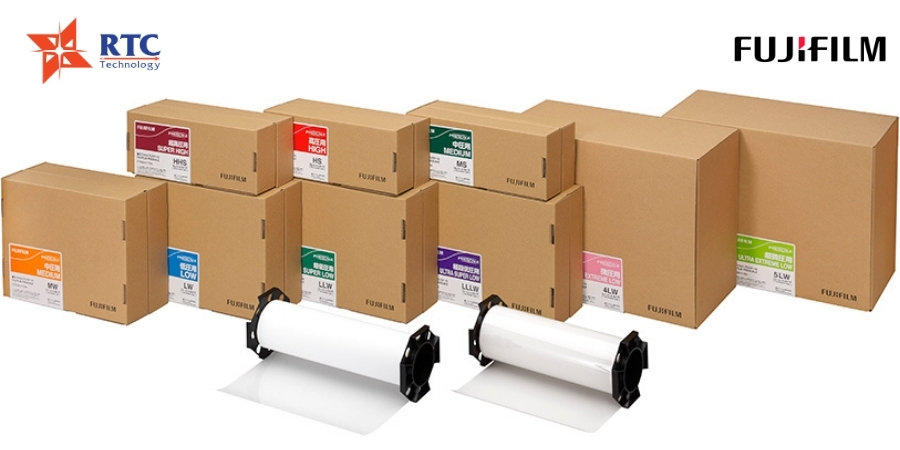

Hiện nay, Fujifilm cung cấp nhiều dòng phim với dải đo trải dài từ 0,006 MPa đến 300 MPa, đáp ứng từ các ứng dụng yêu cầu lực ép rất nhỏ đến những bài toán áp suất cao trong công nghiệp nặng. Mỗi dải áp lực được thiết kế với độ nhạy riêng nhằm đảm bảo độ chính xác của kết quả đo trong từng điều kiện làm việc.

2. Nguyên lý hoạt động của phim đo áp lực Fuji Prescale

Nguyên lý hoạt động của Fuji Prescale dựa trên hiện tượng biến đổi màu sắc theo áp lực tác động.

Cấu tạo của phim gồm các vi nang chứa chất tạo màu được phủ trên bề mặt tấm phim A. Khi lực ép xuất hiện, các vi nang sẽ vỡ theo đúng mức áp suất tác động và phản ứng với lớp phát triển màu trên tấm phim C đối với dòng phim hai tấm, hoặc phản ứng ngay trên cùng một lớp đối với dòng phim một tấm.

Sau quá trình ép, trên bề mặt phim xuất hiện dải màu đỏ với mức độ đậm nhạt khác nhau:

- Màu đỏ đậm thể hiện vùng chịu áp lực cao

- Màu nhạt phản ánh khu vực có áp lực thấp hơn

Chính sự thay đổi màu sắc này giúp người vận hành dễ dàng quan sát, đánh giá và phân tích sự phân bố áp suất trên toàn bộ bề mặt tiếp xúc mà không cần sử dụng các cảm biến điện tử phức tạp.

Một ưu điểm nổi bật của Fuji Prescale là kết quả đo được lưu giữ trực tiếp trên tấm phim sau khi kiểm tra. Điều này giúp việc lưu trữ hồ sơ kiểm soát chất lượng (QC), đối chiếu kết quả giữa các lần thử nghiệm hoặc truy xuất dữ liệu trở nên thuận tiện và minh bạch hơn.

Trong những ứng dụng yêu cầu phân tích chuyên sâu, các kỹ sư thường kết hợp phim đo với hệ thống phân tích hình ảnh áp lực chuyên dụng. Phần mềm sẽ chuyển đổi các vùng màu đỏ trên phim thành dữ liệu định lượng, tính toán giá trị áp lực, hiển thị bản đồ phân bố lực dưới dạng 2D hoặc 3D và xuất báo cáo phục vụ đánh giá chất lượng hoặc tối ưu thiết kế.

>>> Xem thêm: Fuji Prescale – Giải pháp trực quan hóa áp lực trong ép khuôn và lắp ráp linh kiện điện tử

3. Ứng dụng thực tế và những lưu ý khi lựa chọn phim đo áp lực Fuji Prescale

Khả năng đáp ứng nhiều dải áp lực giúp Fuji Prescale trở thành giải pháp đo lường được sử dụng trong nhiều lĩnh vực sản xuất khác nhau. Một số ứng dụng tiêu biểu có thể kể đến:

- Ngành cơ khí: kiểm tra lực ép khuôn dập, khuôn ép, mối hàn điểm, đĩa ly hợp, phanh và các bề mặt tiếp xúc cơ khí

- Hệ thống thủy lực và động cơ: đánh giá độ kín của vòng đệm (O-ring), mặt bích và các vị trí lắp ghép quan trọng

- Ngành in ấn và cán màng: kiểm tra sự cân bằng lực của trục cán, trục in để đảm bảo chất lượng thành phẩm

- Điện tử và bán dẫn: đo áp lực tiếp xúc wafer, kiểm tra lực liên kết ACF, đánh giá tiếp xúc tản nhiệt và tối ưu lực ép PCB

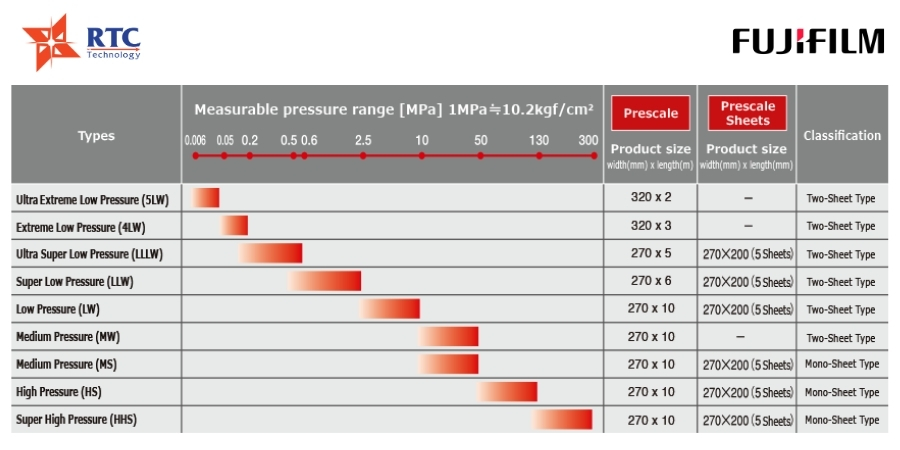

Mặc dù đều có hình thức tương tự nhau, mỗi loại phim đo áp lực được thiết kế cho một dải áp suất riêng. Việc lựa chọn sai dải đo có thể khiến màu sắc hiển thị không phản ánh đúng áp lực thực tế, dẫn đến kết quả phân tích thiếu chính xác.

Bên cạnh đó, việc sử dụng các sản phẩm không rõ nguồn gốc cũng tiềm ẩn nhiều rủi ro. Sai số trong quá trình tạo màu hoặc độ ổn định của vật liệu có thể ảnh hưởng trực tiếp đến quá trình đánh giá chất lượng sản phẩm. Trong khi đó, Fuji Prescale chính hãng được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt với độ chính xác lên tới ±10% hoặc thấp hơn, đảm bảo độ tin cậy trong các ứng dụng công nghiệp yêu cầu cao.

Nếu doanh nghiệp cần xây dựng quy trình kiểm tra áp lực chuyên nghiệp hoặc kết hợp cùng hệ thống phân tích hình ảnh để định lượng dữ liệu, việc lựa chọn đúng loại phim và đúng giải pháp sẽ quyết định đáng kể đến hiệu quả đầu tư.

RTC Technology hiện cung cấp phim đo lường áp lực Fuji Prescale chính hãng cùng các giải pháp Machine Vision, AGV/AMR và thiết bị tự động hóa từ những thương hiệu hàng đầu thế giới. Đội ngũ kỹ sư của RTC sẵn sàng tư vấn lựa chọn dải đo phù hợp, hướng dẫn sử dụng và triển khai giải pháp đáp ứng yêu cầu của từng ứng dụng thực tế.
