Line Scan Camera là gì? Nguyên lý hoạt động và ứng dụng trong hệ thống kiểm tra công nghiệp

 Việc lựa chọn đúng loại camera cho hệ thống Machine Vision quyết định trực tiếp đến độ chính xác của quá trình kiểm tra chất lượng. Đối với các dây chuyền sản xuất tốc độ cao hoặc các vật thể có kích thước lớn, Line Scan Camera được xem là giải pháp tối ưu nhờ khả năng tạo ảnh có độ phân giải rất cao mà vẫn đảm bảo tốc độ xử lý.

1. Line Scan Camera là gì và nguyên lý hoạt động khác biệt?

Line Scan Camera là loại camera công nghiệp sử dụng cảm biến một chiều (1D Sensor), chỉ gồm một hàng hoặc một vài hàng pixel có độ nhạy sáng cao. Khác với Area Scan Camera - loại camera chụp toàn bộ khung hình trong một lần ghi nhận giống máy ảnh thông thường - Line Scan Camera chỉ ghi lại từng dòng ảnh liên tiếp theo chuyển động của vật thể.

Điểm khác biệt này giúp camera có thể tạo ra hình ảnh với chiều dài gần như không giới hạn mà vẫn duy trì độ phân giải rất cao.

Quy trình thu nhận hình ảnh của hệ thống diễn ra theo các bước sau:

- Vật thể hoặc vật liệu di chuyển liên tục trên băng tải hoặc trục quay.

- Camera quét từng dòng dữ liệu pixel theo phương vuông góc với hướng chuyển động.

- Encoder đồng bộ tốc độ quét của camera với tốc độ thực tế của băng tải.

- Phần mềm Machine Vision ghép toàn bộ các dòng dữ liệu thành một ảnh 2D hoàn chỉnh để thực hiện kiểm tra.

Nhờ cơ chế quét tuyến tính này, line scan camera đặc biệt phù hợp với các sản phẩm có chiều dài lớn hoặc liên tục như thép cuộn, màng nhựa, giấy, vải, pin lithium dạng cuộn hay các vật liệu dạng tấm. Ngoài ra, việc chỉ ghi nhận một dòng pixel trong mỗi lần quét còn giúp giảm hiện tượng nhòe chuyển động, cho phép hệ thống duy trì chất lượng hình ảnh ngay cả khi dây chuyền vận hành ở tốc độ rất cao.

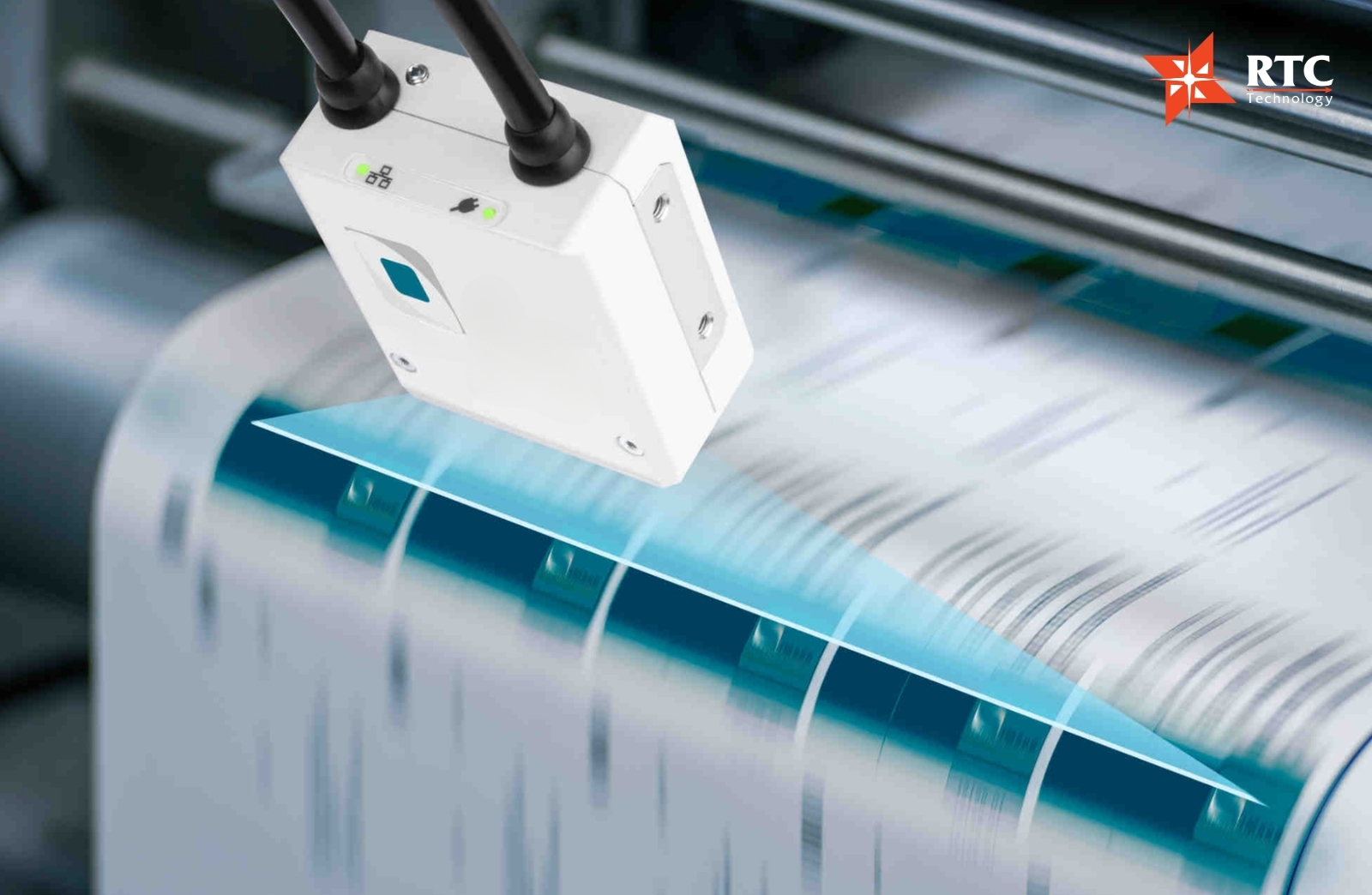

Line scan camera đặc biệt phù hợp với các sản phẩm có chiều dài lớn hoặc liên tục như thép cuộn, màng nhựa, giấy, vải, pin lithium dạng cuộn hay các vật liệu dạng tấm

2. Ưu điểm nổi bật của Line Scan Inspection

Ngày càng nhiều nhà máy lựa chọn line scan inspection bởi công nghệ này mang lại nhiều lợi ích mà camera Area Scan khó đáp ứng trong các ứng dụng công nghiệp. Với khả năng ghi nhận hình ảnh theo từng dòng pixel, camera quét dòng đặc biệt phù hợp với các dây chuyền sản xuất tốc độ cao và yêu cầu kiểm tra liên tục.

2.1. Độ phân giải rất cao

Do ảnh được tạo thành từ hàng nghìn hoặc hàng triệu dòng pixel ghép liên tục, hệ thống có thể đạt độ phân giải lên tới 4K, 8K, 16K hoặc cao hơn theo chiều ngang. Nhờ đó, camera quét dòng có thể phát hiện chính xác các lỗi rất nhỏ như:

- Vết xước bề mặt

- Lỗ kim

- Dị vật

- Bọt khí

- Lỗi in

- Sai lệch màu sắc

- Khuyết tật vật liệu

2.2. Kiểm tra vật thể có chiều dài gần như không giới hạn

Khác với Area Scan Camera bị giới hạn bởi kích thước cảm biến, camera quét dòng có thể tạo ảnh liên tục theo chiều chuyển động của vật thể. Đây là giải pháp lý tưởng cho các bài toán kiểm tra:

- Thép cuộn

- Đồng lá

- Giấy

- Màng nhựa

- Pin lithium

- PCB khổ lớn

- Kính xây dựng

2.3. Khả năng "trải phẳng" vật thể hình trụ

Một ưu điểm rất đặc biệt của camera quét dòng là khả năng kiểm tra toàn bộ bề mặt vật thể hình trụ. Khi kết hợp với cơ cấu quay, camera sẽ ghi nhận từng đường quét trên chu vi sản phẩm và ghép lại thành một ảnh 2D hoàn chỉnh. Nhờ đó, toàn bộ bề mặt của chai, lon, cáp điện, ống kim loại hoặc trục cơ khí có thể được quan sát trong một lần kiểm tra.

Giải pháp này giúp phát hiện hiệu quả các lỗi như:

- Vết xước

- Lỗi in nhãn

- Mất nội dung

- Sai vị trí logo

- Biến dạng bề mặt

2.4. Độ chính xác hình học cao

Trong các ứng dụng đo lường chính xác, camera quét dòng mang lại lợi thế lớn nhờ luôn quan sát vật thể theo cùng một mặt cắt cố định.

Điều này giúp giảm đáng kể hiện tượng biến dạng ở mép ảnh (Edge Distortion) thường gặp khi sử dụng Area Scan Camera với góc nhìn rộng, từ đó nâng cao độ chính xác khi đo kích thước, kiểm tra dung sai hoặc phân tích hình học sản phẩm.

2.5. Hoạt động ổn định trên dây chuyền tốc độ cao

Với sự hỗ trợ của encoder đồng bộ chuyển động, camera quét dòng có thể duy trì chất lượng hình ảnh ngay cả khi băng tải vận hành liên tục ở tốc độ cao. Đây là lý do line scan inspection được sử dụng phổ biến trong các dây chuyền yêu cầu kiểm tra 100% sản phẩm mà không làm ảnh hưởng đến năng suất sản xuất.

3. Ứng dụng thực tế của Line Scan Camera trong sản xuất

Hiện nay, Line Scan Camera là thành phần quan trọng trong nhiều hệ thống kiểm tra chất lượng tự động.

Ngoài các lĩnh vực trên, công nghệ này còn được ứng dụng rộng rãi trong sản xuất linh kiện điện tử, ô tô, năng lượng, bao bì, thực phẩm và dược phẩm nhằm phát hiện lỗi bề mặt, kiểm tra kích thước hoặc đánh giá chất lượng sản phẩm ngay trên dây chuyền.

Để hệ thống hoạt động hiệu quả, camera cần được đồng bộ với nhiều thành phần khác như:

- Đèn Line Light tạo dải sáng đồng đều trên toàn bộ vùng quét.

- Encoder đồng bộ chính xác tốc độ quét với tốc độ băng tải.

- Bộ xử lý Machine Vision có khả năng xử lý lượng dữ liệu lớn theo thời gian thực.

- Các chuẩn truyền dữ liệu tốc độ cao như Camera Link, CoaXPress hoặc 10GigE nhằm đảm bảo hình ảnh được truyền liên tục mà không xảy ra hiện tượng mất dữ liệu.

Có thể thấy, hiệu quả của một hệ thống line scan inspection không chỉ phụ thuộc vào camera mà còn nằm ở khả năng thiết kế đồng bộ giữa phần cứng, hệ thống chiếu sáng và thuật toán xử lý hình ảnh.

>>> Xem thêm: Các loại camera công nghiệp trong sản xuất tự động hóa

4. Kết luận

Line Scan Camera là giải pháp tối ưu cho các ứng dụng kiểm tra vật thể chuyển động liên tục, sản phẩm có kích thước lớn hoặc yêu cầu độ phân giải cực cao. Với nguyên lý quét từng dòng ảnh, công nghệ này mang lại khả năng kiểm tra chính xác, tốc độ cao và ổn định hơn so với nhiều giải pháp camera truyền thống trong các bài toán kiểm tra bề mặt, đo lường và phát hiện lỗi.

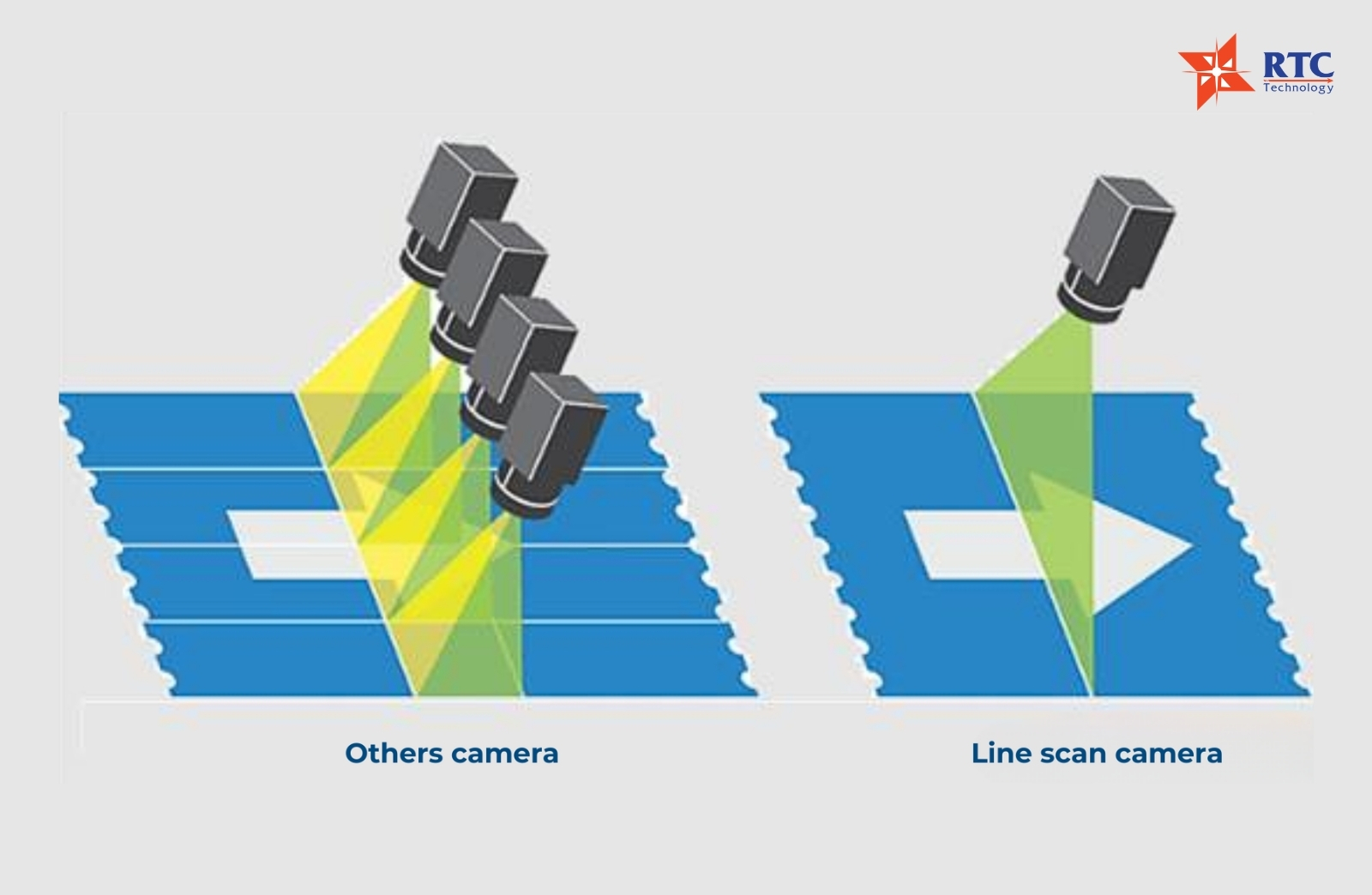

Với nguyên lý quét từng dòng ảnh, công nghệ này mang lại khả năng kiểm tra chính xác, tốc độ cao và ổn định

Nếu doanh nghiệp đang triển khai hệ thống Machine Vision hoặc hướng tới mô hình nhà máy thông minh, việc lựa chọn đúng kiến trúc line scan camera sẽ góp phần nâng cao chất lượng kiểm soát, tối ưu chi phí vận hành và gia tăng hiệu quả sản xuất trong dài hạn.
