Phim đo lường áp lực Fuji Prescale: Cách đo lực ép chính xác trong sản xuất công nghiệp

Phim đo lường áp lực Fuji Prescale là giải pháp giúp kiểm tra lực ép và đánh giá trực quan sự phân bố áp lực trên bề mặt tiếp xúc thông qua sự thay đổi màu sắc của phim sau khi chịu tác động lực. Trong sản xuất công nghiệp, việc kiểm soát lực ép đồng đều đóng vai trò quan trọng để đảm bảo chất lượng sản phẩm, kéo dài tuổi thọ khuôn và nâng cao độ ổn định của máy móc. Nhờ khả năng hiển thị chính xác vùng chịu lực, Fuji Prescale được ứng dụng rộng rãi trong các ngành như cơ khí, điện tử, ô tô, pin EV, bao bì và nhiều lĩnh vực sản xuất khác.

1. Cơ chế hoạt động của Phim đo lường áp lực Fuji Prescale

Phim đo lường áp lực Fuji Prescale (hay pressure measurement film) là một loại cảm biến áp lực dạng màng mỏng do Fujifilm phát triển, cho phép hiển thị trực quan mức độ và sự phân bố áp lực thông qua sự thay đổi màu sắc trên bề mặt phim.

Phim gồm hai lớp hoạt động theo công nghệ vi nang (Microcapsule Technology):

- A-Film (Film A): Chứa hàng triệu vi nang siêu nhỏ chứa chất tạo màu.

- C-Film (Film C): Phủ lớp chất hiện màu, phản ứng khi tiếp xúc với chất tạo màu từ A-Film.

Khi đặt hai lớp phim vào giữa hai bề mặt cần đo và tác động lực ép, các vi nang sẽ vỡ theo cường độ áp lực tại từng điểm. Chất tạo màu phản ứng với lớp hiện màu, tạo thành bản đồ màu đỏ trên toàn bộ vùng tiếp xúc. Áp lực càng lớn, màu sắc hiển thị càng đậm.

Nhờ nguyên lý này, Fuji Prescale không chỉ giúp xác định giá trị áp lực mà còn cho phép đánh giá trực quan sự phân bố lực trên toàn bộ bề mặt, từ đó dễ dàng phát hiện các vị trí chịu lực không đồng đều, lệch tâm hoặc thiếu tiếp xúc.

So với cảm biến lực điện tử chỉ đo tại một số điểm nhất định, pressure measurement film có ưu điểm nổi bật là ghi nhận liên tục toàn bộ bề mặt tiếp xúc mà không làm thay đổi khe hở lắp ráp hay kết cấu của thiết bị. Đây là lý do Fuji Prescale được ứng dụng rộng rãi trong kiểm soát chất lượng, hiệu chỉnh máy móc và tối ưu quy trình sản xuất.

2. Các bước đo lực ép bằng Fuji Prescale

Để đảm bảo kết quả kiểm tra lực ép có độ chính xác cao, kỹ sư nên thực hiện theo quy trình dưới đây.

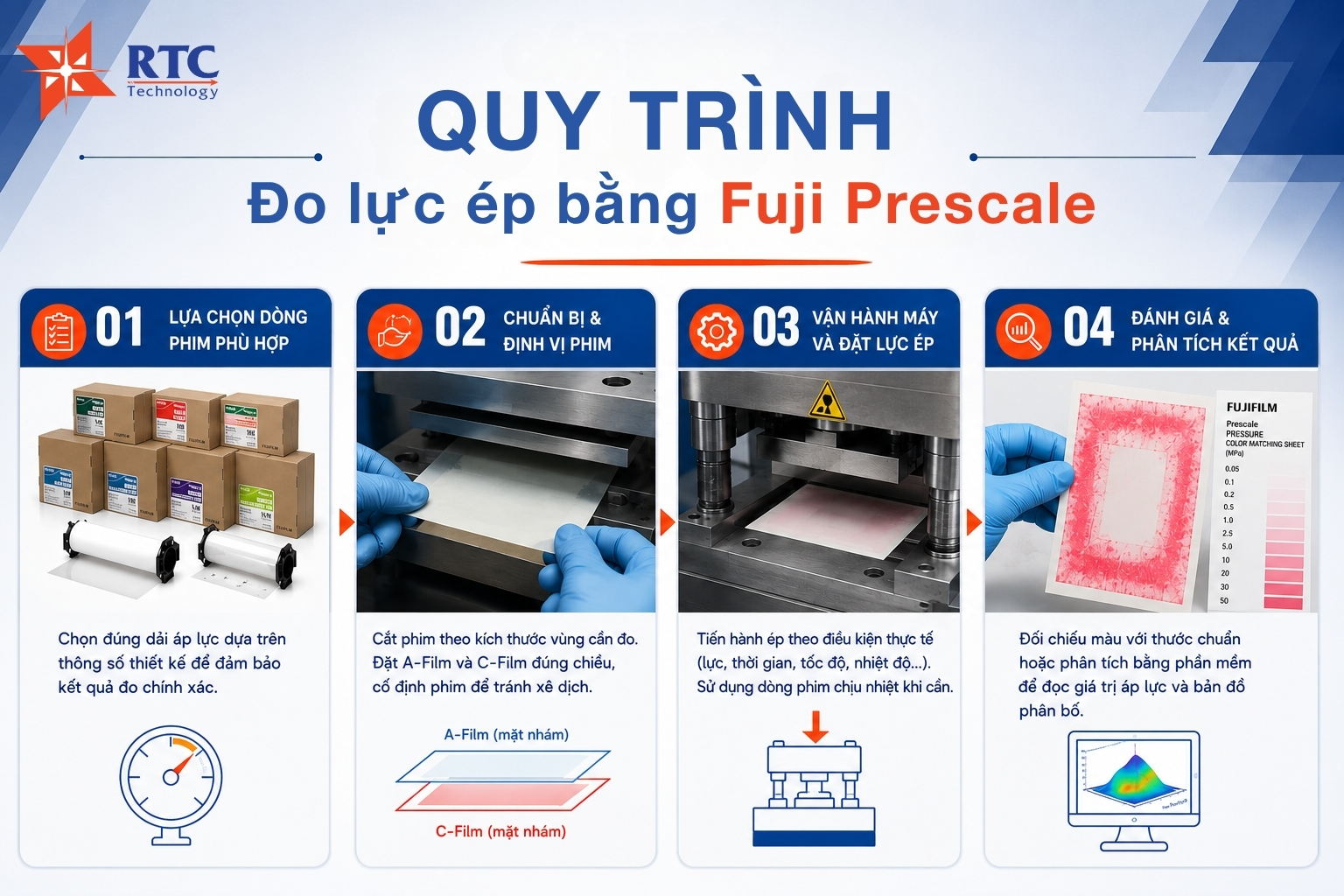

Quy trình đo lực ép bằng Fuji Prescale

Bước 1. Lựa chọn loại phim phù hợp

Fuji Prescale cung cấp nhiều dòng phim với dải đo từ 0,2 MPa đến 300 MPa. Việc lựa chọn đúng dải đo rất quan trọng, bởi nếu áp lực thực tế vượt quá giới hạn, phim sẽ bão hòa màu; ngược lại, nếu áp lực quá thấp, phim sẽ không hiển thị rõ kết quả.

Do đó, trước khi đo cần xác định khoảng lực ép của hệ thống để lựa chọn đúng mã phim theo khuyến nghị của Fujifilm.

Bước 2. Chuẩn bị và đặt phim

Cắt phim theo kích thước của vùng cần đo như bề mặt khuôn, trục cán hoặc các vị trí tiếp xúc cơ khí.

Sau đó đặt A-Film và C-Film đúng chiều theo hướng dẫn của nhà sản xuất, đồng thời cố định nhẹ ở mép ngoài để tránh xê dịch trong quá trình vận hành.

Để đảm bảo kết quả chính xác, bề mặt tiếp xúc cần sạch, khô và không bám bụi hoặc dầu mỡ.

Bước 3. Tiến hành đo

Vận hành thiết bị theo đúng điều kiện sản xuất thực tế về lực ép, thời gian, hành trình và nhiệt độ.

Đối với các ứng dụng làm việc ở nhiệt độ cao, nên sử dụng dòng Fuji Prescale chuyên dụng để đảm bảo phản ứng hiện màu không bị ảnh hưởng bởi điều kiện môi trường.

Bước 4. Phân tích kết quả

Sau khi kết thúc quá trình ép, lấy phim ra và đánh giá kết quả thông qua màu sắc hiển thị. Có hai phương pháp phân tích phổ biến:

- Đối chiếu với bảng màu chuẩn của Fujifilm để xác định giá trị áp lực.

- Sử dụng hệ thống phân tích hình ảnh Prescale để số hóa dữ liệu, xây dựng bản đồ phân bố áp lực và tính toán các thông số như áp lực trung bình, áp lực cực đại hay diện tích tiếp xúc.

Việc phân tích bằng phần mềm giúp quá trình kiểm tra lực ép trở nên chính xác, khách quan và dễ dàng lưu trữ phục vụ công tác kiểm soát chất lượng.

3. Một số ứng dụng thực tế của Fuji Prescale trong công nghiệp

Nhờ khả năng hiển thị trực quan sự phân bố áp lực trên toàn bộ bề mặt tiếp xúc, Phim đo lường áp lực Fuji Prescale được ứng dụng trong nhiều ngành sản xuất yêu cầu độ chính xác cao.

Ngành chế tạo khuôn và gia công cơ khí

Fuji Prescale giúp kiểm tra độ đồng đều của lực ép giữa các bề mặt khuôn, phát hiện hiện tượng lệch tâm hoặc phân bố lực không đồng đều. Điều này góp phần giảm bavia, hạn chế mài mòn khuôn và kéo dài tuổi thọ thiết bị.

Ngành điện tử và bán dẫn

Trong quá trình ép màn hình, ép nhiệt FPC hoặc lắp ráp linh kiện điện tử, việc kiểm soát lực ép đồng đều là yếu tố quyết định chất lượng sản phẩm. Fuji Prescale giúp đánh giá nhanh vùng tiếp xúc và tối ưu thông số công nghệ.

Ngành bao bì và in ấn

Đối với các hệ thống trục cán, Fuji Prescale được sử dụng để kiểm tra độ song song và phân bố lực giữa các rulo, giúp hạn chế hiện tượng nhăn màng, hở mép hàn hoặc sai lệch chất lượng sản phẩm.

Các hệ thống lắp ráp và tự động hóa

Fuji Prescale còn được ứng dụng trong kiểm tra lực siết, đánh giá vùng tiếp xúc của gioăng, phớt, vòng đệm và các cụm lắp ráp cơ khí nhằm đảm bảo độ kín khít và độ ổn định của sản phẩm.

Việc tích hợp pressure measurement film vào quy trình kiểm tra định kỳ giúp doanh nghiệp phát hiện sớm các sai lệch cơ khí, giảm thời gian dừng máy ngoài kế hoạch và nâng cao hiệu quả bảo trì dự đoán.

>>> Xem thêm: Phim đo áp lực Fujifilm trong kiểm tra áp lực tiếp xúc PCB và chip bán dẫn

4. RTC - Cung cấp Phim đo lường áp lực Fuji Prescale chính hãng

RTC Technology là đối tác chiến lược của Fujifilm tại Việt Nam, cung cấp Phim đo lường áp lực Fuji Prescale chính hãng với đầy đủ dải đo, đáp ứng đa dạng nhu cầu kiểm tra lực ép trong sản xuất công nghiệp. Đội ngũ kỹ sư của RTC hỗ trợ tư vấn lựa chọn loại phim phù hợp theo từng ứng dụng, hướng dẫn sử dụng và phân tích kết quả để đảm bảo độ chính xác trong quá trình đo.

RTC Technology là đối tác của Fujifilm tại Việt Nam

Bên cạnh Fuji Prescale, RTC còn cung cấp các giải pháp Machine Vision, robot AMR/AGV, camera công nghiệp và nhiều hệ thống tự động hóa khác, đồng hành cùng doanh nghiệp trên hành trình xây dựng Smart Factory và tối ưu hiệu quả vận hành. Với nguồn hàng chính hãng và năng lực tư vấn kỹ thuật chuyên sâu, RTC là đối tác đáng tin cậy cho các doanh nghiệp cần giải pháp đo lường và kiểm soát chất lượng trong sản xuất.

Liên hệ ngay với đội ngũ chuyên gia của RTC để được tư vấn giải pháp tối ưu nhất cho quy trình sản xuất của bạn.
