Cách chọn đèn tháp Patlite cho dây chuyền sản xuất

Đèn tháp palite nên được xem như thiết bị giao tiếp giữa máy, PLC và người vận hành thay vì chỉ chọn theo số màu hay số tầng. Khi vận hành trong dây chuyền tốc độ cao, tín hiệu phải đủ sáng, dễ quan sát ở nhiều góc và có logic màu thống nhất với trạng thái máy, đồng thời còi cảnh báo cần phù hợp với mức ồn nền và môi trường nhà xưởng. Vì vậy, cách chọn hiệu quả là xuất phát từ yêu cầu cảnh báo, logic trạng thái, điều kiện môi trường, giao tiếp I/O, nguồn điện và khả năng mở rộng để tránh phát sinh thêm relay hay thay đổi wiring khi tích hợp.

1. Lựa chọn dựa trên khả năng hiển thị

Các tháp đèn thế hệ cũ sử dụng bóng sợi đốt hoặc LED có hiệu suất quang học hạn chế thường gặp vấn đề suy giảm khả năng nhận biết khi đặt dưới hệ thống chiếu sáng công suất cao. Với nhà xưởng sử dụng high-bay lighting, thông số cần quan tâm không chỉ là công suất LED mà là cách ánh sáng được phân bố theo góc quan sát.

PATLITE sử dụng các thiết kế lens/prism-cut nhằm phân bổ ánh sáng rộng, kết hợp LED có cường độ sáng cao. Một số dòng được hãng mô tả với hybrid prism-cut lens để tăng khả năng quan sát từ nhiều hướng và khoảng cách; các dòng khác sử dụng clear vertical cut lens nhằm tạo vùng chiếu sáng rộng. Đây là lý do khi đánh giá đèn tháp, nên kiểm tra khả năng quan sát thực tế tại vị trí lắp đặt thay vì chỉ so sánh độ sáng danh nghĩa.

Số tầng LED phải được xác định từ ma trận trạng thái của dây chuyền. Một máy chỉ có Run, Standby và Fault có thể dùng ba tầng. Với hệ thống có thêm Material Shortage, Maintenance Call hoặc trạng thái đặc biệt, có thể cần bốn đến năm tầng hoặc sử dụng chế độ nhấp nháy để tăng số lượng trạng thái mà không tăng số tầng. PATLITE có các cấu hình LR6 cho phép tối đa năm tầng LED, tùy model và cách cấu hình.

Màu sắc cũng phải được chuẩn hóa ở cấp nhà máy. Có thể quy ước đỏ cho lỗi hoặc dừng máy, vàng cho cảnh báo bất thường, xanh lá cho vận hành bình thường và xanh dương cho yêu cầu hành động hoặc hỗ trợ. Tuy nhiên, không nên xem màu là quy tắc độc lập với tiêu chuẩn hoặc ứng dụng; điều quan trọng là logic phải được thống nhất trong HMI, PLC, SOP và tài liệu đào tạo. Với tín hiệu liên quan đến Emergency Stop, thiết bị báo hiệu cũng không thay thế mạch an toàn chuyên dụng.

2. Thiết kế âm thanh dựa trên tiếng ồn nền

Trong nhà máy cơ khí, dập, gia công hoặc logistics, tiếng ồn nền có thể rất cao. Vì vậy, đèn còi cảnh báo công nghiệp chỉ hiệu quả khi mức áp suất âm tại vị trí người nhận tín hiệu đủ cao hơn tiếng ồn nền và âm báo có khả năng phân biệt. Không nên chỉ lấy thông số dB trong catalogue rồi kết luận thiết bị phù hợp.

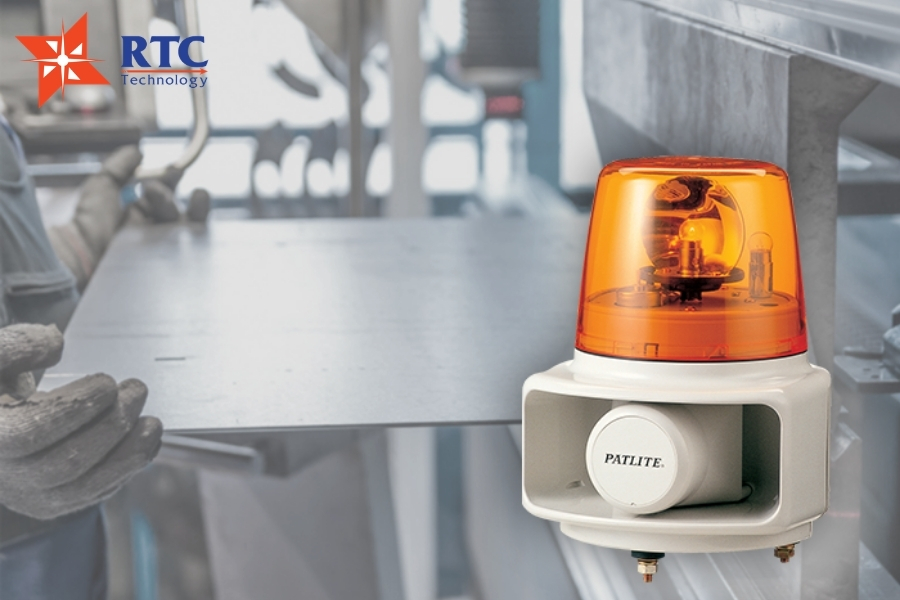

Đèn còi cảnh báo công nghiệp có hiệu quả khi mức áp suất âm tại vị trí người nhận tín hiệu đủ cao hơn tiếng ồn nền

PATLITE có nhiều cấu hình signal tower tích hợp buzzer. Chẳng hạn, LR6-IL có mức âm thanh điển hình 84 dB và hỗ trợ bốn loại âm báo; một số dòng khác đạt khoảng 88 dB, trong khi các cấu hình như WE/WEP có thể đạt 90 dB tại 1 m tùy phiên bản. LB6-IL hỗ trợ tám kiểu buzzer cùng nhiều kiểu hiển thị. Các con số này cần được đối chiếu theo đúng model trước khi thiết kế.

Âm báo nên được phân tầng theo mức độ ưu tiên. Ví dụ, chu kỳ hoàn thành có thể dùng melody hoặc tín hiệu ngắn; thiếu nguyên liệu dùng âm báo định kỳ; lỗi nghiêm trọng dùng alarm tone kết hợp đèn đỏ nhấp nháy. Cách này giúp người vận hành nhận biết loại sự kiện ngay cả khi không nhìn trực tiếp vào tháp đèn.

Tại khu vực có hơi ẩm, dầu hoặc coolant, cần kiểm tra thiết kế bảo vệ PCB, connector và đường dây, thay vì chỉ nhìn vào vật liệu chao đèn. Conformal coating có thể là một giải pháp bảo vệ mạch trong một số thiết kế, nhưng không nên mặc định mọi model Patlite đều có lớp phủ này nếu catalogue không xác nhận.

3. Vật liệu, cấp bảo vệ IP và phương án lắp đặt

Chao đèn và thân đèn cần được đánh giá theo điều kiện cơ khí thực tế: va đập, rung, nhiệt, dầu, bụi, tia UV và phương pháp vệ sinh. Polycarbonate thường được sử dụng trong các ứng dụng cần độ bền va đập; đèn tháp PATLITE cũng công bố nhiều dòng sử dụng lens bằng polycarbonate có khả năng chịu va đập, nhiệt và truyền sáng tốt. Tuy nhiên, thông số vật liệu, IK và khả năng chống UV phải được kiểm tra theo từng series/model. Không nên suy ra IK07 hoặc IK08 cho toàn bộ danh mục PATLITE.

Cấp bảo vệ IP cũng phải được xác định theo vùng lắp đặt. IP65 bảo vệ thiết bị khỏi bụi và tia nước từ nhiều hướng; nhưng nếu nhà máy có quy trình washdown áp lực cao, cần xem xét đúng model và phương pháp vệ sinh được nhà sản xuất cho phép. Ví dụ, LR6-IL có cấp IP65/NEMA Type 4X, 13 và được thiết kế cho lắp đặt trong nhà theo hướng thẳng đứng. LB6-IL cũng được PATLITE công bố IP65. Vì vậy, không nên mặc định rằng mọi dòng Patlite đều đạt IP67 hoặc phù hợp với mọi khu vực thực phẩm, dược phẩm.

Nguồn điện cũng là điểm dễ bị bỏ qua. LR6-IL và LB6-IL sử dụng nguồn định mức 24V DC; LR6-IL có dải hoạt động 18–30V DC. Nếu nguồn cấp tại cuối tuyến bị sụt áp, đèn có thể hoạt động không ổn định hoặc giảm hiệu quả hiển thị. Với model dùng AC, cần kiểm tra riêng dải điện áp và sơ đồ đấu nối. Quyết định giữa 24V DC và AC100–240V không nên dựa trên thói quen mà phải căn cứ kiến trúc tủ điện và I/O của máy.

4. Ưu tiên tích hợp PLC và IO-Link

Cách đấu truyền thống thường đưa từng tín hiệu màu từ PLC qua nhiều lõi cáp đến tháp đèn. Khi số lượng máy tăng, wiring trở nên phức tạp, khó bảo trì và khó mở rộng. Với dây chuyền có kiến trúc I/O phân tán, IO-Link là lựa chọn đáng cân nhắc vì cho phép thiết bị giao tiếp hai chiều với IO-Link Master qua kết nối chuẩn.

PATLITE LR6-IL sử dụng IO-Link, đầu nối M12 5 chân và thiết kế module “Twist and Lock”; có thể cấu hình tối đa năm tầng LED cùng module âm thanh tùy cấu hình. LB6-IL mở rộng khả năng hiển thị với 20 segment, 21 màu, 10 kiểu ánh sáng và 8 kiểu buzzer. Đây là khác biệt quan trọng so với tháp đèn chỉ nhận tín hiệu ON/OFF từ các output PLC.

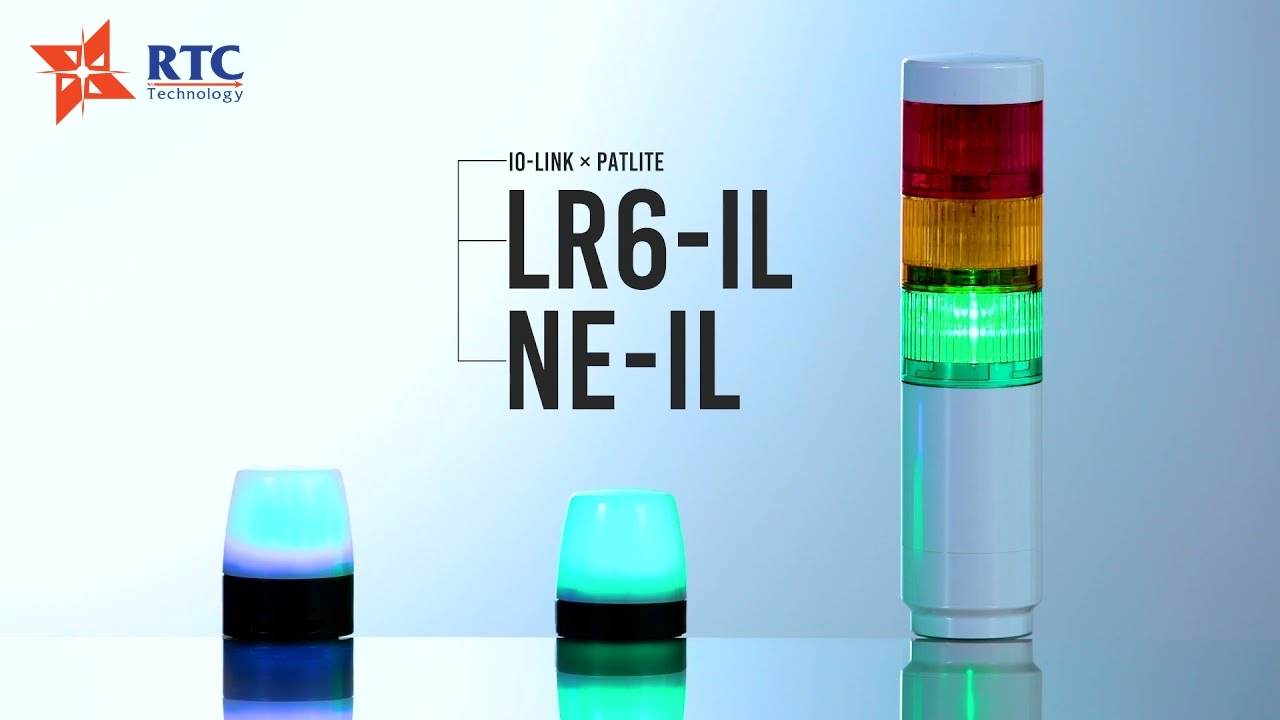

PATLITE LR6-IL sử dụng IO-Link, đầu nối M12 5 chân và thiết kế module “Twist and Lock”

Với IO-Link, kỹ sư có thể quản lý trạng thái thiết bị, tham số và dữ liệu chẩn đoán thông qua hệ thống IO-Link Master. PATLITE mô tả khả năng truyền thông hai chiều, đồng thời thu thập dữ liệu trạng thái, sự kiện của thiết bị. Điều này tạo nền tảng để đưa tín hiệu Andon lên lớp giám sát cao hơn, thay vì chỉ dừng ở cảnh báo tại máy.

Trước khi chốt model, nên hoàn thành một checklist kỹ thuật gồm: số trạng thái cần hiển thị; số tầng; màu LED; kiểu nhấp nháy; có cần buzzer hay không; mức ồn nền; điện áp; kiểu output PLC; chuẩn kết nối; IP; nhiệt độ; vị trí và phương pháp lắp đặt; cùng khả năng mở rộng I/O.

Một tháp đèn tốt không phải là model có nhiều tính năng nhất, mà là model tạo được tín hiệu rõ ràng, ổn định và có thể tích hợp đúng với kiến trúc tự động hóa. Khi lựa chọn dựa trên logic vận hành thay vì chỉ dựa vào giá hoặc số tầng LED, doanh nghiệp sẽ giảm được cảnh báo sai, thời gian xử lý sự cố và chi phí thay đổi hệ thống về sau.
