Kiểm tra lực ép bề mặt chuẩn xác với phim đo áp lực Fuji Prescale

Trong sản xuất công nghiệp, phim Fuji Prescale được sử dụng để kiểm tra lực ép và đánh giá sự phân bố áp lực giữa các bề mặt tiếp xúc. Thông qua sự thay đổi màu sắc trên phim khi chịu lực, kỹ thuật viên có thể nhận biết trực quan khu vực chịu áp lực cao, thấp hoặc không đồng đều. Nhờ đó, phim đo áp lực Fuji Prescale hỗ trợ hiệu quả cho công tác kiểm tra, căn chỉnh và kiểm soát chất lượng trong nhiều lĩnh vực sản xuất.

1. Cấu tạo và nguyên lý hoạt động của phim Fuji Prescale

Phim đo áp lực Fuji Prescale là vật liệu chuyên dụng dùng để kiểm tra và đánh giá sự phân bố lực ép giữa hai bề mặt tiếp xúc. Khi chịu tác động của áp lực, phim tạo ra vùng màu với mức độ khác nhau, giúp người dùng trực quan hóa vị trí và mức độ tác động của lực. Để hiểu rõ cách thức hoạt động của sản phẩm, cần xem xét cấu tạo và nguyên lý tạo màu của phim.

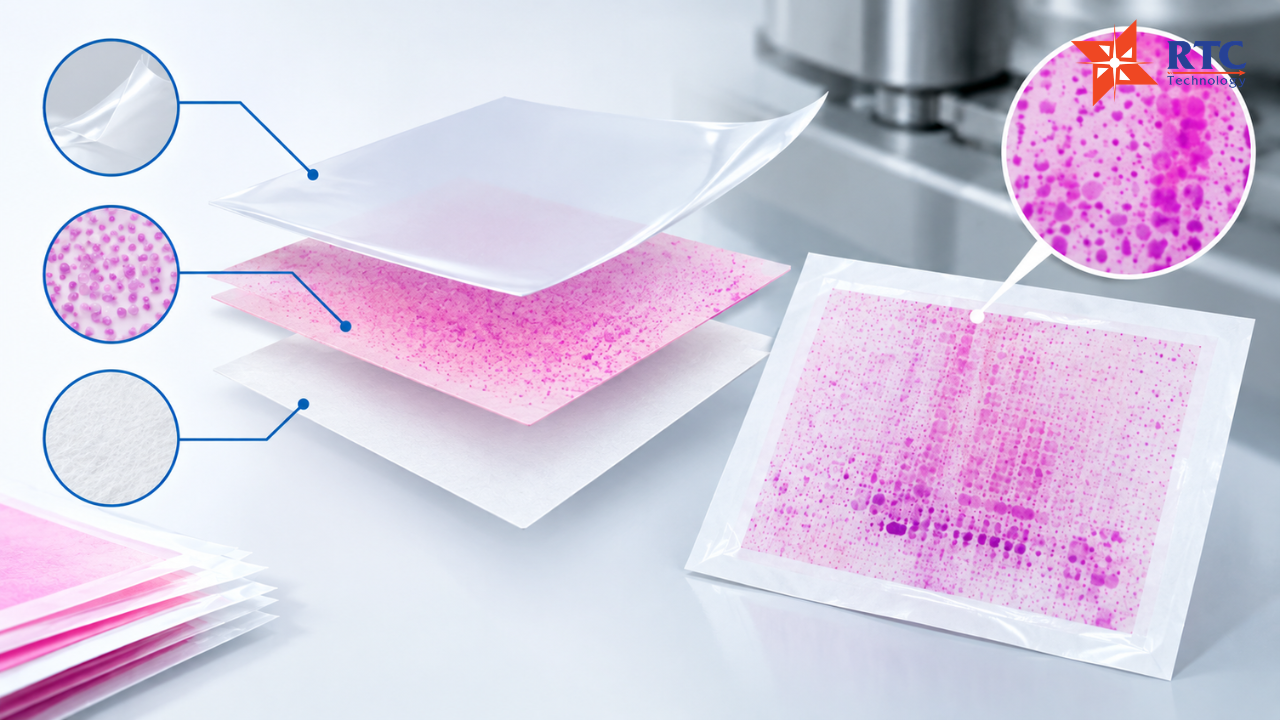

Cấu tạo của phim đo áp lực

Phim Fuji Prescale được cấu tạo từ các lớp vật liệu chuyên biệt, trong đó mỗi lớp đảm nhiệm một chức năng trong quá trình ghi nhận áp lực. Về cơ bản, phim gồm lớp phim nền, lớp vi nang tạo màu và lớp phát triển màu.

Lớp phim nền đóng vai trò làm nền đỡ cho các lớp chức năng bên trên, đồng thời giúp phim duy trì hình dạng và thuận tiện khi đặt giữa hai bề mặt cần kiểm tra.

Lớp vi nang tạo màu chứa các vi nang nhạy áp lực. Khi có lực tác động lên bề mặt phim, các vi nang tại vùng chịu lực bị phá vỡ, giải phóng chất tạo màu.

Lớp phát triển màu tiếp nhận chất được giải phóng từ các vi nang và tạo ra màu sắc tương ứng. Vùng chịu áp lực càng lớn có thể tạo màu càng đậm, qua đó cung cấp thông tin trực quan về sự phân bố lực trên bề mặt.

Ngoài cấu tạo theo lớp, Fuji Prescale còn có nhiều loại phim với dải áp lực khác nhau. Việc lựa chọn đúng loại phim theo mức lực cần kiểm tra là yếu tố quan trọng để thu được kết quả phù hợp.

Nguyên lý đo áp lực

Quy trình sử dụng phim Fuji Prescale tương đối đơn giản. Trước tiên, phim được đặt giữa hai bề mặt cần kiểm tra. Khi hai bề mặt tác động lực lên nhau, các vi nang nhạy áp lực tại vùng tiếp xúc sẽ bị phá vỡ và kích hoạt quá trình tạo màu.

Sau khi hoàn tất phép kiểm tra, vùng màu trên phim thể hiện hình dạng và mức độ phân bố áp lực. Người dùng có thể quan sát trực tiếp bằng mắt để xác định những khu vực chịu lực không đồng đều hoặc sử dụng hệ thống phân tích chuyên dụng để đánh giá kết quả chi tiết hơn.

Prescale dạng tấm là 1 dạng prescale được cắt sẵn các kích thước dễ dàng sử dụng

2. Ưu điểm của phim đo áp lực Fuji Prescale

Phim đo áp lực Fuji Prescale là giải pháp kiểm tra áp lực tiếp xúc được sử dụng trong nhiều công đoạn sản xuất và lắp ráp công nghiệp. Thay vì chỉ cung cấp một giá trị lực tại một điểm, phim có khả năng thể hiện trực quan vùng tiếp xúc và sự phân bố áp lực trên bề mặt. Đây là cơ sở giúp kỹ thuật viên phát hiện sai lệch, thực hiện căn chỉnh và kiểm soát chất lượng hiệu quả hơn.

Kiểm tra trực quan vùng phân bố áp lực

Một trong những ưu điểm nổi bật của phim Fuji Prescale là khả năng trực quan hóa áp lực thông qua vùng màu hình thành trên bề mặt phim. Sau khi chịu lực, các khu vực tiếp xúc sẽ tạo màu với mức độ khác nhau, giúp người dùng dễ dàng quan sát hình dạng và phạm vi phân bố áp lực. Phương pháp này đặc biệt hữu ích khi cần đánh giá nhanh sự phân bố lực trên một diện tích tương đối lớn.

Phát hiện điểm chịu lực không đồng đều

Trong quá trình lắp ráp hoặc vận hành máy móc, lực ép không đồng đều có thể khiến một số vị trí chịu tải cao hơn mức cần thiết. Fuji Prescale giúp nhận biết những khu vực có sự chênh lệch về áp lực, từ đó hỗ trợ kỹ thuật viên xác định vị trí cần kiểm tra và điều chỉnh. Đây là cơ sở để hạn chế các vấn đề phát sinh do tiếp xúc không đồng đều giữa các chi tiết.

Kiểm tra nhiều loại bề mặt và kích thước khác nhau

Phim có thể được cắt theo kích thước phù hợp với vị trí cần kiểm tra, nhờ đó sử dụng được cho nhiều dạng bề mặt và chi tiết khác nhau. Từ các khu vực tiếp xúc nhỏ trong linh kiện đến những bề mặt có diện tích lớn, phim Fuji Prescale có thể hỗ trợ kiểm tra tùy theo đặc điểm của ứng dụng và dải áp lực cần đo.

Không yêu cầu hệ thống cảm biến phức tạp cho kiểm tra cơ bản

Đối với các phép kiểm tra áp lực cơ bản, phim Prescale có cách sử dụng tương đối đơn giản và không nhất thiết phải triển khai hệ thống cảm biến đo lường phức tạp. Người dùng chỉ cần lựa chọn loại phim phù hợp, đặt tại vị trí cần kiểm tra và thực hiện tác động lực theo điều kiện yêu cầu.

Hỗ trợ kiểm tra, căn chỉnh và đánh giá chất lượng

Nhờ khả năng thể hiện trực quan vùng chịu lực, phim đo áp lực Fuji Prescale có thể được sử dụng trong kiểm tra khuôn, jig, đồ gá, cơ cấu kẹp, các bộ phận lắp ráp và nhiều công đoạn sản xuất khác. Kết quả kiểm tra cung cấp thêm cơ sở để kỹ thuật viên căn chỉnh thiết bị, đánh giá độ đồng đều của bề mặt tiếp xúc và góp phần duy trì tính ổn định của quy trình sản xuất.

3. Phim Fuji Prescale phù hợp với những bài toán nào?

Phim đo áp lực Fuji Prescale phù hợp với nhiều bài toán kiểm tra lực ép và áp lực tiếp xúc trong sản xuất nhờ khả năng thể hiện trực quan sự phân bố áp lực trên bề mặt. Thay vì chỉ xác định lực tác động tại một điểm, phim giúp người dùng quan sát toàn bộ vùng tiếp xúc và nhận biết những khu vực có sự chênh lệch áp lực.

Quan sát phân bố áp lực trên diện tích lớn

Đây là một trong những ứng dụng nổi bật của Fuji Prescale. Khi được đặt giữa hai bề mặt tiếp xúc, phim tạo màu tại những vị trí chịu lực, từ đó thể hiện tương đối rõ hình dạng và mức độ phân bố áp lực. Phương pháp này phù hợp khi cần đánh giá độ đồng đều lực ép trên khu vực có diện tích lớn hoặc bề mặt có hình dạng phức tạp.

Phát hiện điểm áp lực cao hoặc thấp bất thường

Trong quá trình lắp ráp, một số vị trí có thể chịu lực quá lớn hoặc không đủ lực so với yêu cầu. Những sai lệch này đôi khi khó nhận biết bằng quan sát thông thường. Fuji Prescale giúp thể hiện các vùng áp lực khác nhau thông qua mức độ màu, hỗ trợ kỹ thuật viên nhanh chóng xác định điểm chịu lực bất thường để kiểm tra và điều chỉnh.

Kiểm tra nhanh khi lắp đặt và căn chỉnh

Phim Fuji Prescale cũng phù hợp cho các công đoạn lắp đặt, căn chỉnh máy móc, khuôn, jig, đồ gá hoặc cơ cấu kẹp. Quy trình kiểm tra tương đối đơn giản, có thể thực hiện ngay tại vị trí cần đánh giá mà không phải thiết lập một hệ thống đo phức tạp.

Kết hợp với phương pháp đo định lượng

Fuji Prescale đặc biệt hữu ích khi được sử dụng cùng các thiết bị đo lực hoặc cảm biến áp suất. Trong đó, phim cung cấp hình ảnh trực quan về phân bố áp lực, còn thiết bị đo chuyên dụng cung cấp các giá trị định lượng. Sự kết hợp này giúp doanh nghiệp có cơ sở toàn diện hơn để đánh giá, căn chỉnh và tối ưu quy trình sản xuất.

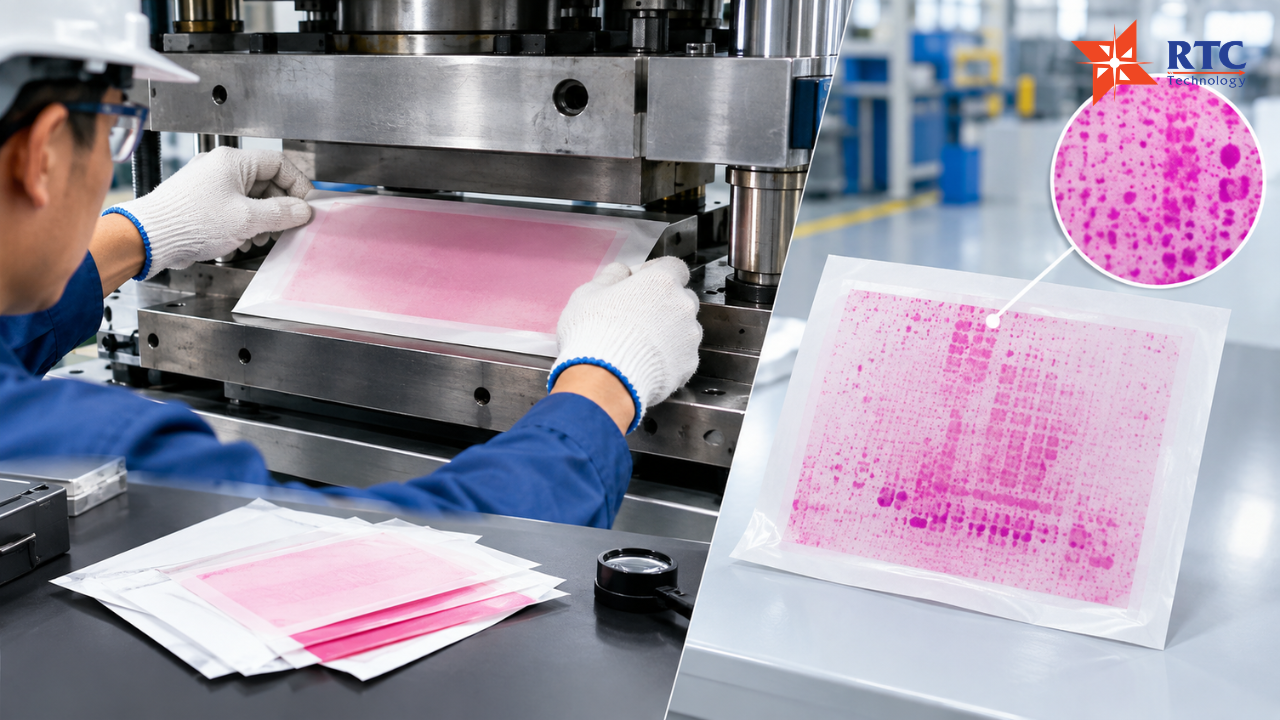

Fuji Prescale giúp kiểm tra vùng tiếp xúc giữa các chi tiết, từ đó đánh giá lực ép có được phân bố phù hợp hay không

4. Ứng dụng phim Fuji Prescale trong sản xuất công nghiệp

Kiểm tra lực ép trong quá trình lắp ráp

Trong các công đoạn lắp ráp, lực ép không phù hợp có thể ảnh hưởng đến độ chính xác hoặc chất lượng của sản phẩm. Fuji Prescale giúp kiểm tra vùng tiếp xúc giữa các chi tiết, từ đó đánh giá lực ép có được phân bố phù hợp hay không. Phương pháp này đặc biệt hữu ích khi cần kiểm tra nhanh mà không làm thay đổi đáng kể quy trình lắp ráp.

Kiểm tra độ đồng đều của bề mặt tiếp xúc

Với các chi tiết yêu cầu tiếp xúc đồng đều, chỉ một số điểm chịu lực quá lớn cũng có thể gây ảnh hưởng đến độ bền và khả năng vận hành. Phim Prescale thể hiện trực quan vùng chịu áp lực, giúp phát hiện những khu vực tiếp xúc không đồng đều và hỗ trợ điều chỉnh vị trí hoặc kết cấu chi tiết.

Kiểm tra lực kẹp và lực ép của cơ cấu máy

Phim Fuji Prescale có thể được ứng dụng để đánh giá lực kẹp, lực ép của cơ cấu máy, cơ cấu đóng mở hoặc các bộ phận tạo áp lực. Kết quả kiểm tra giúp kỹ thuật viên nhận biết tình trạng phân bố lực và xác định những vị trí cần căn chỉnh.

Kiểm tra khuôn, jig và đồ gá

Trong quá trình thiết kế và vận hành khuôn, jig, đồ gá, việc kiểm tra áp lực tiếp xúc giúp hạn chế tình trạng lực tập trung tại một số điểm. Fuji Prescale có thể hỗ trợ xác định vùng chịu lực bất thường, qua đó phục vụ quá trình tối ưu thiết kế và căn chỉnh thiết bị.

Ứng dụng trong điện tử, ô tô và cơ khí chính xác

Phim đo áp lực Fuji Prescale còn được ứng dụng trong nhiều công đoạn sản xuất linh kiện điện tử, ô tô và cơ khí chính xác, nơi yêu cầu cao về độ đồng đều của lực ép và bề mặt tiếp xúc. Đây là công cụ hữu ích để kiểm tra nhanh, phát hiện sai lệch và hỗ trợ nâng cao độ ổn định của quy trình sản xuất.

5. Kết luận

Phim đo áp lực Fuji Prescale là công cụ hữu ích trong các bài toán kiểm tra lực ép, đánh giá sự phân bố áp lực và xác định những vị trí tiếp xúc không đồng đều trong sản xuất công nghiệp. Với khả năng thể hiện trực quan vùng chịu lực, phim hỗ trợ kỹ thuật viên kiểm tra, căn chỉnh khuôn, jig, đồ gá, cơ cấu kẹp cũng như nhiều công đoạn lắp ráp khác mà không cần triển khai hệ thống đo phức tạp cho những phép kiểm tra cơ bản.

Để đạt kết quả phù hợp, doanh nghiệp cần lựa chọn đúng loại phim theo dải áp lực, điều kiện sử dụng và đặc điểm của từng ứng dụng. Khi kết hợp với các phương pháp đo lường hoặc hệ thống kiểm tra chuyên dụng, Fuji Prescale có thể trở thành một phần trong quy trình kiểm soát chất lượng toàn diện.

RTC Technology là đối tác chiến lược của Fujifilm, sẵn sàng tư vấn và cung cấp giải pháp phim đo áp lực Fuji Prescale phù hợp với yêu cầu kiểm tra thực tế của doanh nghiệp. Nếu bạn đang cần đánh giá lực ép, phân bố áp lực hoặc tìm giải pháp kiểm tra cho dây chuyền sản xuất, hãy liên hệ RTC Technology để được tư vấn loại phim và phương án ứng dụng phù hợp.
