Máy đọc mã vạch QR code công nghiệp hoạt động như thế nào?

Máy đọc mã vạch QR code công nghiệp là thiết bị kết hợp hệ thống quang học, cảm biến hình ảnh, thuật toán xử lý ảnh và bộ giải mã mã 2D để nhận diện, giải mã và truyền dữ liệu QR code về PLC, máy tính công nghiệp hoặc các hệ thống quản lý như MES, WMS. Hiệu quả đọc phụ thuộc vào nhiều yếu tố như kích thước mã, tốc độ chuyển động, khoảng cách đọc, độ tương phản, bề mặt sản phẩm và điều kiện chiếu sáng.

Vì vậy, việc lựa chọn đầu đọc QR code công nghiệp cần dựa trên điều kiện ứng dụng thực tế thay vì chỉ nhìn vào độ phân giải hoặc khả năng đọc mã được công bố trên thông số thiết bị.

1. Máy đọc mã vạch QR code công nghiệp đọc và giải mã dữ liệu như thế nào?

Quy trình cơ bản có thể được hình dung theo chuỗi:

Chiếu sáng → thu nhận hình ảnh → tiền xử lý ảnh → định vị mã → giải mã → xác thực dữ liệu → truyền dữ liệu về hệ thống.

- Thu nhận hình ảnh

Bước đầu tiên là thu nhận hình ảnh. Cảm biến của máy đọc ghi lại vùng chứa mã QR khi sản phẩm đi qua vị trí đọc. Khác với camera thông thường, hệ thống đọc mã công nghiệp thường được thiết kế với quang học và thuật toán tối ưu cho nhiệm vụ nhận dạng mã, thay vì tạo ra hình ảnh đẹp cho mắt người.

Chất lượng hình ảnh đầu vào quyết định trực tiếp khả năng giải mã. Nếu mã QR bị nhòe do chuyển động, thiếu sáng, quá sáng hoặc xuất hiện vùng phản xạ trên bề mặt kim loại, thuật toán phía sau có thể không đủ thông tin để khôi phục dữ liệu.

- Tiền xử lý

Sau khi thu được ảnh, thiết bị thực hiện tiền xử lý. Các thao tác có thể bao gồm điều chỉnh độ tương phản, giảm nhiễu, xử lý vùng sáng tối và tối ưu hình ảnh để tăng khả năng nhận diện các module của mã QR. Đây là điểm quan trọng bởi khả năng đọc thực tế không chỉ phụ thuộc vào số megapixel của cảm biến.

- Giải mã và xác thực dữ liệu

Tiếp theo, bộ giải mã xác định vị trí mã QR trong ảnh thông qua các đặc điểm hình học đặc trưng, sau đó phân tích cấu trúc mã để khôi phục chuỗi dữ liệu. Cơ chế sửa lỗi của QR code cho phép dữ liệu vẫn có thể được đọc trong một mức độ nhất định ngay cả khi mã bị che khuất hoặc hư hỏng. Tuy nhiên, khả năng sửa lỗi không đồng nghĩa với việc có thể bỏ qua chất lượng in và điều kiện hình ảnh.

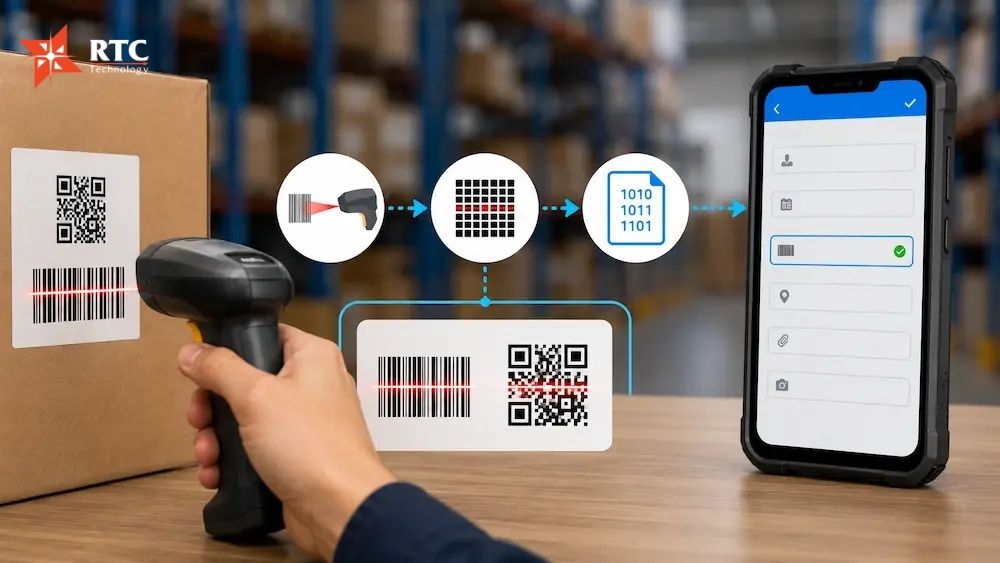

Bộ giải mã xác định vị trí mã QR thông qua các đặc điểm hình học đặc trưng để phân tích cấu trúc mã để khôi phục chuỗi dữ liệu

Sau khi giải mã, dữ liệu có thể được kiểm tra theo quy tắc định sẵn. Ví dụ, hệ thống có thể xác nhận mã có đúng định dạng hay không, có trùng với mã đã đọc trước đó hay có khớp với mã sản phẩm đang được sản xuất hay không.

- Truyền dữ liệu

Cuối cùng, dữ liệu được truyền tới PLC, máy tính công nghiệp, hệ thống MES, WMS hoặc phần mềm quản lý sản xuất thông qua giao tiếp phù hợp. Khi đó, máy đọc QR trở thành một mắt xích trong hệ thống truy xuất nguồn gốc thay vì một thiết bị đọc mã độc lập.

>>> Xem thêm: Camera đọc QR code công nghiệp hoạt động như thế nào?

2. Vì sao cùng một mã QR nhưng điều kiện công nghiệp lại khó đọc hơn?

Trong thực tế triển khai, vấn đề thường nằm ở chất lượng ảnh mà thiết bị nhận được tại thời điểm đọc.

Một mã QR được in rõ trên giấy có thể đọc dễ dàng bằng điện thoại. Nhưng khi mã được khắc laser trên kim loại, in trên nhựa có độ bóng cao hoặc đặt trên bề mặt cong, bài toán trở nên phức tạp hơn đáng kể với 4 yếu tố sau:

- Thứ nhất là chuyển động

Khi sản phẩm chạy trên băng tải, thời gian phơi sáng quá dài có thể tạo ra hiện tượng nhòe chuyển động. Tăng tốc độ màn trập giúp giảm nhòe nhưng đồng thời làm giảm lượng ánh sáng thu được. Vì vậy, thiết kế chiếu sáng phải được tính toán cùng với tốc độ dây chuyền.

- Thứ hai là phản xạ bề mặt

Kim loại, kính, nhựa bóng hoặc màng bao bì có thể phản xạ trực tiếp ánh sáng về cảm biến. Một vùng sáng mạnh che phủ module của QR code có thể khiến thuật toán không thể phân biệt chính xác các vùng đen và trắng.

- Thứ ba là kích thước mã và khoảng cách đọc

Không nên chỉ nhìn vào độ phân giải tổng thể của camera. Điều quan trọng hơn là mã QR chiếm bao nhiêu pixel trên ảnh và mỗi module của mã được thể hiện rõ đến mức nào. Khi mã quá nhỏ trong trường nhìn, độ phân giải thực tế dành cho mã sẽ không đủ dù cảm biến có số megapixel lớn.

- Thứ tư là vị trí và góc đặt mã

Sản phẩm có thể xoay, rung hoặc thay đổi vị trí khi di chuyển. Một hệ thống được thiết kế tốt phải tính đến sai lệch vị trí thay vì giả định mã luôn xuất hiện chính xác tại một tọa độ cố định.

Do đó, khi lựa chọn QR code reader công nghiệp, cần đánh giá cả camera, ống kính, ánh sáng, khoảng cách, tốc độ dây chuyền và cách sản phẩm được định vị. Chỉ thay đổi đầu đọc mà không xử lý nguyên nhân gây suy giảm chất lượng ảnh thường không giải quyết triệt để vấn đề.

3. Khi nào máy đọc QR code nên được tích hợp với Machine Vision?

Đây là ranh giới quan trọng giữa một hệ thống đọc mã và một hệ thống kiểm tra bằng thị giác máy.

Nếu yêu cầu chỉ là đọc một mã QR và gửi chuỗi dữ liệu về PLC, một đầu đọc mã công nghiệp chuyên dụng có thể đáp ứng tốt. Nhưng khi bài toán chuyển sang xác định “mã có đúng với sản phẩm hay không?”, “mã có nằm đúng vị trí không?” hoặc “sản phẩm có đạt tiêu chuẩn ngoại quan không?”, chỉ đọc mã là chưa đủ.

Ví dụ, trên một linh kiện điện tử có thể đồng thời xuất hiện mã QR, ký hiệu sản phẩm và các đặc điểm hình học cần kiểm tra. Hệ thống Machine Vision có thể thực hiện chuỗi kiểm tra: Xác định sản phẩm → định vị → đọc QR code → đối chiếu dữ liệu → kiểm tra ngoại quan → đưa ra kết quả OK/NG.

Trong trường hợp này, QR code trở thành một nguồn dữ liệu nhận dạng trong toàn bộ quy trình kiểm tra.

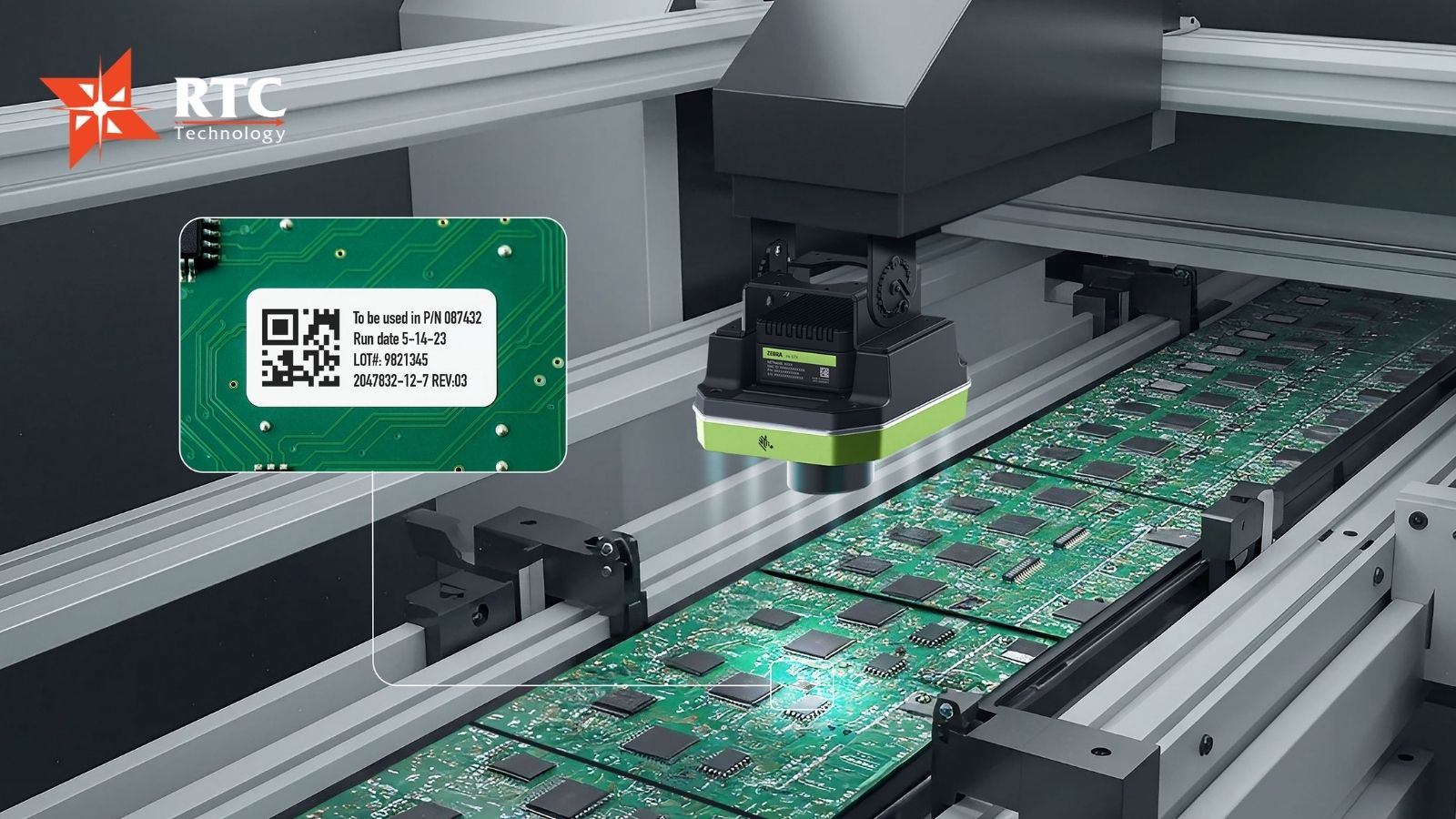

QR code trở thành một nguồn dữ liệu nhận dạng trong toàn bộ quy trình kiểm tra

Đây cũng là lý do cần phân biệt đầu đọc QR code công nghiệp với camera Machine Vision. Đầu đọc chuyên dụng thường được tối ưu mạnh cho việc phát hiện và giải mã mã. Trong khi đó, hệ thống Machine Vision có phạm vi rộng hơn, có thể kết hợp các thuật toán như định vị mẫu, đo kích thước, kiểm tra khuyết tật, nhận dạng ký tự OCR/OCV và đối chiếu nhiều đặc điểm trên cùng một sản phẩm.

Với các dây chuyền có yêu cầu truy xuất nguồn gốc cao, việc kết hợp đọc mã với kiểm tra hình ảnh giúp giảm một rủi ro quan trọng: đọc đúng mã nhưng kiểm tra sai sản phẩm.

Ví dụ, hệ thống có thể đọc được QR code hoàn toàn chính xác nhưng mã đó lại thuộc về một model khác. Nếu chỉ có chức năng giải mã, hệ thống vẫn có thể trả về kết quả “đọc thành công”. Khi kết hợp với dữ liệu sản xuất và Machine Vision, hệ thống có thể xác minh tính nhất quán giữa mã nhận dạng, model và đặc điểm thực tế của sản phẩm.
