Phim đo lường áp lực Fuji Prescale: Giải pháp đo lực ép Connector & Pin chuẩn xác

Trong sản xuất điện tử, connector và pin thường có kích thước nhỏ, nhiều điểm tiếp xúc và yêu cầu cao về độ chính xác khi lắp ráp. Chỉ một thay đổi nhỏ về lực ép cũng có thể ảnh hưởng đến khả năng tiếp xúc và độ ổn định của linh kiện. Tuy nhiên, việc kiểm tra lực ép tại từng điểm bằng các phương pháp thông thường không phải lúc nào cũng thuận tiện, đặc biệt với những khu vực có hình dạng phức tạp hoặc nhiều điểm tiếp xúc gần nhau.

Đây là lý do phim đo lường áp lực Fuji Prescale được ứng dụng trong các bài toán đo lực ép connector và đo lực ép pin, giúp kỹ thuật viên trực quan hóa vùng chịu lực và phát hiện những vị trí có phân bố áp lực bất thường.

1. Vì sao nên sử dụng Fuji Prescale để đo lực ép Connector và Pin?

Những vấn đề khi kiểm tra lực ép Connector và Pin

Trong quá trình lắp ráp, lực ép giữa connector, pin và các bề mặt tiếp xúc cần được kiểm soát phù hợp. Nếu lực không được phân bố đồng đều, một số điểm có thể chịu lực quá thấp hoặc quá cao.

Lực ép quá thấp có thể khiến điểm tiếp xúc không ổn định, làm tăng nguy cơ phát sinh vấn đề trong quá trình truyền tín hiệu hoặc dòng điện. Ngược lại, lực ép quá cao có thể tạo áp lực không cần thiết lên linh kiện, gây biến dạng hoặc ảnh hưởng đến độ bền trong quá trình sử dụng.

Đặc biệt, khi lực bị tập trung tại một số vị trí, doanh nghiệp có thể khó xác định nguyên nhân chỉ bằng quan sát trực quan. Điều này đặt ra yêu cầu về một phương pháp kiểm tra có khả năng thể hiện rõ vị trí và sự phân bố của lực ép.

Fuji Prescale giúp trực quan hóa vùng chịu lực

Với khả năng tạo dấu màu tại những khu vực chịu áp lực, Fuji Prescale giúp kỹ thuật viên nhanh chóng quan sát vùng tiếp xúc sau khi thực hiện thao tác ép. Dựa trên dấu áp lực, người dùng có thể:

- Xác định vùng tiếp xúc thực tế giữa connector/pin và bề mặt đối diện.

- Phát hiện vị trí đang chịu lực tập trung.

- Nhận biết những điểm có lực ép bất thường.

- Đánh giá sự đồng đều giữa nhiều điểm tiếp xúc.

- So sánh sự thay đổi về phân bố lực trước và sau khi điều chỉnh thiết kế hoặc cơ cấu lắp ráp.

Nhờ đó, Fuji Prescale không chỉ hỗ trợ đo lực ép connector và pin, mà còn cung cấp cơ sở trực quan cho quá trình phân tích nguyên nhân và cải tiến thiết kế.

Hỗ trợ kiểm soát chất lượng và nâng cao độ tin cậy

Việc kiểm tra lực ép bằng Fuji Prescale có thể được triển khai trong nhiều giai đoạn, từ R&D, thử nghiệm thiết kế, kiểm tra jig/fixture đến kiểm soát chất lượng trong sản xuất. Khi phát hiện sự phân bố lực không phù hợp, doanh nghiệp có thể nhanh chóng kiểm tra lại thiết kế connector, vị trí pin, cơ cấu ép hoặc điều kiện lắp ráp.

Với cách tiếp cận trực quan và linh hoạt, phim đo lường áp lực Fuji Prescale trở thành công cụ hữu ích giúp doanh nghiệp kiểm soát lực tiếp xúc, phát hiện sớm bất thường và góp phần nâng cao độ ổn định của sản phẩm điện tử.

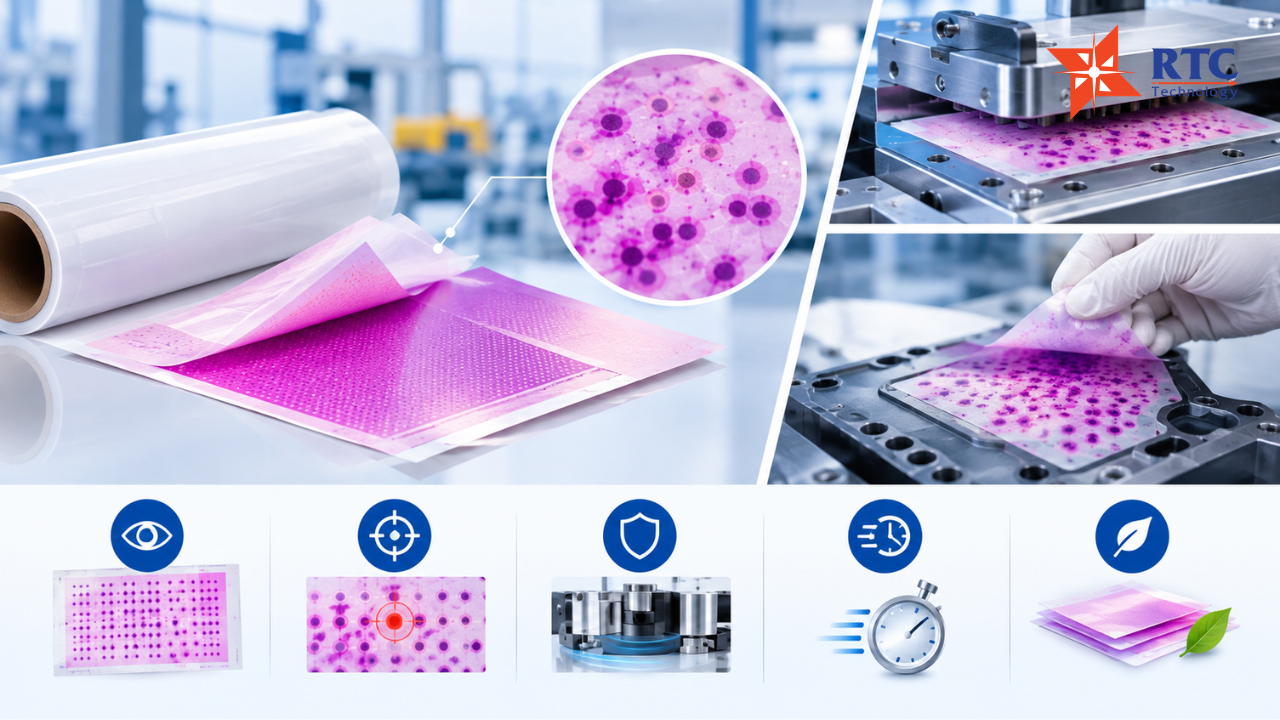

 Fuji Prescale được ứng dụng trong nhiều bài toán kiểm tra áp lực và lực tiếp xúc nhờ khả năng thể hiện trực quan vùng chịu lực

2. Ưu điểm của phim đo lường áp lực Fuji Prescale

Phim đo lường áp lực Fuji Prescale được ứng dụng trong nhiều bài toán kiểm tra áp lực và lực tiếp xúc nhờ khả năng thể hiện trực quan vùng chịu lực. Đặc biệt trong các ứng dụng như đo lực ép connector, đo lực ép pin, Fuji Prescale giúp kỹ thuật viên nhanh chóng nhận biết sự phân bố lực mà không cần triển khai một hệ thống đo phức tạp.

Kiểm tra trực quan và phát hiện điểm bất thường

Một trong những ưu điểm nổi bật của Fuji Prescale là khả năng hiển thị trực quan vùng phân bố áp lực. Sau khi chịu lực, phim tạo ra các dấu màu tại khu vực tiếp xúc, giúp người dùng dễ dàng quan sát hình dạng và vị trí chịu lực.

Từ kết quả này, kỹ thuật viên có thể nhanh chóng phát hiện các điểm chịu lực không đồng đều, khu vực tập trung áp lực hoặc những vị trí có lực ép thấp hơn so với yêu cầu. Đây là cơ sở hữu ích để kiểm tra nguyên nhân và thực hiện các điều chỉnh cần thiết.

Linh hoạt với nhiều bài toán đo lực

Fuji Prescale có nhiều loại phim với các dải đo áp lực khác nhau, cho phép lựa chọn theo mức áp lực của từng ứng dụng. Phim cũng có thể được cắt theo kích thước và hình dạng phù hợp với khu vực cần kiểm tra, từ những bề mặt tương đối lớn đến các vị trí tiếp xúc nhỏ.

Nhờ đó, giải pháp có thể đáp ứng nhiều nhu cầu kiểm tra trong sản xuất điện tử, cơ khí chính xác, lắp ráp linh kiện và kiểm tra jig/fixture.

Dễ triển khai trong R&D và sản xuất

Không yêu cầu hệ thống đo phức tạp, Fuji Prescale có thể được sử dụng linh hoạt trong R&D, kiểm tra chất lượng và cải tiến quy trình. Kỹ thuật viên có thể thực hiện kiểm tra trực tiếp tại khu vực sản xuất, giúp tiết kiệm thời gian trong quá trình xác định vấn đề.

Đặc biệt, kết quả phân bố áp lực còn hỗ trợ phân tích nguyên nhân khi lực ép không đạt yêu cầu, so sánh trước và sau khi thay đổi thiết kế hoặc cơ cấu lắp ráp. Đây là cơ sở để doanh nghiệp tối ưu quy trình, nâng cao độ ổn định và kiểm soát chất lượng sản phẩm hiệu quả hơn.

3. Ứng dụng Fuji Prescale trong đo lực ép Pin

Đo lực ép giữa Pin và điểm tiếp xúc

Khi thực hiện đo lực ép pin, phim Fuji Prescale có thể được đặt giữa pin và bề mặt tiếp xúc cần kiểm tra. Khi cơ cấu thực hiện thao tác ép, lực tác động sẽ tạo ra dấu màu trên phim tại các khu vực chịu áp lực.

Thông qua vùng màu hiển thị, kỹ thuật viên có thể xác định vùng tiếp xúc thực tế giữa pin và điểm tiếp xúc, đồng thời đánh giá mức độ phân bố lực trên toàn bộ khu vực. Đây là cơ sở hữu ích để kiểm tra xem lực ép có được truyền đều hay đang tập trung tại một số vị trí nhất định.

Phát hiện lực ép không đồng đều trên Pin

Fuji Prescale giúp phát hiện những khu vực có lực ép bất thường một cách trực quan. Lực ép quá thấp có thể làm giảm độ ổn định của điểm tiếp xúc, trong khi lực ép quá cao có nguy cơ gây biến dạng hoặc ảnh hưởng đến độ bền của linh kiện.

Trường hợp lực phân bố không đồng đều, doanh nghiệp có thể kiểm tra lại thiết kế pin, bề mặt tiếp xúc hoặc cơ cấu lắp ráp để xác định nguyên nhân. Việc quan sát trực tiếp vùng chịu lực giúp rút ngắn quá trình phân tích và hỗ trợ đưa ra phương án điều chỉnh phù hợp.

Kiểm tra lực ép Pin trong quá trình sản xuất

Ứng dụng Fuji Prescale trong đo lực ép pin không chỉ giới hạn ở giai đoạn R&D mà còn có thể được triển khai trong quá trình sản xuất. Phim có thể được sử dụng để kiểm tra mẫu đầu vào, xác nhận lực ép trong quá trình lắp ráp hoặc đánh giá sau khi thay đổi jig/fixture.

Việc kiểm tra định kỳ giúp doanh nghiệp phát hiện sớm sự thay đổi về lực tiếp xúc, từ đó hỗ trợ kiểm soát chất lượng, ổn định quy trình lắp ráp và nâng cao độ tin cậy của sản phẩm.

4. Ứng dụng Fuji Prescale trong đo lực ép Connector

Kiểm tra lực ép tại các điểm tiếp xúc Connector

Khi thực hiện đo lực ép connector, phim Fuji Prescale được đặt giữa các bề mặt tiếp xúc hoặc tại vị trí cần kiểm tra. Sau khi connector được ép theo điều kiện thực tế, lực tác động sẽ làm thay đổi màu trên phim tại những khu vực chịu áp lực.

Dựa trên dấu màu tạo ra, kỹ thuật viên có thể quan sát vị trí tiếp xúc và đánh giá mức độ phân bố lực giữa các chân connector. Những khu vực có dấu màu rõ và phân bố đồng đều cho thấy lực ép được truyền tương đối ổn định, trong khi sự khác biệt về mức độ màu có thể là dấu hiệu cần kiểm tra thêm.

Phát hiện điểm tiếp xúc có lực ép bất thường

Một trong những ưu điểm của Fuji Prescale là khả năng giúp phát hiện nhanh các điểm có lực ép quá thấp, quá cao hoặc phân bố không đồng đều. Những điểm có áp lực thấp có thể dẫn đến tiếp xúc không ổn định, trong khi lực ép quá cao có thể gây ảnh hưởng đến connector hoặc các linh kiện liên quan.

Thông qua hình ảnh phân bố áp lực trên phim, doanh nghiệp có thêm cơ sở để xác định vị trí bất thường và kiểm tra nguyên nhân trong thiết kế hoặc quá trình lắp ráp.

Hỗ trợ kiểm tra và cải tiến thiết kế Connector

Kết quả từ phim Fuji Prescale còn có thể được sử dụng để kiểm tra cơ cấu ép, đánh giá độ chính xác khi lắp ráp và cải tiến thiết kế connector. Doanh nghiệp có thể thực hiện đo trước và sau khi thay đổi jig, fixture hoặc quy trình lắp ráp để so sánh sự thay đổi về phân bố lực.

Nhờ đó, Fuji Prescale không chỉ hỗ trợ đo lực ép connector mà còn cung cấp dữ liệu trực quan cho quá trình phân tích nguyên nhân, tối ưu thiết kế và kiểm soát chất lượng sản phẩm.

5. Quy trình đo lực ép Connector và Pin bằng Fuji Prescale

Để kết quả đo lực ép connector và pin có tính nhất quán, việc lựa chọn đúng loại phim, vị trí đặt phim và điều kiện kiểm tra đóng vai trò quan trọng. Với phim đo lường áp lực Fuji Prescale, doanh nghiệp có thể thực hiện kiểm tra theo quy trình tương đối đơn giản, đồng thời trực quan hóa sự phân bố lực tại các điểm tiếp xúc. Quy trình có thể triển khai theo 5 bước sau:

Bước 1: Xác định vị trí cần đo và dải áp lực dự kiến

Trước khi tiến hành đo, cần xác định chính xác khu vực cần kiểm tra trên connector hoặc pin. Vị trí có thể là các chân tiếp xúc, bề mặt tiếp xúc giữa pin và connector hoặc khu vực chịu lực từ cơ cấu lắp ráp.

Đồng thời, cần xác định dải áp lực dự kiến của ứng dụng để làm cơ sở lựa chọn loại Fuji Prescale phù hợp. Việc xác định đúng phạm vi đo giúp kết quả thu được có giá trị tham chiếu tốt hơn.

Bước 2: Chọn loại phim Fuji Prescale phù hợp

Fuji Prescale có nhiều loại với các dải áp lực khác nhau, do đó cần lựa chọn phim dựa trên mức lực dự kiến tại vị trí kiểm tra.

Với các ứng dụng đo lực ép connector và đo lực ép pin, việc lựa chọn đúng dải đo giúp dấu màu thể hiện rõ hơn sự khác biệt về áp lực giữa các điểm tiếp xúc, đồng thời hạn chế tình trạng dấu màu quá nhạt hoặc quá đậm.

Bước 3: Cắt phim theo khu vực cần kiểm tra

Sau khi lựa chọn phim, tiến hành cắt Fuji Prescale theo hình dạng và kích thước phù hợp với khu vực cần đo. Kích thước phim nên vừa đủ để bao phủ vùng tiếp xúc, tránh ảnh hưởng đến thao tác lắp ráp hoặc làm thay đổi điều kiện tiếp xúc thực tế.

Trong quá trình chuẩn bị, cần hạn chế làm nhăn, gấp hoặc gây tổn thương bề mặt phim.

Bước 4: Đặt phim vào vị trí tiếp xúc và thực hiện thao tác ép

Đặt phim vào đúng vị trí giữa hai bề mặt cần kiểm tra, chẳng hạn giữa pin và điểm tiếp xúc hoặc tại khu vực tiếp xúc của connector. Sau đó thực hiện thao tác ép theo điều kiện thực tế của quá trình lắp ráp.

Lực tác động sẽ tạo dấu màu trên phim tại những khu vực chịu áp lực, phản ánh trực quan vùng tiếp xúc và sự phân bố lực.

Bước 5: Đánh giá dấu màu và phân tích phân bố áp lực

Sau khi hoàn tất thao tác ép, lấy phim ra và kiểm tra dấu màu được tạo thành. Dựa trên hình dạng, mức độ và sự phân bố của vùng màu, kỹ thuật viên có thể xác định vị trí chịu lực, mức độ đồng đều giữa các điểm tiếp xúc và những khu vực có lực ép bất thường.

Kết quả có thể được sử dụng để so sánh giữa các mẫu, đánh giá trước và sau khi thay đổi jig/fixture hoặc cải tiến thiết kế connector, pin. Qua đó, Fuji Prescale hỗ trợ doanh nghiệp kiểm soát lực tiếp xúc và tìm ra các yếu tố cần điều chỉnh trong quá trình sản xuất.

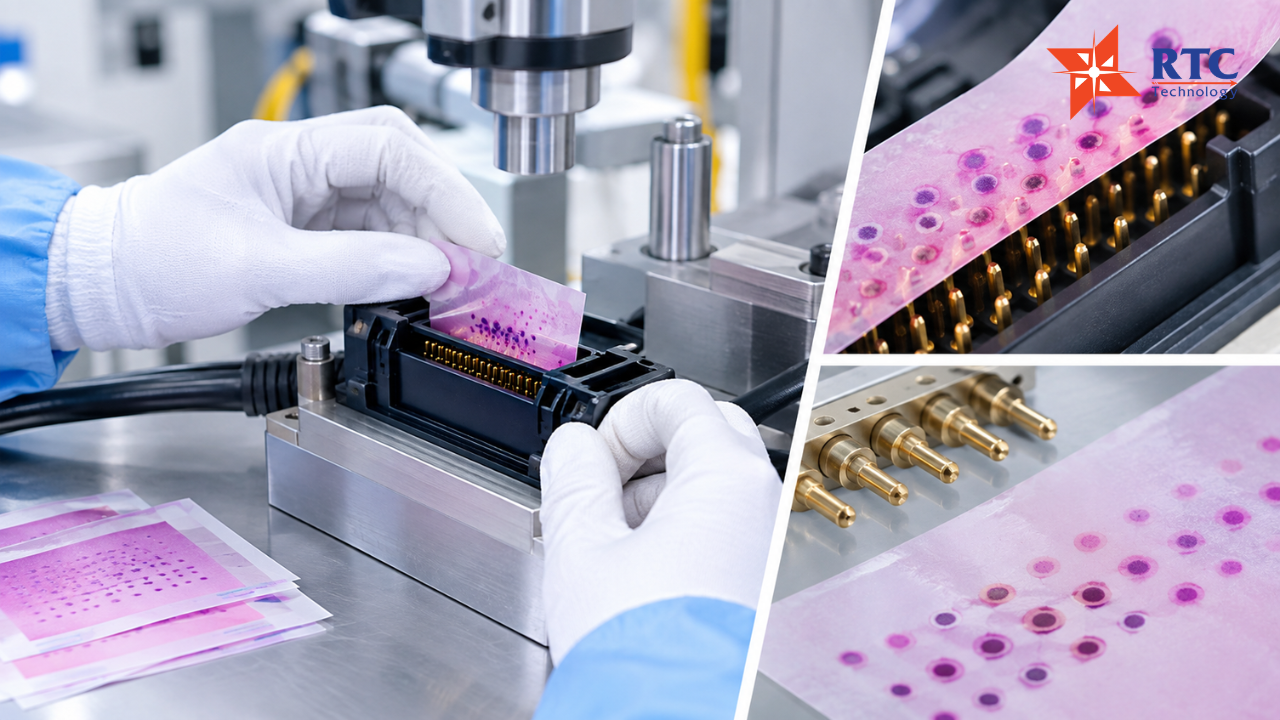

Phim đo lường áp lực Fuji Prescale kiểm tra trực quan vùng phân bố áp lực

5. RTC Technology - Cung cấp phim đo lường áp lực Fuji Prescale và giải pháp đo lực ép

Với những bài toán yêu cầu kiểm soát chính xác lực tiếp xúc và phân bố áp lực, việc lựa chọn đúng loại phim và phương pháp kiểm tra có vai trò quan trọng. RTC Technology là đối tác chiến lược của Fujifilm, cung cấp phim đo lường áp lực Fuji Prescale và tư vấn giải pháp theo yêu cầu thực tế của từng ứng dụng.

Thay vì chỉ cung cấp vật tư, RTC Technology hỗ trợ doanh nghiệp xác định loại phim, dải áp lực, kích thước phim và phương pháp kiểm tra phù hợp với điều kiện sử dụng. Giải pháp có thể được ứng dụng trong nhiều bài toán như đo lực ép connector, đo lực ép pin, kiểm tra phân bố áp lực, đánh giá jig/fixture và kiểm tra lực tiếp xúc trong sản xuất điện tử.

Tùy thuộc vào đặc điểm sản phẩm và yêu cầu kiểm tra, RTC có thể tư vấn phương án triển khai phù hợp, giúp doanh nghiệp trực quan hóa vùng chịu lực, phát hiện điểm bất thường và có thêm cơ sở cho quá trình cải tiến thiết kế hoặc quy trình sản xuất.

Liên hệ RTC Technology để được tư vấn lựa chọn phim đo lường áp lực Fuji Prescale phù hợp với yêu cầu đo lực ép Connector, Pin và các ứng dụng kiểm tra áp lực trong sản xuất.
