Tối ưu kiểm tra lực ép bề mặt & mối nối với phim đo lường áp lực Prescale

Trong các công đoạn lắp ráp và sản xuất công nghiệp, việc kiểm soát lực ép giữa các bề mặt tiếp xúc có vai trò quan trọng đối với độ chính xác và chất lượng sản phẩm. Tuy nhiên, các phương pháp đo lực thông thường thường chỉ cung cấp giá trị tại một hoặc một số điểm, khó thể hiện đầy đủ sự phân bố áp lực trên toàn bộ bề mặt. Phim đo lường áp lực Prescale giúp giải quyết vấn đề này nhờ khả năng ghi nhận và trực quan hóa áp lực tại vùng tiếp xúc.

1. Vì sao nên sử dụng phim Prescale để kiểm tra lực ép bề mặt?

Trực quan hóa sự phân bố áp lực

Khi chịu tác động của lực ép, phim Prescale tạo ra sự thay đổi màu sắc tương ứng với mức áp lực tác động. Nhờ đó, người dùng không chỉ xác định được mức độ áp lực mà còn có thể quan sát trực tiếp vị trí tập trung áp lực, khu vực chịu lực thấp hoặc những vùng tiếp xúc chưa đồng đều. Đây là cơ sở hữu ích để đánh giá tình trạng tiếp xúc của các chi tiết.

Kiểm tra nhanh và không cần thiết bị đo cồng kềnh

Với cấu tạo mỏng và dễ đặt vào khu vực cần kiểm tra, phim Prescale có thể sử dụng tại nhiều vị trí mà các cảm biến hoặc thiết bị đo thông thường khó tiếp cận. Phương pháp này phù hợp với các bài toán kiểm tra lực ép trong không gian hẹp, bề mặt phức tạp hoặc giữa các chi tiết có khoảng cách nhỏ.

Phát hiện tình trạng phân bố áp lực không đồng đều

Kết quả trên phim giúp nhận diện các điểm có áp lực quá cao, khu vực thiếu lực ép hoặc sự sai lệch giữa nhiều vị trí tiếp xúc. Những thông tin này hỗ trợ kỹ thuật viên xác định sớm các vấn đề liên quan đến cơ cấu ép, kẹp hoặc bề mặt tiếp xúc.

Hỗ trợ kiểm soát và tối ưu quy trình sản xuất

Dữ liệu trực quan từ Prescale có thể được sử dụng để kiểm tra thiết kế, điều chỉnh cơ cấu ép/kẹp và đánh giá hiệu quả sau khi thay đổi thiết bị hoặc khuôn. Nhờ đó, doanh nghiệp có thêm cơ sở để tối ưu quy trình, nâng cao tính ổn định và kiểm soát chất lượng sản phẩm.

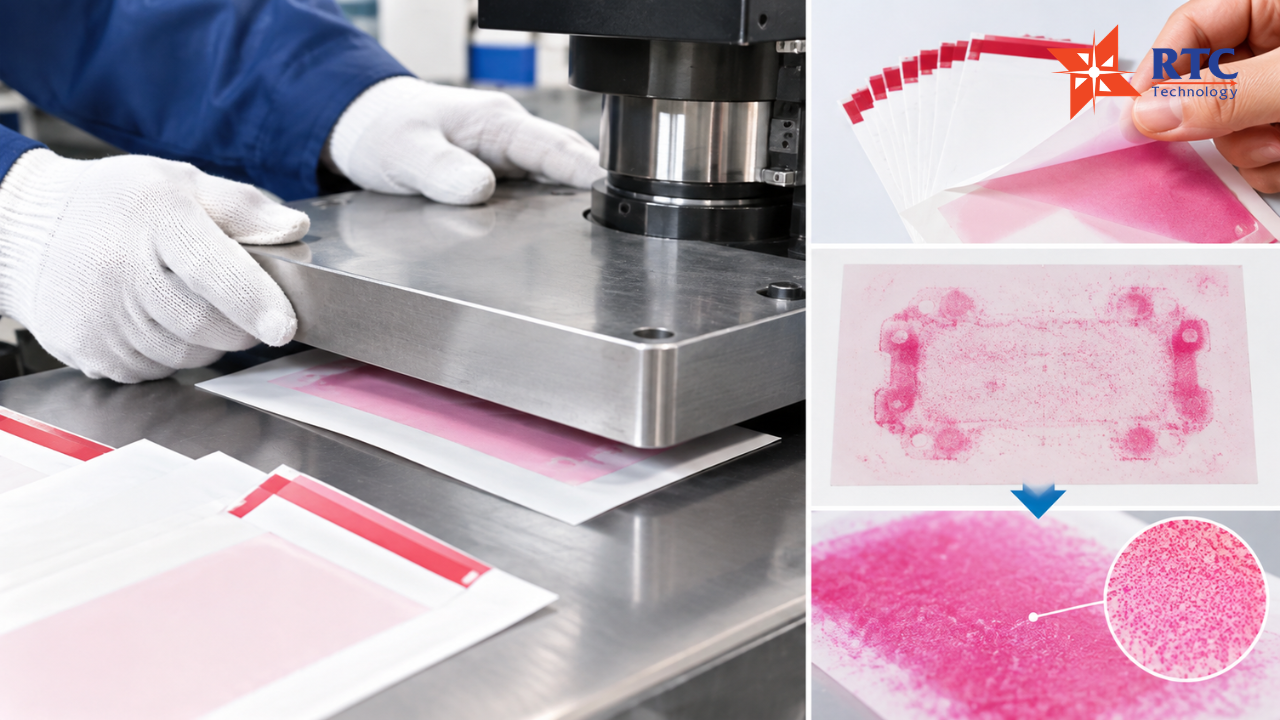

Phim đo lường áp lực Prescale như một phương pháp trực quan để kiểm tra và đánh giá sự phân bố áp lực

2. Các ứng dụng của phim đo lường áp lực Prescale trong sản xuất

Kiểm tra lực ép bề mặt tiếp xúc

Phim Prescale được sử dụng để kiểm tra mức độ tiếp xúc và phân bố áp lực giữa hai bề mặt khi có tác động của lực ép. Sau quá trình kiểm tra, vùng màu trên phim cho phép quan sát tương đối trực quan khu vực chịu lực cao, thấp hoặc không tiếp xúc đầy đủ.

Phương pháp này đặc biệt hữu ích khi cần đánh giá độ đồng đều của lực ép trên toàn bộ bề mặt, thay vì chỉ kiểm tra tại một điểm. Nếu xuất hiện vùng tiếp xúc không đạt yêu cầu, kỹ thuật viên có thể xác định vị trí cần điều chỉnh. Ứng dụng có thể gặp trong cơ khí chính xác, lắp ráp chi tiết, kiểm tra cơ cấu tiếp xúc và sản xuất linh kiện.

Kiểm tra lực kẹp khuôn

Trong các quy trình sử dụng khuôn, lực kẹp phân bố không đồng đều có thể dẫn đến sai lệch trong quá trình gia công hoặc ảnh hưởng đến chất lượng sản phẩm. Phim đo lường áp lực Prescale giúp kiểm tra sự phân bố lực trên bề mặt khuôn, từ đó phát hiện những khu vực chịu lực quá lớn hoặc thiếu lực.

Kết quả kiểm tra có thể được sử dụng làm cơ sở để điều chỉnh vị trí kẹp, cơ cấu ép hoặc thiết kế khuôn. Đây là một trong những ứng dụng phù hợp trong ép nhựa, dập, gia công và các quy trình sản xuất yêu cầu kiểm soát lực tác động giữa khuôn và chi tiết.

Đo phân bố áp lực Prescale trên bề mặt

Một ưu điểm đáng chú ý của Prescale là khả năng thể hiện phân bố áp lực trên vùng tiếp xúc thay vì chỉ cung cấp một giá trị đo đơn lẻ. Dựa trên sự thay đổi màu sắc của phim, người dùng có thể xác định các vùng áp lực cao/thấp và đánh giá mức độ đồng đều của lực tác động.

Doanh nghiệp cũng có thể thực hiện kiểm tra trước và sau khi điều chỉnh thiết bị, cơ cấu ép hoặc khuôn để so sánh kết quả. Hình ảnh phim sau khi đo có thể được lưu lại, giúp kỹ thuật viên thuận tiện hơn trong việc phân tích, đối chiếu và theo dõi quá trình cải tiến.

Kiểm tra lực nén linh kiện điện tử

Trong lĩnh vực điện tử, lực nén và áp lực tại các điểm tiếp xúc có thể ảnh hưởng đến độ ổn định của mối nối. Phim Prescale có thể được sử dụng để kiểm tra connector, pin và các vị trí tiếp xúc giữa linh kiện, qua đó đánh giá mức độ phân bố lực tại từng khu vực.

Kết quả kiểm tra giúp phát hiện tình trạng tiếp xúc không đồng đều, xác định điểm chịu lực bất thường và cung cấp dữ liệu trực quan để kỹ sư tối ưu cơ cấu lắp ráp. Đây là cơ sở hữu ích trong quá trình đánh giá thiết kế, thử nghiệm sản phẩm và kiểm soát chất lượng linh kiện điện tử.

3. Quy trình sử dụng phim đo lường áp lực Prescale

Để kết quả kiểm tra bằng phim đo lường áp lực Prescale có giá trị tham khảo và phản ánh đúng điều kiện thực tế, quá trình đo cần được thực hiện theo trình tự phù hợp. Tùy từng ứng dụng, người dùng có thể điều chỉnh cách đặt phim và điều kiện tác động lực. Tuy nhiên, quy trình cơ bản có thể triển khai qua 5 bước sau:

Bước 1: Xác định khu vực cần kiểm tra

Trước tiên, cần xác định chính xác vị trí cần đánh giá áp lực, chẳng hạn như bề mặt tiếp xúc, khu vực kẹp khuôn, điểm ép Connector, Pin hoặc vị trí tiếp xúc giữa các linh kiện. Việc xác định đúng vùng đo giúp lựa chọn kích thước phim và phương pháp đặt phim phù hợp.

Bước 2: Lựa chọn loại phim có dải áp lực phù hợp

Prescale có nhiều loại phim với các dải áp lực khác nhau. Do đó, cần xác định khoảng áp lực dự kiến của ứng dụng trước khi lựa chọn. Nếu dải đo không phù hợp, kết quả màu trên phim có thể không phản ánh chính xác mức áp lực thực tế. Đây là bước quan trọng để đảm bảo kết quả đo có tính tham khảo tốt.

Bước 3: Đặt phim Prescale vào vị trí cần đo

Cắt phim theo kích thước phù hợp và đặt tại khu vực cần kiểm tra. Bề mặt tiếp xúc nên được làm sạch, hạn chế bụi bẩn hoặc các yếu tố có thể ảnh hưởng đến quá trình tiếp xúc. Với những vị trí nhỏ hoặc có hình dạng phức tạp, cần đảm bảo phim nằm đúng vùng cần đánh giá và không bị xê dịch.

Bước 4: Tác động lực ép, kẹp hoặc nén

Tiến hành tác động lực theo đúng điều kiện thực tế của ứng dụng. Có thể là lực ép giữa hai bề mặt, lực kẹp khuôn hoặc lực nén tại vị trí Connector, Pin. Điều kiện tác động nên được kiểm soát để kết quả giữa các lần đo có thể so sánh với nhau.

Bước 5: Phân tích vùng màu và đánh giá phân bố áp lực

Sau khi hoàn tất quá trình tác động lực, quan sát vùng màu hình thành trên phim. Mức độ và sự phân bố màu giúp nhận diện các khu vực chịu áp lực cao, thấp hoặc không đồng đều. Kết quả có thể được lưu lại dưới dạng hình ảnh để so sánh trước - sau khi điều chỉnh thiết bị, khuôn hoặc cơ cấu ép, từ đó hỗ trợ quá trình tối ưu thiết kế và kiểm soát chất lượng.

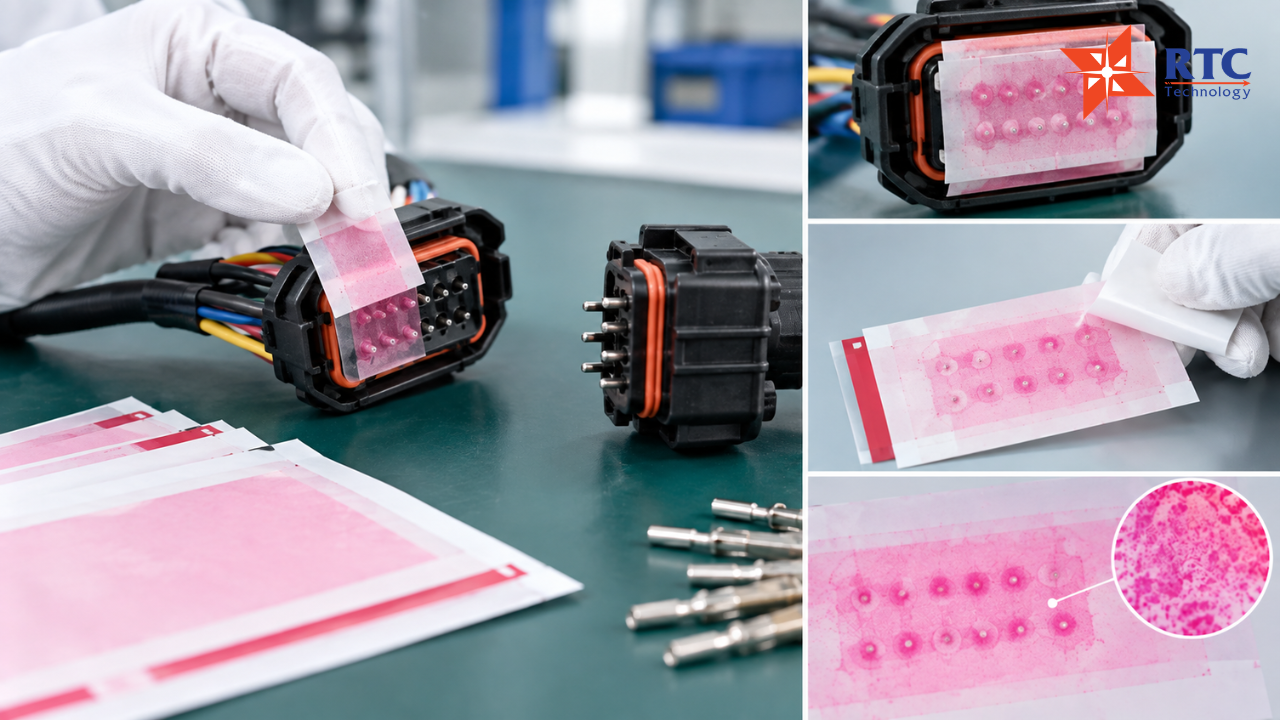

Phim Prescale có thể được sử dụng để kiểm tra connector, pin và các vị trí tiếp xúc giữa linh kiện

4. Câu hỏi thường gặp về phim đo lường áp lực Prescale

Phim đo lường áp lực Prescale hoạt động như thế nào?

Phim Prescale hoạt động dựa trên sự thay đổi màu sắc của lớp vật liệu nhạy áp lực khi chịu tác động của lực. Khi hai bề mặt ép vào phim, các vi nang trong lớp phim bị tác động và tạo ra vùng màu tương ứng với mức áp lực. Dựa trên màu sắc và thang chuẩn đi kèm, người dùng có thể đánh giá mức độ và sự phân bố áp lực trên khu vực tiếp xúc.

Prescale có đo được lực ép bề mặt tiếp xúc không?

Có. Prescale phù hợp để kiểm tra lực ép và sự phân bố áp lực tại bề mặt tiếp xúc. Phim có thể cho thấy những khu vực chịu áp lực cao, thấp hoặc không tiếp xúc đầy đủ. Tuy nhiên, cần lựa chọn đúng loại phim và dải áp lực phù hợp với điều kiện kiểm tra.

Có thể sử dụng Prescale để kiểm tra lực kẹp khuôn không?

Có. Phim Prescale có thể được đặt giữa các bề mặt khuôn để kiểm tra sự phân bố lực kẹp. Kết quả giúp phát hiện những vị trí chịu lực không đồng đều, từ đó hỗ trợ kỹ thuật viên điều chỉnh cơ cấu kẹp hoặc thiết kế khuôn.

Prescale có phù hợp để kiểm tra Connector và Pin không?

Có. Đây là một ứng dụng phổ biến trong kiểm tra linh kiện điện tử. Prescale giúp đánh giá áp lực tại các điểm tiếp xúc của Connector và Pin, qua đó phát hiện tình trạng tiếp xúc không đồng đều hoặc những vị trí chịu lực bất thường.

Làm thế nào để lựa chọn phim Prescale phù hợp?

Cần căn cứ vào khoảng áp lực dự kiến, diện tích và hình dạng bề mặt tiếp xúc cũng như yêu cầu của ứng dụng. Việc lựa chọn đúng dải áp lực giúp kết quả thể hiện rõ và phù hợp hơn với mục đích kiểm tra.

Kết quả đo Prescale được đọc và phân tích như thế nào?

Sau khi tác động lực, quan sát vùng màu trên phim và đối chiếu với thang màu/giá trị áp lực tương ứng. Ngoài mức áp lực, có thể phân tích hình dạng và sự phân bố của vùng màu để xác định điểm áp lực cao, thấp hoặc không đồng đều. Kết quả có thể được lưu lại dưới dạng hình ảnh để so sánh giữa các lần kiểm tra.

5. Giải pháp phim đo lường áp lực Prescale từ RTC Technology

Việc lựa chọn đúng loại phim đo lường áp lực và xây dựng phương pháp kiểm tra phù hợp có vai trò quan trọng trong việc đảm bảo kết quả đánh giá lực ép có tính chính xác và khả năng ứng dụng thực tế. Thay vì chỉ cung cấp vật tư, RTC Technology hướng đến việc hỗ trợ doanh nghiệp lựa chọn giải pháp phim đo lường áp lực Prescale phù hợp với từng bài toán sản xuất.

Cung cấp phim đo lường áp lực Prescale chính hãng

RTC Technology là đối tác chiến lược của Fujifilm trong lĩnh vực giải pháp Fuji Prescale, cung cấp các dòng phim đo lường áp lực với nhiều dải áp lực khác nhau. Tùy vào đặc điểm của bề mặt tiếp xúc, mức áp lực dự kiến và mục đích kiểm tra, doanh nghiệp có thể lựa chọn loại phim phù hợp thay vì sử dụng một sản phẩm cho mọi ứng dụng.

Tư vấn giải pháp kiểm tra lực ép theo ứng dụng

Mỗi bài toán kiểm tra có yêu cầu khác nhau về vị trí, mức áp lực và điều kiện tác động. RTC Technology hỗ trợ tư vấn phương án sử dụng Prescale cho nhiều ứng dụng như kiểm tra lực ép Connector & Pin, lực kẹp khuôn, áp lực giữa các bề mặt tiếp xúc và lực nén linh kiện điện tử.

Đối với những bài toán kiểm tra áp lực trong dây chuyền sản xuất, việc xác định đúng vị trí đặt phim và điều kiện kiểm tra cũng giúp kết quả thu được có giá trị tham khảo tốt hơn cho quá trình đánh giá và cải tiến.

Hỗ trợ phân tích và tối ưu kết quả đo

Bên cạnh việc lựa chọn phim, RTC Technology hỗ trợ doanh nghiệp xác định phương pháp kiểm tra phù hợp với từng ứng dụng. Kết quả đo có thể được phân tích dựa trên mức độ và sự phân bố vùng màu trên phim, qua đó nhận diện những khu vực có áp lực cao, thấp hoặc không đồng đều.

Từ kết quả thực tế, doanh nghiệp có thêm cơ sở để điều chỉnh cơ cấu ép, khuôn, thiết kế điểm tiếp xúc hoặc quy trình lắp ráp. Cách tiếp cận này giúp Prescale trở thành một công cụ hỗ trợ kiểm soát chất lượng và tối ưu sản xuất, thay vì chỉ đơn thuần là phương pháp kiểm tra tại một thời điểm.
