Tối ưu mối nối và bề mặt tiếp xúc với phim đo lường áp lực Fuji Prescale

Chất lượng mối nối cơ khí phụ thuộc lớn vào sự phân bố lực trên bề mặt tiếp xúc. Chỉ tiêu kích thước đạt yêu cầu vẫn chưa đảm bảo độ kín, khả năng truyền lực hay độ ổn định của cụm lắp ráp nếu áp lực phân bố không đồng đều. Phim đo lường áp lực Fuji Prescale tạo dấu màu theo từng vùng chịu lực, giúp xác định khu vực tiếp xúc yếu, điểm tập trung áp lực và cung cấp cơ sở trực quan để tối ưu mối nối.

1. Vì sao kiểm tra mối nối cần đánh giá cả phân bố áp lực?

Trong thực tế lắp ráp, lực tác động lên một mối nối hiếm khi được phân bố hoàn toàn đồng đều. Sai lệch độ phẳng, độ song song, dung sai gia công, biến dạng chi tiết, lực siết hoặc kết cấu gá đều có thể làm thay đổi trạng thái tiếp xúc.

Ví dụ, với một mặt bích sử dụng gioăng làm kín, tổng lực siết của các bu lông có thể đạt giá trị yêu cầu nhưng lực nén trên gioăng vẫn không đồng đều. Một số khu vực bị nén quá mức trong khi khu vực khác không đạt áp lực cần thiết. Khi đó, việc chỉ kiểm tra mô-men siết chưa phản ánh đầy đủ chất lượng của mối nối.

Tình trạng tương tự có thể xuất hiện ở các cụm kẹp, khuôn ép, đầu nối, cụm truyền lực hoặc các chi tiết cần áp sát theo một diện tích xác định.

Phim đo áp lực giải quyết một khoảng trống quan trọng trong quá trình kiểm tra: xác định hình thái tiếp xúc thực tế giữa hai bề mặt. Thông qua vùng màu trên phim, kỹ sư có thể nhận biết:

- Khu vực nào thực sự chịu áp lực.

- Vùng nào có áp lực thấp hoặc gần như không tiếp xúc.

- Áp lực có tập trung tại một số điểm hay không.

- Hai phía của mối nối có phân bố lực tương đối cân bằng không.

- Hình thái tiếp xúc thay đổi như thế nào sau khi điều chỉnh thiết kế hoặc quy trình lắp ráp.

Vì vậy, ứng dụng phim Fuji Prescale kiểm tra bề mặt tiếp xúc phù hợp với những bài toán mà mục tiêu không đơn thuần là xác định lực tổng, mà là đánh giá sự phân bố lực trên vùng tiếp xúc.

2. Nguyên lý hoạt động của phim đo áp lực Fuji Prescale?

Fuji Prescale là loại phim nhạy áp lực, tạo ra màu tại khu vực chịu tác động của lực. Mức độ màu hóa thay đổi theo áp lực tác động, nhờ đó hình thành một hình ảnh trực quan về sự phân bố áp lực trên bề mặt tiếp xúc.

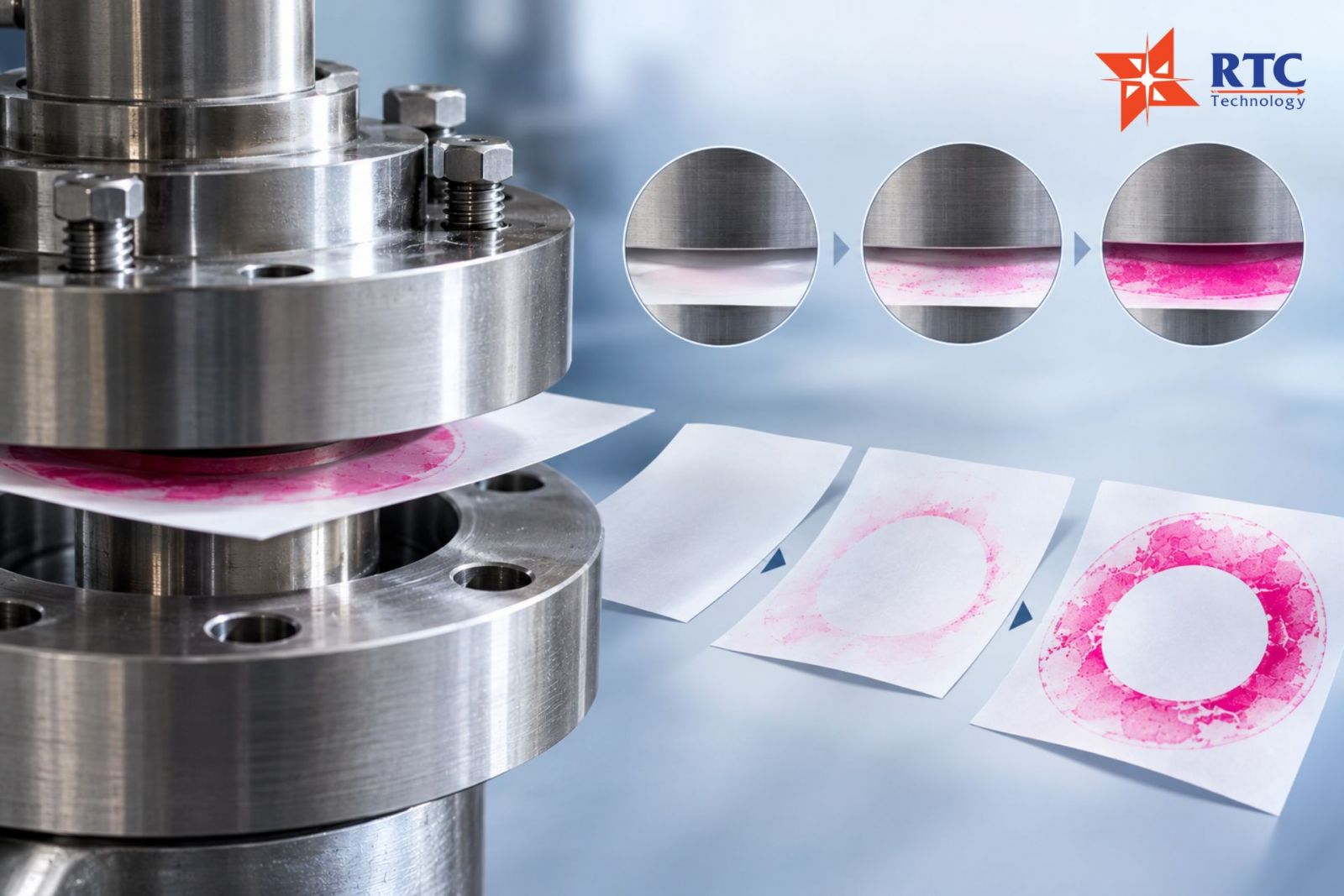

Phim đo lường áp lực Fuji Prescale là loại phim nhạy áp lực, tạo ra màu tại khu vực chịu tác động của lực

Fujifilm phát triển nhiều cấp phim Prescale với các khoảng áp lực khác nhau, từ mức áp lực thấp đến mức cao. Việc lựa chọn cấp phim phải dựa trên khoảng áp lực dự kiến của ứng dụng; chọn sai dải đo có thể làm giảm khả năng phân biệt giữa các vùng áp lực.

Điểm quan trọng khi ứng dụng fuji prescale trong kiểm tra mối nối là không nên chỉ nhìn vào một vùng màu đậm và kết luận rằng “áp lực cao” hoặc nhìn vùng trắng rồi kết luận “không tiếp xúc”. Cần xem xét hình thái phân bố trên toàn bộ vùng kiểm tra và đặt kết quả trong mối tương quan với kết cấu của chi tiết.

Chẳng hạn, một vùng màu đậm kéo dài theo đường mép có thể cho thấy lực đang tập trung tại mép tiếp xúc. Nếu vùng trung tâm lại có dấu màu yếu, vấn đề có thể liên quan đến độ phẳng hoặc biến dạng của bề mặt. Ngược lại, nếu một điểm nhỏ có màu đậm bất thường, cần kiểm tra khả năng tồn tại điểm lồi, ba via hoặc sai lệch hình học tại vị trí đó.

Do đó, Prescale có giá trị đặc biệt trong giai đoạn chẩn đoán nguyên nhân, khi kỹ sư cần biết vì sao một mối nối không đạt yêu cầu thay vì chỉ xác nhận rằng nó đang có vấn đề.

3. Ứng dụng Fuji Prescale để tối ưu mối nối và bề mặt tiếp xúc

Giá trị thực tế của phim đo áp lực thể hiện rõ nhất khi kết quả kiểm tra được sử dụng để đưa ra quyết định cải tiến. Có thể xem quá trình này theo chuỗi: xác định vùng bất thường → tìm nguyên nhân → điều chỉnh → kiểm chứng lại.

3.1. Xác định vùng tiếp xúc thiếu áp lực

Một trong những tình huống phổ biến là hai bề mặt nhìn bằng mắt đã áp sát nhưng thực tế chỉ tiếp xúc tại một phần diện tích.

Khi đặt Prescale vào giữa hai bề mặt, vùng có áp lực thấp sẽ tạo dấu màu nhạt hơn hoặc không liên tục. Nếu vùng này nằm tại khu vực có chức năng làm kín hoặc truyền lực, đây có thể là dấu hiệu cần kiểm tra lại độ phẳng, độ song song hoặc biến dạng của chi tiết.

Ví dụ với mối nối mặt bích, nếu phần trung tâm có dấu màu yếu trong khi vùng gần mép chịu áp lực cao, kỹ sư có thể tiếp tục kiểm tra độ phẳng mặt bích, độ cứng kết cấu hoặc sự phân bố lực siết. Prescale không trực tiếp xác định nguyên nhân, nhưng cung cấp bằng chứng về vị trí mà nguyên nhân đang tác động lên trạng thái tiếp xúc.

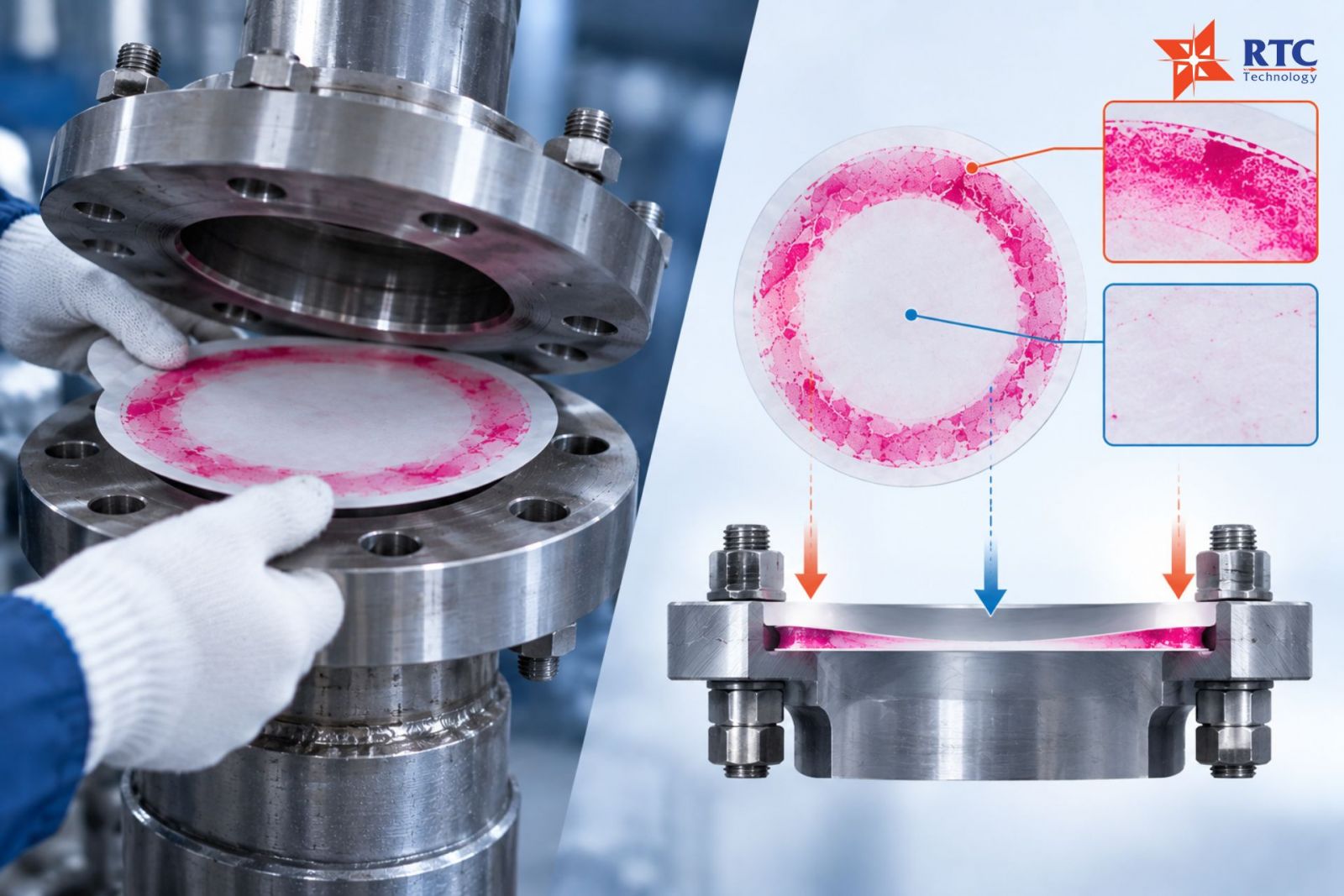

Nếu phần trung tâm có dấu màu yếu trong khi vùng gần mép chịu áp lực cao, kỹ sư có thể tiếp tục kiểm tra độ phẳng mặt bích, độ cứng kết cấu hoặc sự phân bố lực siết

3.2. Phát hiện điểm tập trung áp lực

Trường hợp ngược lại là áp lực không phân bố đều mà tập trung vào một số điểm.

Trên phim, các điểm này thường thể hiện vùng màu đậm hơn đáng kể so với khu vực xung quanh. Trong một cụm kẹp hoặc mối nối cơ khí, hiện tượng này có thể liên quan đến sai lệch hình học, điểm lồi trên bề mặt, ba via hoặc kết cấu đang truyền lực cục bộ.

Đây là thông tin khó thu được nếu chỉ đo lực tổng của cơ cấu.

Sau khi xác định được vị trí tập trung áp lực, kỹ sư có thể đối chiếu với bản vẽ, dung sai gia công và hình học thực tế của chi tiết. Nếu sau khi xử lý bề mặt hoặc điều chỉnh kết cấu mà vùng màu trở nên đồng đều hơn, kết quả Prescale có thể được sử dụng để xác nhận hiệu quả của thay đổi.

3.3. Tối ưu lực siết và thứ tự siết trong mối nối

Đối với mối nối sử dụng nhiều bu lông, lực siết từng điểm có ảnh hưởng trực tiếp đến phân bố áp lực trên toàn bộ mặt ghép.

Một bộ bu lông có thể đạt tổng lực siết phù hợp nhưng vẫn tạo ra áp lực không đồng đều nếu lực được phân bố không hợp lý hoặc trình tự siết chưa phù hợp.

Trong trường hợp này, Prescale có thể được sử dụng để so sánh các phương án lắp ráp. Kỹ sư có thể thực hiện kiểm tra với các mức lực siết hoặc trình tự siết khác nhau, sau đó đối chiếu hình thái màu hóa trên cùng một vùng tiếp xúc.

Mục tiêu không phải tìm vùng có màu đậm nhất, mà là xác định phương án tạo ra mức độ tiếp xúc ổn định và phân bố áp lực phù hợp với yêu cầu của mối nối.

Cách tiếp cận này đặc biệt hữu ích khi chuẩn hóa quy trình lắp ráp, xác định điều kiện siết hoặc xử lý các lỗi phát sinh không ổn định giữa các sản phẩm.

3.4. Kiểm chứng hiệu quả sau khi cải tiến thiết kế

Đây là bước biến Prescale từ một công cụ kiểm tra thành công cụ hỗ trợ cải tiến kỹ thuật.

Giả sử một mối nối ban đầu xuất hiện áp lực tập trung ở hai mép. Sau khi điều chỉnh độ phẳng, thay đổi kết cấu đỡ hoặc tối ưu cơ cấu kẹp, kỹ sư có thể thực hiện lại phép kiểm tra trong cùng điều kiện.

Nếu hình thái phân bố áp lực thay đổi theo hướng đồng đều hơn, kết quả trước và sau cải tiến cung cấp một bằng chứng trực quan cho hiệu quả của thay đổi.

Phương pháp này có thể áp dụng trong quá trình thử nghiệm mẫu, cải tiến thiết kế, xác nhận đồ gá hoặc điều tra nguyên nhân lỗi sản xuất. Quan trọng là phải giữ các điều kiện kiểm tra nhất quán để kết quả giữa các lần đo có giá trị so sánh.

3.5. Kết hợp Prescale với các phép đo khác để xác định nguyên nhân gốc

Prescale cho biết áp lực đang phân bố như thế nào, nhưng không thay thế hoàn toàn các phương pháp đo hình học hoặc lực. Khi phát hiện vùng tiếp xúc bất thường, kết quả nên được đối chiếu với độ phẳng, độ song song, kích thước, lực siết, độ cứng chi tiết hoặc điều kiện gá đặt tùy từng ứng dụng.

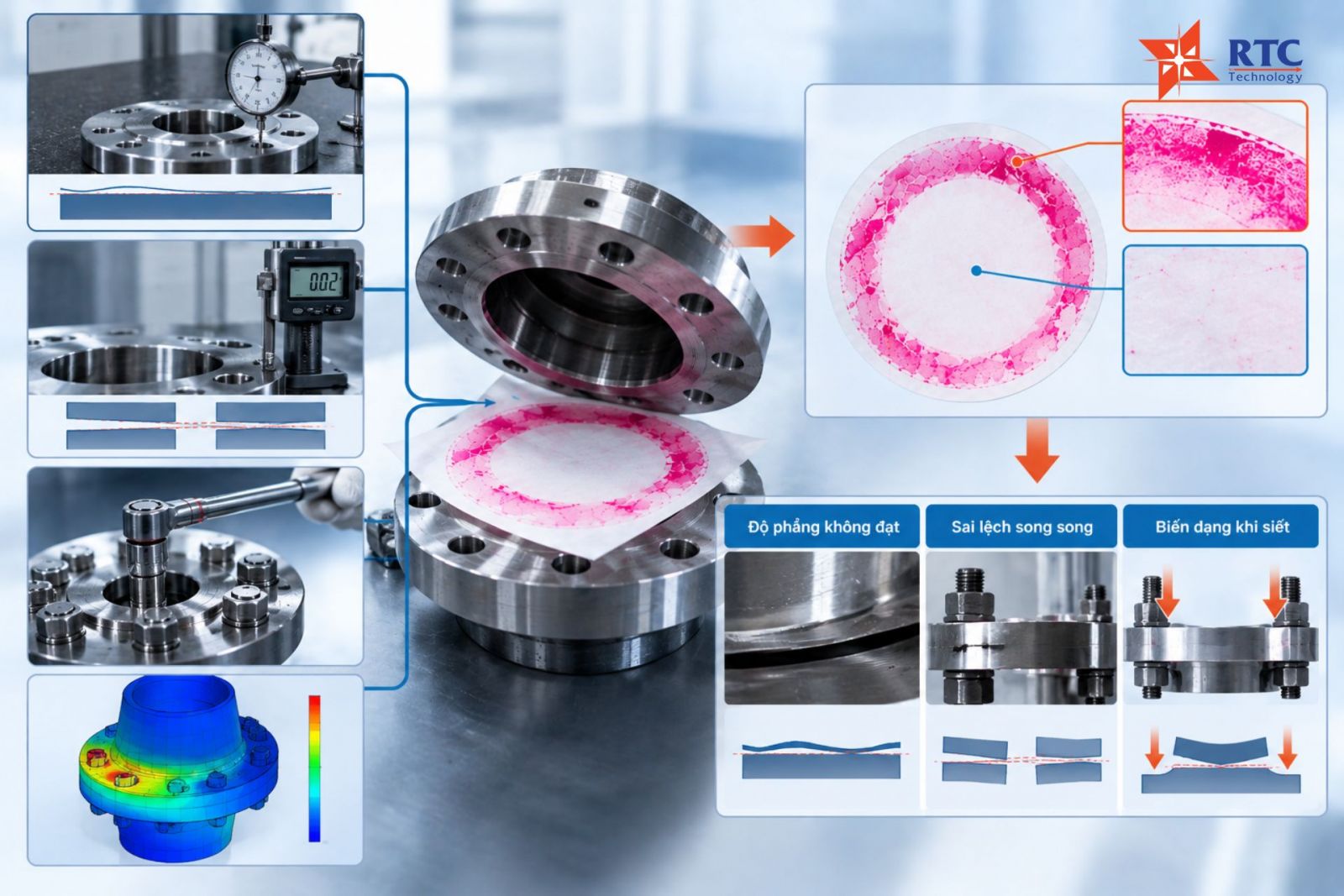

Khi phát hiện vùng tiếp xúc bất thường, kết quả nên được đối chiếu với độ phẳng, độ song song, kích thước, lực siết, độ cứng chi tiết hoặc điều kiện gá đặt tùy từng ứng dụng

Chẳng hạn, một vùng áp lực thấp có thể bắt nguồn từ độ phẳng không đạt, nhưng cũng có thể do chi tiết bị biến dạng khi siết. Việc kết hợp bản đồ áp lực với dữ liệu kích thước và điều kiện lắp ráp giúp quá trình phân tích đi từ “vị trí xảy ra vấn đề” đến “nguyên nhân tạo ra vấn đề”.

Đây cũng là cách khai thác phim đo áp lực hiệu quả hơn: không sử dụng phim như một phép đo độc lập, mà xem nó là lớp dữ liệu trực quan bổ sung cho quá trình phân tích mối nối và bề mặt tiếp xúc.

Khi lựa chọn đúng cấp phim, kiểm soát điều kiện tác động và đọc kết quả theo toàn bộ vùng tiếp xúc, Fuji Prescale có thể hỗ trợ đáng kể cho quá trình thiết kế, lắp ráp, kiểm tra và cải tiến các cụm cơ khí có yêu cầu cao về độ đồng đều tiếp xúc.
