Ứng dụng Line Scan Camera trong kiểm tra cuộn vật liệu

Line Scan camera là công nghệ được lựa chọn khi cần kiểm tra bề mặt cuộn vật liệu có chiều dài lớn, tốc độ cao và yêu cầu phát hiện khuyết tật với độ chính xác gần như tuyệt đối. So với camera Area Scan truyền thống, Line Scan cho phép thu nhận từng dòng ảnh liên tiếp và tái tạo thành ảnh có độ phân giải rất lớn, phù hợp để kiểm tra toàn bộ bề mặt cuộn thép, giấy, màng nhựa, vải, pin lithium hay bao bì mà không bỏ sót lỗi.

Việc đầu tư hệ thống Machine Vision sử dụng Line Scan không chỉ giúp tăng tỷ lệ phát hiện lỗi mà còn giảm chi phí phế phẩm, hạn chế khiếu nại chất lượng và tạo nền tảng dữ liệu phục vụ truy xuất nguồn gốc trong sản xuất hiện đại.

1. Vì sao Line Scan camera phù hợp với kiểm tra cuộn vật liệu?

Khác với Area Scan Camera ghi nhận toàn bộ khung hình trong một lần chụp, Line Scan camera chỉ ghi nhận một dòng pixel ở mỗi lần quét. Khi vật liệu di chuyển liên tục trên dây chuyền, các dòng ảnh được ghép lại để tạo thành một ảnh hoàn chỉnh với chiều dài gần như không giới hạn.

Chính nguyên lý này mang lại nhiều ưu điểm mà Area Scan khó đáp ứng trong các ứng dụng web inspection.

- Thứ nhất là khả năng kiểm tra vật liệu chuyển động tốc độ cao. Hệ thống có thể đồng bộ với encoder để mỗi dòng ảnh luôn tương ứng với đúng vị trí vật liệu, loại bỏ hiện tượng méo hình khi tốc độ băng tải thay đổi.

- Thứ hai là độ phân giải cực lớn theo chiều dài sản phẩm. Một cuộn thép dài hàng trăm mét vẫn có thể được tái tạo thành ảnh liên tục mà không cần ghép nhiều frame như Area Scan.

- Thứ ba là chất lượng hình ảnh đồng đều. Do chỉ sử dụng một dòng cảm biến kết hợp nguồn sáng tuyến tính (Line Light), toàn bộ chiều rộng vật liệu được chiếu sáng ổn định, giảm đáng kể sai lệch do góc chiếu hoặc ánh sáng môi trường.

Ngoài ra, Line Scan còn cho phép sử dụng các thuật toán xử lý ảnh chuyên biệt như phát hiện khuyết tật theo texture, phân tích histogram cục bộ, kiểm tra độ đồng đều lớp phủ, đo kích thước liên tục và phát hiện biến dạng biên vật liệu với độ chính xác rất cao.

>>> Xem thêm: Line Scan Camera là gì? Nguyên lý hoạt động và ứng dụng trong hệ thống kiểm tra công nghiệp

2. Ứng dụng Line Scan trong kiểm tra cuộn thép và các vật liệu dạng cuộn

Một trong những ứng dụng phổ biến nhất là line scan kiểm tra cuộn thép trong ngành luyện kim và gia công kim loại.

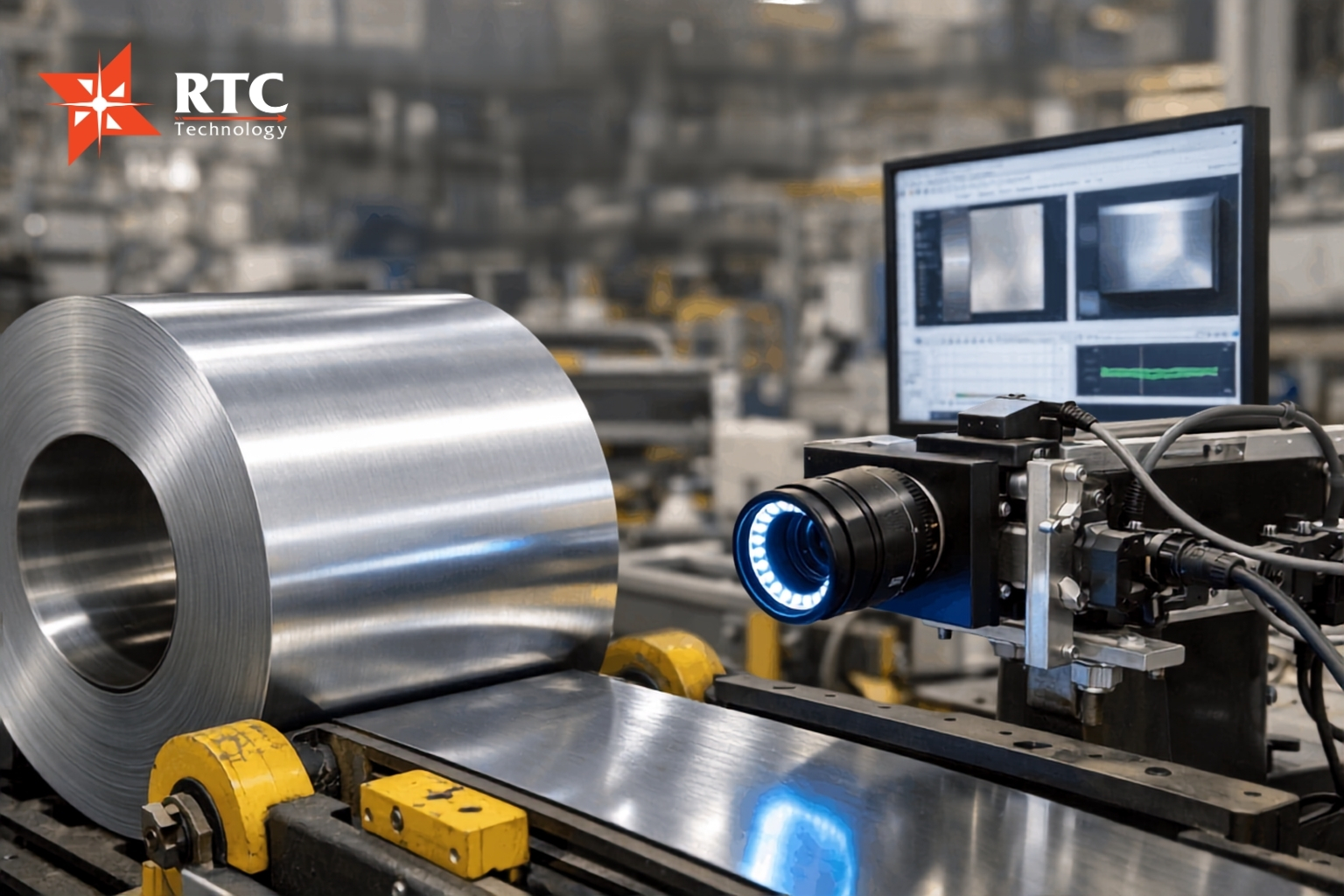

Line scan kiểm tra cuộn thép trong ngành luyện kim và gia công kim loại

Ở các dây chuyền cán nóng, cán nguội hoặc mạ kẽm, bề mặt thép thường xuất hiện nhiều dạng lỗi khác nhau như:

- Scratch (vết xước)

- Dent (vết lõm)

- Roll mark

- Scale

- Crack

- Pinhole

- Vết oxy hóa

- Bám dầu hoặc dị vật

- Sai màu lớp phủ

Những lỗi này thường rất nhỏ nhưng lại ảnh hưởng trực tiếp đến chất lượng thành phẩm, đặc biệt đối với thép dùng trong ngành ô tô, điện tử hoặc thiết bị gia dụng.

Hệ thống Line Scan cho phép kiểm tra 100% bề mặt cuộn thép ngay trên dây chuyền với tốc độ có thể lên tới hàng trăm mét mỗi phút. Kết hợp cùng encoder tốc độ cao và GPU xử lý ảnh, hệ thống có thể xác định chính xác vị trí lỗi theo tọa độ X-Y để phục vụ phân loại hoặc loại bỏ tự động.

Không chỉ trong ngành thép, công nghệ này còn được ứng dụng rộng rãi trên nhiều loại vật liệu dạng cuộn khác như giấy, carton, màng BOPP, màng PET, màng nhôm, foil đồng, vải dệt, cao su, pin lithium electrode, vật liệu composite,...

Trong nhiều nhà máy hiện đại, dữ liệu hình ảnh còn được lưu cùng thời gian, số cuộn, mã sản phẩm và vị trí khuyết tật để phục vụ truy xuất nguồn gốc và phân tích nguyên nhân lỗi theo từng lô sản xuất.

>>> Xem thêm: Camera công nghiệp kiểm tra lỗi hàn - Giải pháp kiểm tra mối hàn tự động cho nhà máy điện tử

3. Line Scan bao bì: Giải pháp kiểm tra liên tục cho ngành in và đóng gói

Bên cạnh ngành kim loại, line scan bao bì cũng là một ứng dụng có tốc độ tăng trưởng rất nhanh.

Đối với dây chuyền in flexo, gravure hoặc offset dạng cuộn, việc dừng máy để lấy mẫu kiểm tra gần như không khả thi vì làm giảm năng suất và gây hao hụt vật liệu.

Hệ thống Line Scan có thể kiểm tra liên tục toàn bộ cuộn bao bì ngay trong quá trình in hoặc sau công đoạn in để phát hiện:

- Sai lệch màu sắc

- Lỗi đăng ký màu

- Mực bị thiếu

- Lem mực

- Vết bẩn

- Rách màng

- Nếp gấp

- Lỗ thủng

- Sai logo

- Sai barcode hoặc QR Code

- Lỗi nội dung in biến đổi

Trong các dây chuyền tốc độ cao, camera thường kết hợp với nguồn sáng LED tuyến tính có cường độ lớn, lens telecentric hoặc lens độ méo thấp và encoder chính xác để đảm bảo mỗi dòng ảnh luôn có tỷ lệ đồng nhất.

Đối với các nhà máy sản xuất bao bì thực phẩm hoặc dược phẩm, dữ liệu hình ảnh còn được liên kết với MES hoặc ERP nhằm đáp ứng yêu cầu truy xuất và kiểm soát chất lượng theo từng cuộn thành phẩm.

Một xu hướng mới hiện nay là tích hợp AI Vision sau bước thu nhận ảnh của Line Scan. Thay vì chỉ phát hiện lỗi theo ngưỡng truyền thống, AI có thể phân loại khuyết tật theo mức độ nghiêm trọng, nhận diện các lỗi hiếm gặp và giảm tỷ lệ báo lỗi giả (False Positive), từ đó giúp doanh nghiệp tối ưu hiệu quả kiểm tra mà không làm giảm tốc độ sản xuất.

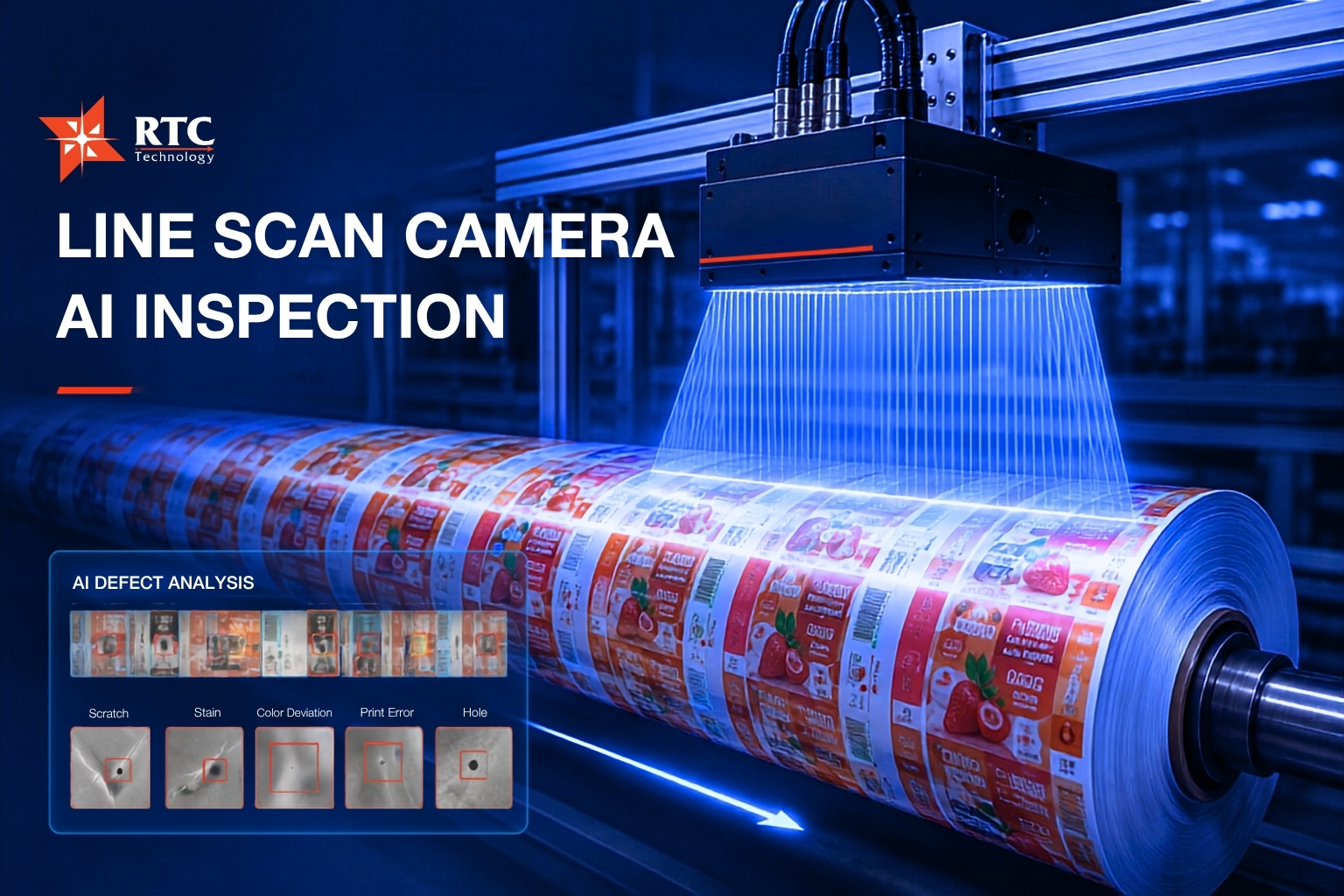

AI có thể phân loại khuyết tật theo mức độ nghiêm trọng, nhận diện các lỗi hiếm gặp và giảm tỷ lệ báo lỗi giả

>>> Xem thêm: Kiểm tra chất lượng in tem nhãn bằng camera: Camera phát hiện lỗi mờ chữ, lệch tem ra sao?

4. Những yếu tố quyết định hiệu quả của hệ thống Line Scan camera

Trên thực tế, hiệu quả của một hệ thống Line Scan camera không chỉ phụ thuộc vào camera mà còn là sự phối hợp giữa nhiều thành phần trong toàn bộ kiến trúc Machine Vision.

- Độ phân giải

Yếu tố đầu tiên là lựa chọn độ phân giải cảm biến phù hợp với kích thước lỗi nhỏ nhất cần phát hiện. Nếu yêu cầu phát hiện vết xước chỉ vài chục micromet, hệ thống cần tính toán đồng thời độ rộng vùng quan sát (Field of View), kích thước pixel và độ phóng đại của lens để đảm bảo mật độ điểm ảnh đáp ứng yêu cầu.

- Nguồn sáng

Đối với vật liệu có bề mặt phản xạ mạnh như thép không gỉ hoặc nhôm, việc lựa chọn góc chiếu sáng, bước sóng và công nghệ Line Light phù hợp quyết định trực tiếp khả năng làm nổi bật khuyết tật. Trong nhiều trường hợp, kết hợp Dark Field, Bright Field hoặc Dome Line Light sẽ mang lại hiệu quả tốt hơn chỉ sử dụng một kiểu chiếu sáng.

- Encoder

Sai số đồng bộ giữa tốc độ băng tải và tốc độ quét sẽ dẫn đến méo hình, thay đổi tỷ lệ ảnh và làm giảm độ chính xác của thuật toán đo lường.

- Xử lý dữ liệu

Với camera có tốc độ quét hàng trăm nghìn dòng mỗi giây, lưu lượng dữ liệu có thể đạt hàng GB mỗi giây. Điều này đòi hỏi máy tính công nghiệp, giao tiếp tốc độ cao như CoaXPress hoặc 10GigE cùng phần mềm Machine Vision được tối ưu để xử lý thời gian thực mà không làm gián đoạn dây chuyền.

Một hệ thống được thiết kế đúng ngay từ đầu sẽ không chỉ phát hiện lỗi ổn định mà còn dễ dàng mở rộng khi doanh nghiệp nâng cấp tốc độ sản xuất hoặc bổ sung các thuật toán AI trong tương lai.

Việc triển khai Line Scan camera đúng cách giúp doanh nghiệp kiểm tra 100% bề mặt vật liệu, phát hiện khuyết tật với độ chính xác cao ngay trên dây chuyền và giảm đáng kể chi phí do sản phẩm lỗi lọt ra thị trường. Từ line scan kiểm tra cuộn thép đến line scan bao bì, công nghệ này đang trở thành nền tảng quan trọng trong các hệ thống kiểm tra chất lượng tự động của nhà máy hiện đại.
