Khi nào nên dùng Line Scan thay vì Area Scan?

Line Scan camera được thiết kế cho những bài toán Machine Vision có đặc tính chuyển động liên tục, chiều dài kiểm tra lớn hoặc yêu cầu mật độ điểm ảnh cao trên một vùng bề mặt rộng. Điểm khác biệt cốt lõi nằm ở phương thức thu nhận hình ảnh: Area Scan ghi nhận một khung hình 2D trong mỗi lần chụp, còn Line Scan thu từng dòng ảnh và liên tục tái tạo hình ảnh theo chuyển động của vật thể. Vì vậy, việc lựa chọn công nghệ cần dựa trên đặc tính sản phẩm, tốc độ dây chuyền, độ phân giải cần đạt và phương pháp kiểm tra thực tế.

1. Line Scan camera và Area Scan camera khác nhau như thế nào?

Area Scan camera sử dụng cảm biến ma trận 2D để ghi nhận toàn bộ trường nhìn trong một lần phơi sáng, phù hợp với sản phẩm có kích thước xác định, đứng yên hoặc chuyển động chậm.

Line Scan camera sử dụng một hoặc một vài hàng cảm biến tuyến tính (1D linear sensor), thu từng dòng ảnh và ghép liên tục theo chuyển động của vật thể để tạo thành ảnh 2D.

Khác biệt cốt lõi khi phân tích line scan vs area scan nằm ở cách hình thành ảnh. Area Scan tạo cả hai chiều trực tiếp từ cảm biến, còn Line Scan hình thành chiều thứ hai nhờ chuyển động của vật thể kết hợp với tần số quét dòng (Line Rate).

Vì vậy, encoder có vai trò quan trọng trong hệ thống Line Scan, giúp đồng bộ quá trình lấy dòng với quãng đường dịch chuyển thực tế. Nếu Line Rate không phù hợp với tốc độ vật thể, ảnh có thể bị co giãn theo chiều chuyển động và gây sai lệch hình học.

Một số camera Line Scan chuyên dụng đạt Line Rate hàng chục đến hàng trăm kHz, phù hợp với dây chuyền tốc độ cao và kiểm tra liên tục.

2. Khi nào nên dùng Line Scan camera?

Không phải mọi ứng dụng tốc độ cao đều cần Line Scan. Công nghệ này phù hợp khi đặc tính sản phẩm và dây chuyền đáp ứng cơ chế tạo ảnh theo từng dòng.

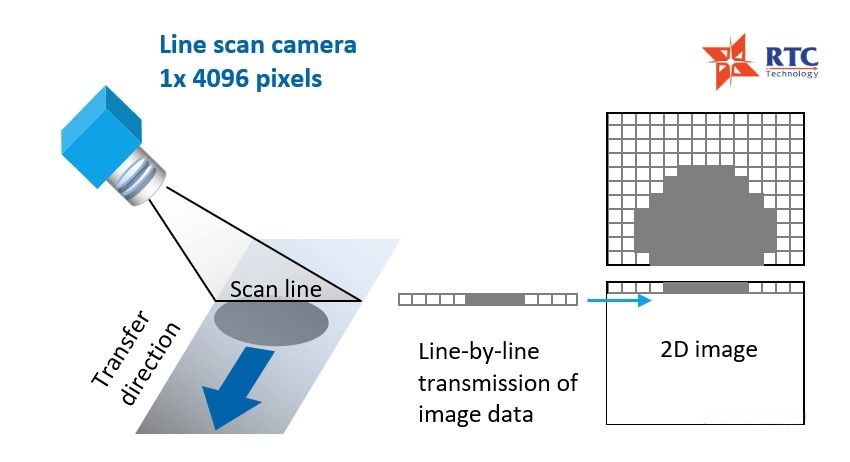

Line Scan camera phù hợp khi đặc tính sản phẩm và dây chuyền đáp ứng cơ chế tạo ảnh theo từng dòng

- Kiểm tra vật liệu dạng cuộn liên tục (Web Inspection)

Màng nhựa, giấy, vải, foil kim loại, tôn, cao su và vật liệu dạng dải thường cần kiểm tra liên tục trên toàn bộ chiều rộng và chiều dài. Các lỗi như vết xước, lỗ kim, điểm bẩn, rách, nếp gấp hoặc sai lệch mép có thể xuất hiện ở bất kỳ vị trí nào. Line Scan tạo luồng dữ liệu liên tục theo chiều chuyển động, phù hợp với yêu cầu kiểm tra 100% bề mặt.

- Kiểm tra sản phẩm có chiều dài lớn

Với kính, thép, giấy, film hoặc vật liệu kích thước lớn, Area Scan có thể phải sử dụng nhiều camera để bao phủ toàn bộ vùng kiểm tra hoặc làm giảm mật độ pixel trên vật thể. Line Scan tập trung cảm biến vào chiều rộng cần kiểm tra, còn chiều dài ảnh được tạo theo chuyển động của sản phẩm.

- Kiểm tra bề mặt với độ phân giải cao trên vùng rộng

Cảm biến Line Scan 8K, 16K hoặc cao hơn cho phép bố trí số lượng pixel lớn trên một chiều, duy trì mật độ điểm ảnh cao trên vùng quan sát rộng. Điều này hữu ích khi phát hiện vết xước, điểm lỗi bề mặt hoặc sai lệch biên. Khả năng phát hiện thực tế vẫn phụ thuộc vào lens, MTF, ánh sáng, độ tương phản của khuyết tật và thuật toán xử lý.

- Kiểm tra toàn bộ chu vi vật thể hình trụ

Với lon nhôm, pin lithium dạng trụ, ống hoặc vỏ động cơ, camera có thể quét toàn bộ 360° bề mặt và trải dữ liệu thành ảnh liên tục để kiểm tra xước, lỗi in, lõm hoặc khuyết tật.

- Khi tốc độ chuyển động khiến Area Scan khó duy trì chất lượng ảnh

Tốc độ cao làm giảm thời gian phơi sáng cho phép và tăng yêu cầu về tốc độ khung hình. Line Scan có thể sử dụng thời gian phơi sáng rất ngắn kết hợp Line Rate cao, phù hợp với dây chuyền cần kiểm tra liên tục.

>>> Xem thêm: Ứng dụng Line Scan Camera trong kiểm tra cuộn vật liệu

3. Những yếu tố kỹ thuật cần tính trước khi chuyển sang Line Scan

Một hệ thống Line Scan camera tốt không chỉ phụ thuộc vào cảm biến. Trước khi lựa chọn thiết bị, cần đồng thời xác định ống kính, nguồn sáng, tốc độ vật thể, độ phân giải, thời gian phơi sáng, Line Rate và cơ chế đồng bộ.

- Kích thước pixel trên vật thể

Kích thước pixel trên vật thể = chiều rộng vùng quan sát / số pixel trên dòng

Ví dụ, với vùng kiểm tra rộng 500 mm và camera 4.096 pixel, kích thước lý thuyết đạt khoảng 0,122 mm/pixel theo chiều ngang. Đây mới là giá trị lấy mẫu không gian, chưa thể dùng trực tiếp để kết luận hệ thống phát hiện được khuyết tật 0,122 mm.

- MTF của camera và lens, độ tương phản của lỗi, chất lượng ánh sáng, nhiễu cảm biến và thuật toán xử lý

Với những ứng dụng yêu cầu phát hiện khuyết tật ở kích thước micromet, cần đánh giá toàn bộ chuỗi quang học và kiểm chứng bằng mẫu thực tế thay vì chỉ dựa vào số pixel.

- Tốc độ vật thể và Line Rate

Nếu khoảng cách dịch chuyển của sản phẩm giữa hai lần quét không phù hợp với kích thước pixel theo chiều chuyển động, ảnh sẽ bị kéo dài hoặc nén. Encoder giúp hệ thống lấy dòng theo chuyển động thực tế, đặc biệt cần thiết với dây chuyền có tốc độ thay đổi.

- Nguồn sáng

Thời gian phơi sáng của từng dòng có thể chỉ tính bằng micro giây ở những ứng dụng tốc độ cao, khiến yêu cầu về cường độ chiếu sáng tăng đáng kể. Nguồn LED công suất cao, kết hợp bộ điều khiển strobe khi cần thiết, giúp duy trì độ sáng và độ tương phản ổn định.

Với vật liệu có bề mặt bóng như kim loại, film hoặc kính, hình học chiếu sáng còn ảnh hưởng trực tiếp đến khả năng nhìn thấy khuyết tật. Góc chiếu, góc quan sát và cách kiểm soát phản xạ cần được thử nghiệm trên mẫu vật thực tế.

- Băng thông dữ liệu

Camera Line Scan độ phân giải cao hoạt động ở Line Rate lớn có thể tạo ra lượng dữ liệu rất lớn trong thời gian ngắn. Với những cấu hình yêu cầu thông lượng cao, các giao tiếp như Camera Link hoặc CoaXPress có thể được sử dụng cùng frame grabber để đảm bảo khả năng truyền và xử lý dữ liệu.

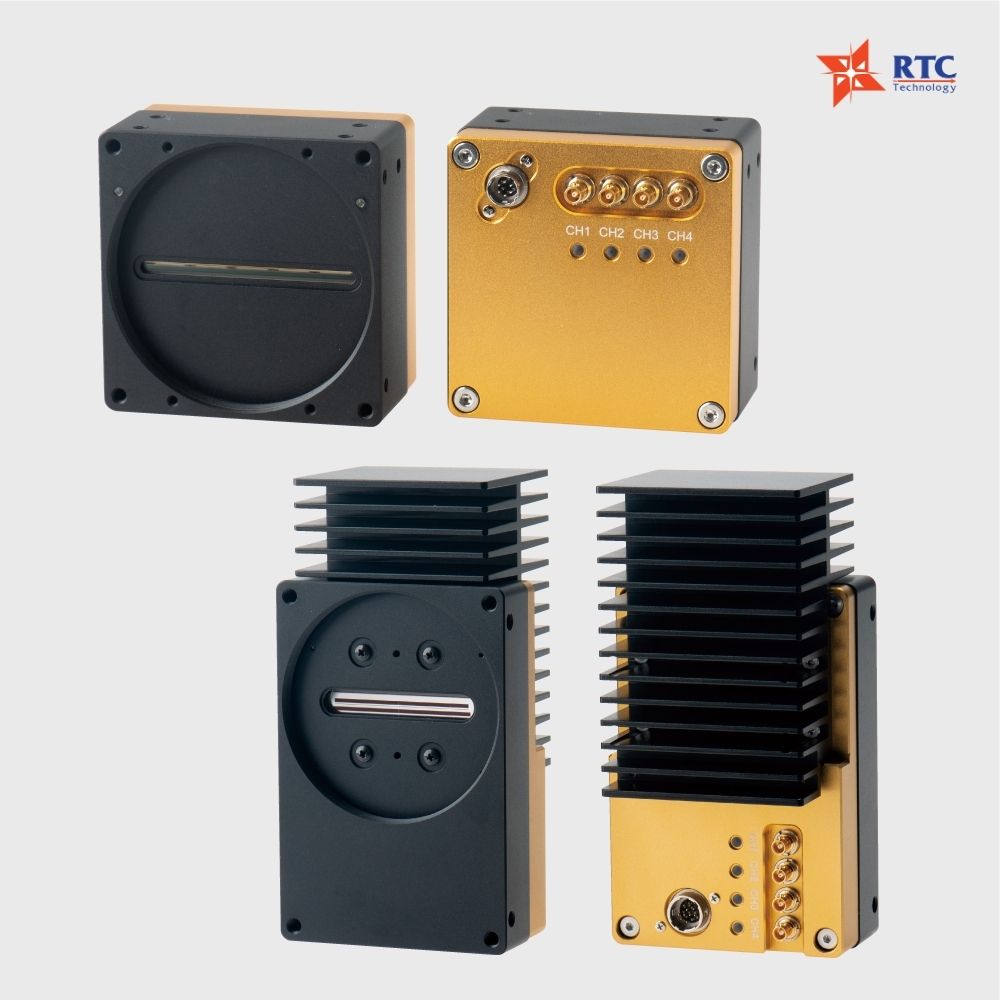

Các giao tiếp như Camera Link hoặc CoaXPress có thể được sử dụng cùng frame grabber để đảm bảo khả năng truyền và xử lý dữ liệu

Vì vậy, quy trình lựa chọn nên bắt đầu từ kích thước khuyết tật cần phát hiện → trường nhìn → độ phân giải trên vật thể → tốc độ chuyển động → Line Rate → camera, lens và ánh sáng → trigger/encoder → kiểm chứng bằng mẫu thực tế. Cách tiếp cận này giúp tránh tình trạng lựa chọn camera theo catalogue nhưng hệ thống thực tế vẫn không đạt yêu cầu kiểm tra.

4. Kết luận

Line Scan camera đặc biệt phù hợp với các bài toán có tính liên tục cao: vật liệu dạng cuộn, sản phẩm có chiều dài lớn, kiểm tra 100% bề mặt, vùng quan sát rộng hoặc vật thể hình trụ cần kiểm tra toàn bộ chu vi. Area Scan vẫn là lựa chọn hiệu quả với sản phẩm có kích thước xác định, đứng yên hoặc có chu kỳ chụp rõ ràng.

Điểm quyết định nằm ở kiến trúc thu ảnh và yêu cầu của dây chuyền. Khi chuyển sang Line Scan, cần đánh giá đồng thời độ phân giải, tốc độ chuyển động, Line Rate, encoder, ánh sáng, quang học và băng thông dữ liệu để đảm bảo hệ thống đạt chất lượng ngay trên sản phẩm thực tế.
