Top thương hiệu Line Scan Camera tốt nhất cho hệ thống xử lý ảnh công nghiệp

Line Scan Camera là lựa chọn phù hợp cho các hệ thống Machine Vision cần kiểm tra sản phẩm liên tục trên dây chuyền, đặc biệt với vật liệu dạng cuộn, bề mặt lớn hoặc ứng dụng yêu cầu tốc độ chụp cao. Trên thị trường hiện nay, Line Scan Camera Hikrobot, Basler, Teledyne DALSA và Cognex là những lựa chọn đáng chú ý nhờ đa dạng cấu hình, độ phân giải cao và khả năng tích hợp với các hệ thống xử lý ảnh công nghiệp.

1. Line Scan Camera là gì?

Line Scan Camera là loại camera công nghiệp được sử dụng trong hệ thống Machine Vision để thu nhận hình ảnh theo từng dòng (line) thay vì chụp toàn bộ khung hình cùng lúc như Area Scan Camera. Khi sản phẩm hoặc vật thể di chuyển qua vùng quan sát, camera liên tục ghi lại từng dòng ảnh và ghép chúng thành hình ảnh 2D hoàn chỉnh để phân tích, kiểm tra.

Điểm khác biệt chính giữa Line Scan Camera và Area Scan Camera nằm ở phương thức thu nhận hình ảnh. Area Scan Camera chụp toàn bộ vùng quan sát trong mỗi lần phơi sáng, phù hợp với các sản phẩm có kích thước và vị trí tương đối cố định. Trong khi đó, Line Scan Camera quét từng dòng liên tục, đặc biệt phù hợp với sản phẩm chuyển động trên conveyor hoặc vật liệu có chiều dài lớn.

Trong hệ thống kiểm tra tự động, Line Scan Camera có thể kết hợp với Lens, Lighting, Encoder và phần mềm xử lý ảnh để phát hiện khuyết tật, đo kích thước, kiểm tra ngoại quan hoặc nhận dạng sản phẩm liên tục.

>> Line Scan Camera là gì? Nguyên lý hoạt động và ứng dụng trong hệ thống kiểm tra công nghiệp

2. Top 4 thương hiệu Line Scan Camera tốt nhất hiện nay

Line Scan Camera là lựa chọn phù hợp cho các hệ thống Machine Vision cần kiểm tra sản phẩm liên tục trên dây chuyền, đặc biệt với vật liệu dạng cuộn, bề mặt lớn hoặc ứng dụng yêu cầu tốc độ chụp cao. Trên thị trường hiện nay, Line Scan Camera Hikrobot, Basler, Teledyne DALSA và Cognex là những lựa chọn đáng chú ý nhờ đa dạng cấu hình, độ phân giải cao và khả năng tích hợp với các hệ thống xử lý ảnh công nghiệp.

Line Scan Camera Hikrobot

Hikrobot là thương hiệu chuyên về Machine Vision và tự động hóa, cung cấp nhiều dòng Line Scan Camera phục vụ kiểm tra ngoại quan, đo lường và nhận dạng trên dây chuyền sản xuất. Camera Line Scan của Hikrobot hỗ trợ các cấu hình khác nhau về độ phân giải, tốc độ Line Rate và giao diện kết nối, đáp ứng nhu cầu triển khai từ cơ bản đến chuyên sâu. Tài liệu kỹ thuật của hãng cũng cho phép thiết lập và kiểm soát Line Rate theo yêu cầu của hệ thống.

Điểm mạnh của Line Scan Camera Hikrobot nằm ở sự đa dạng model và khả năng tích hợp với hệ thống Machine Vision. Camera có thể kết hợp với lens, nguồn sáng, phần mềm xử lý ảnh, PLC hoặc robot để hình thành giải pháp kiểm tra tự động.

Hikrobot phù hợp với các ứng dụng như kiểm tra bề mặt, kiểm tra sản phẩm liên tục, phát hiện khuyết tật, đọc mã và kiểm tra kích thước trên dây chuyền sản xuất. Đây là lựa chọn đáng cân nhắc cho doanh nghiệp cần giải pháp Line Scan có cấu hình linh hoạt và khả năng mở rộng.

Line Scan Camera Basler

Basler là thương hiệu Machine Vision nổi tiếng với hệ sinh thái camera, lens, lighting, frame grabber và phần mềm xử lý ảnh. Dòng Basler racer cung cấp nhiều lựa chọn độ phân giải từ 2K đến 12K và Line Rate lên tới 80 kHz ở các model, cùng các giao diện như GigE và Camera Link.

Các dòng Line Scan Camera Basler hiện nay còn mở rộng sang nhiều chuẩn kết nối như 5GigE và CoaXPress, phù hợp với những hệ thống yêu cầu băng thông và tốc độ truyền dữ liệu cao. Một số model racer 2 hỗ trợ độ phân giải 2K với giao diện CoaXPress và Line Rate 62 kHz.

Line Scan Camera Basler nổi bật về chất lượng hình ảnh, độ ổn định và khả năng kết hợp đồng bộ với các thành phần khác trong hệ thống Vision. Camera phù hợp với kiểm tra bề mặt, sorting, kiểm tra vật liệu và các dây chuyền sản xuất yêu cầu tốc độ cao.

Line Scan Camera Teledyne DALSA

Teledyne DALSA là thương hiệu lâu năm trong lĩnh vực camera công nghiệp và Machine Vision, nổi bật với các giải pháp Line Scan, TDI và camera chuyên dụng cho kiểm tra tốc độ cao. Danh mục Line Scan của hãng hỗ trợ nhiều độ phân giải, công nghệ sensor và giao diện như GigE, Camera Link, Camera Link HS và Fiber.

Một lựa chọn đáng chú ý là dòng Linea Lite, cung cấp độ phân giải 2K, 4K và 8K, Line Rate tùy model từ 12,5 đến 50 kHz và giao diện GigE Vision.

Line Scan Camera Teledyne DALSA phù hợp với các hệ thống kiểm tra bề mặt vật liệu liên tục, phân loại sản phẩm, AOI và những ứng dụng Machine Vision yêu cầu độ phân giải hoặc tốc độ cao.

Line Scan Camera Cognex

Cognex là thương hiệu nổi tiếng trong lĩnh vực Machine Vision, cung cấp camera công nghiệp với khả năng tích hợp chặt chẽ cùng phần mềm Vision của hãng. Danh mục Cognex Industrial Cameras hiện hỗ trợ cả Area Scan và Line Scan, cùng các tùy chọn kết nối tốc độ cao như 5GigE và 10GigE.

Ưu điểm của Line Scan Camera Cognex nằm ở khả năng kết hợp giữa phần cứng camera và hệ sinh thái phần mềm xử lý ảnh, giúp xây dựng các hệ thống kiểm tra tự động có tính đồng bộ cao. Camera phù hợp với kiểm tra ngoại quan, phát hiện lỗi, đọc mã, kiểm tra sản phẩm liên tục và các ứng dụng cần xử lý hình ảnh tự động.

Với những doanh nghiệp ưu tiên khả năng tích hợp camera - phần mềm - hệ thống điều khiển, Cognex là một lựa chọn đáng cân nhắc khi xây dựng hệ thống Machine Vision công nghiệp.

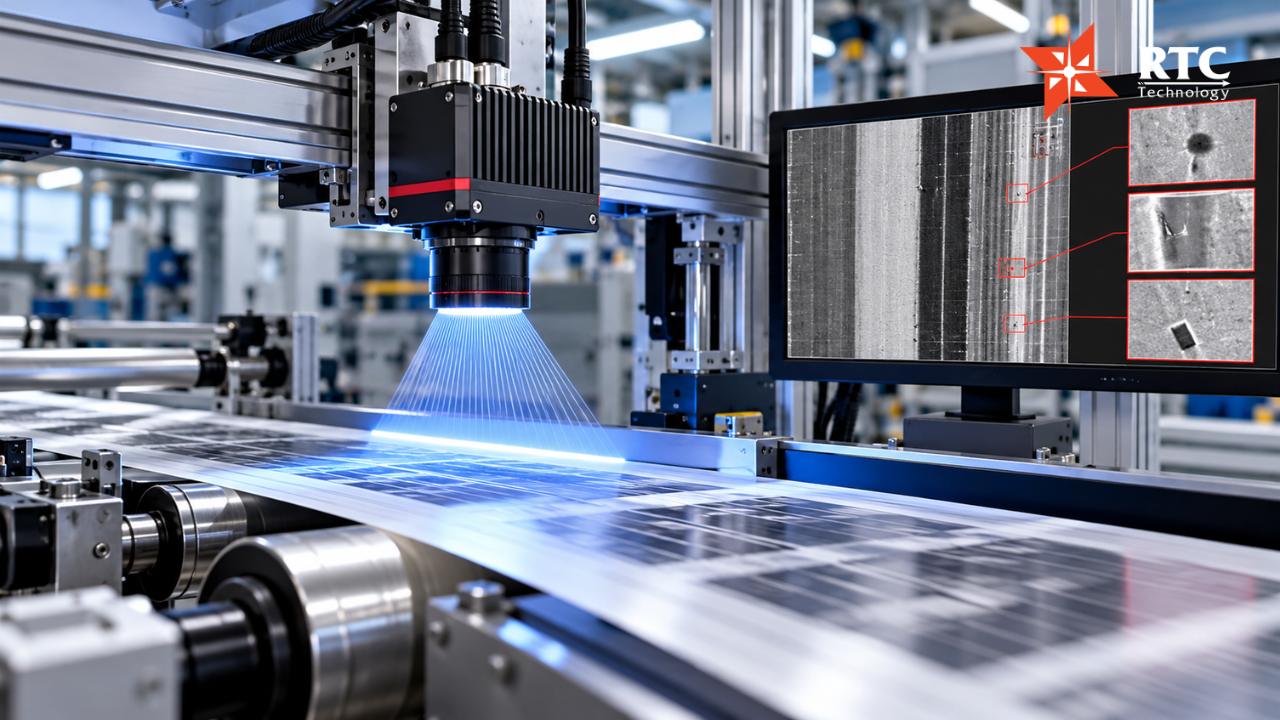

 Line Scan Camera kiểm tra các vật liệu có dạng dài, dạng cuộn

3. So sánh Line Scan Camera Hikrobot, Basler, Teledyne DALSA và Cognex

4. Tiêu chí lựa chọn Line Scan Camera cho hệ thống xử lý ảnh công nghiệp

Độ phân giải và số lượng Pixel

Line Scan Camera thường có các mức độ phân giải như 2K, 4K, 8K, 16K hoặc cao hơn. Độ phân giải càng lớn cho phép camera thu nhận nhiều điểm ảnh trên mỗi dòng, từ đó phát hiện được các chi tiết hoặc khuyết tật có kích thước nhỏ hơn.

Khi lựa chọn, cần xác định kích thước nhỏ nhất của chi tiết cần kiểm tra và chiều rộng vùng quan sát (FOV). Độ phân giải phải đủ để mỗi khuyết tật được thể hiện bằng số Pixel phù hợp, tránh tình trạng camera có độ phân giải quá thấp khiến lỗi khó được phát hiện.

Line Rate và tốc độ băng tải

Line Rate là số dòng ảnh mà camera có thể thu nhận trong một giây, thường được tính bằng kHz. Thông số này cần tương thích với tốc độ di chuyển của sản phẩm trên conveyor. Nếu Line Rate không đủ cao, hình ảnh có thể bị kéo giãn, biến dạng hoặc mất thông tin khi sản phẩm di chuyển nhanh.

Đối với dây chuyền tốc độ cao, camera cần được đồng bộ với encoder để kiểm soát thời điểm thu ảnh chính xác theo chuyển động thực tế của sản phẩm.

Sensor và kích thước Pixel

Sensor quyết định khả năng thu nhận ánh sáng và chất lượng hình ảnh của camera. Kích thước Pixel lớn thường có khả năng thu sáng tốt hơn, trong khi Pixel nhỏ hỗ trợ thu nhận nhiều chi tiết hơn trên cùng một diện tích sensor.

Doanh nghiệp cũng cần lựa chọn giữa Monochrome và Color dựa trên yêu cầu kiểm tra. Camera Monochrome thường phù hợp với các ứng dụng phát hiện hình dạng, khuyết tật hoặc đo lường; trong khi Color phù hợp khi màu sắc là yếu tố cần phân tích.

Interface và tốc độ truyền dữ liệu

Giao diện truyền dữ liệu ảnh hưởng trực tiếp đến băng thông và khả năng tích hợp hệ thống. Một số chuẩn phổ biến gồm GigE/GigE Vision, Camera Link, CoaXPress và USB3 Vision.

Với hệ thống tốc độ cao hoặc độ phân giải lớn, cần ưu tiên giao diện có băng thông phù hợp để tránh giới hạn tốc độ truyền dữ liệu và ảnh hưởng đến quá trình xử lý ảnh.

Khả năng kết hợp với Lens, Lighting và phần mềm Vision

Line Scan Camera không hoạt động độc lập mà cần phối hợp với Lens, Lighting và phần mềm xử lý ảnh. Lens phải phù hợp với FOV, độ phân giải và khoảng cách làm việc; trong khi Lighting cần được lựa chọn dựa trên đặc điểm bề mặt và loại lỗi cần phát hiện.

Bên cạnh đó, camera cần tương thích với phần mềm Machine Vision và hệ thống điều khiển như PLC, robot hoặc conveyor. Việc lựa chọn đồng bộ các thành phần ngay từ đầu giúp hệ thống hoạt động ổn định và khai thác đúng khả năng của Line Scan Camera.

5. Line Scan Camera phù hợp với những ứng dụng nào?

Line Scan Camera được thiết kế để thu nhận hình ảnh theo từng dòng, sau đó ghép thành hình ảnh hoàn chỉnh khi sản phẩm di chuyển qua vùng quan sát. Nhờ khả năng hoạt động ổn định với vật thể chuyển động liên tục và tốc độ cao, camera Line Scan được sử dụng rộng rãi trong các hệ thống Machine Vision công nghiệp.

Kiểm tra bề mặt vật liệu liên tục

Một trong những ứng dụng phổ biến của Line Scan Camera là kiểm tra các vật liệu có dạng dài, dạng cuộn hoặc được sản xuất liên tục. Camera có thể quét toàn bộ bề mặt để phát hiện các khuyết tật nhỏ như trầy xước, rách, nứt, lỗ hoặc sai khác về màu sắc.

Các vật liệu thường được kiểm tra gồm kim loại, film, giấy, vải và kính. Đây là những ứng dụng mà Area Scan Camera có thể gặp hạn chế khi cần quan sát vùng rộng hoặc sản phẩm chạy liên tục với tốc độ cao.

Kiểm tra sản phẩm trên dây chuyền tốc độ cao

Line Scan Camera phù hợp với các dây chuyền có tốc độ vận chuyển lớn, nơi yêu cầu kiểm tra liên tục mà vẫn đảm bảo độ chính xác. Camera có thể được kết hợp với encoder để đồng bộ quá trình thu ảnh với chuyển động của conveyor.

Trong thực tế, hệ thống có thể được sử dụng để phát hiện lỗi, kiểm tra ngoại quan, đo kích thước và xác định sai lệch của sản phẩm trước khi đưa sang công đoạn tiếp theo.

Kiểm tra linh kiện điện tử

Trong ngành điện tử, Line Scan Camera hỗ trợ kiểm tra các chi tiết nhỏ trên PCB, Connector, Semiconductor và nhiều loại linh kiện có yêu cầu cao về độ chính xác. Với độ phân giải phù hợp, camera có thể phát hiện lỗi bề mặt, sai lệch vị trí hoặc các bất thường trong quá trình sản xuất.

Kiểm tra bao bì và in ấn

Line Scan Camera cũng được ứng dụng để kiểm tra Barcode, OCR, nhãn sản phẩm và lỗi in ấn trên bao bì. Hệ thống có thể kiểm tra liên tục trong quá trình sản phẩm di chuyển, giúp doanh nghiệp phát hiện nhanh các sản phẩm sai mã, thiếu thông tin hoặc lỗi in trước khi đóng gói và xuất hàng.

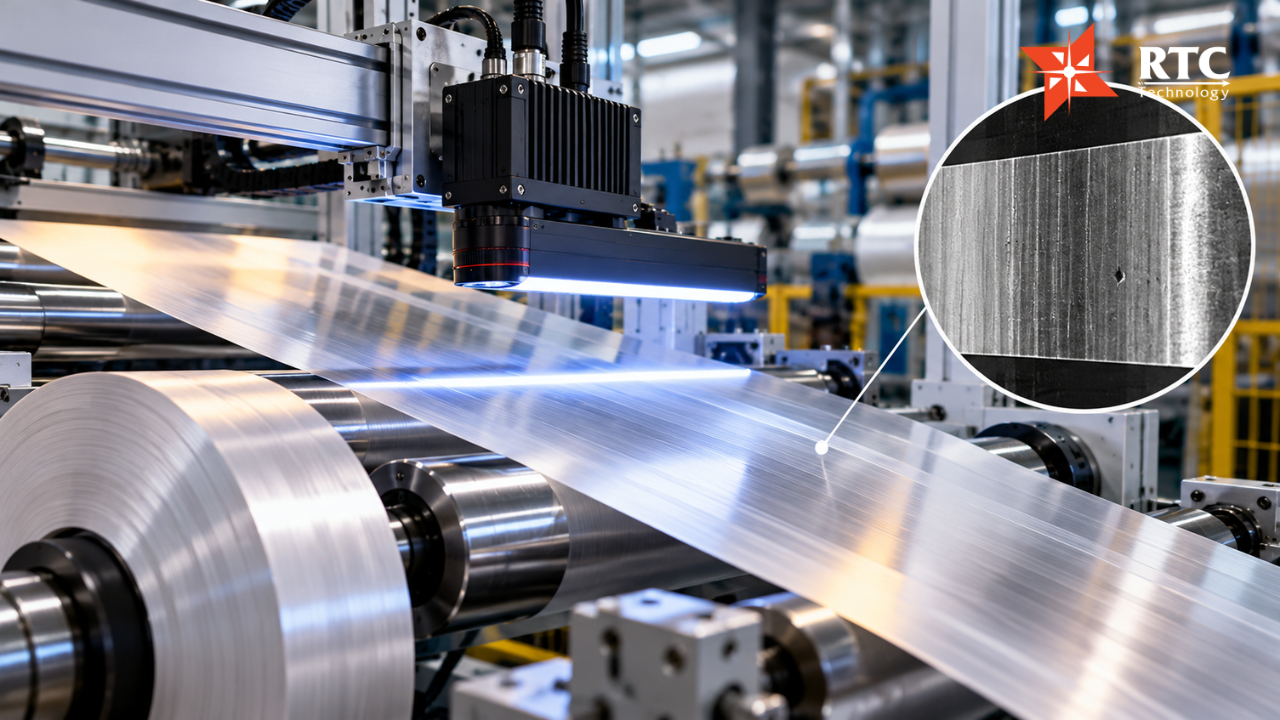

Line Scan Camera là loại camera công nghiệp được sử dụng trong hệ thống Machine Vision để thu nhận hình ảnh

6. RTC Technology - Tư vấn và triển khai giải pháp Line Scan Camera công nghiệp

RTC Technology cung cấp giải pháp Line Scan Camera công nghiệp theo yêu cầu thực tế của từng dây chuyền, từ lựa chọn thiết bị đến tích hợp và tối ưu hệ thống Machine Vision. Thay vì chỉ cung cấp camera, RTC tập trung xây dựng giải pháp đồng bộ giữa phần cứng, phần mềm và hệ thống điều khiển, đảm bảo camera đáp ứng đúng yêu cầu kiểm tra của từng ứng dụng.

Việc lựa chọn Line Scan Camera cần dựa trên nhiều yếu tố như tốc độ dây chuyền, FOV, độ phân giải, kích thước sản phẩm và loại lỗi cần phát hiện. RTC đánh giá yêu cầu của từng ứng dụng để lựa chọn camera, lens và cấu hình phù hợp, hạn chế tình trạng thiết bị không đáp ứng được tốc độ hoặc độ chính xác cần thiết.

RTC có khả năng tích hợp Line Scan Camera vào hệ thống xử lý ảnh theo chuỗi:

Line Scan Camera → Lens → Lighting → Image Acquisition → Vision Software → PLC/Robot

Tùy yêu cầu dự án, hệ thống có thể kết hợp camera với các giải pháp xử lý ảnh, PLC, robot và thiết bị tự động hóa khác. Việc đồng bộ các thành phần giúp quá trình thu nhận, xử lý và truyền kết quả kiểm tra được thực hiện ổn định.

Liên hệ RTC Technology để được tư vấn lựa chọn Line Scan Camera và xây dựng giải pháp Machine Vision phù hợp với yêu cầu kiểm tra thực tế của doanh nghiệp.
