Ứng dụng camera đọc QR code công nghiệp trên băng tải & dây chuyền sản xuất

Trong dây chuyền sản xuất hiện đại, QR Code kết hợp với camera công nghiệp và Machine Vision giúp truy xuất sản phẩm, xác nhận công đoạn và đồng bộ dữ liệu sản xuất. Tuy nhiên, camera đọc QR Code phải hoạt động ổn định trong điều kiện sản phẩm di chuyển liên tục, mã bị nghiêng, biến dạng hoặc nằm trên bề mặt kim loại, đòi hỏi sự phối hợp chính xác giữa camera, ống kính, ánh sáng và cách bố trí trạm đọc.

1. Cơ chế vận hành của camera đọc QR code tốc độ cao trên băng tải

Khác với máy quét mã vạch cầm tay thông thường sử dụng công nghệ quét tia laser đơn điểm, camera đọc QR code cho băng tải sử dụng cảm biến hình ảnh công nghiệp (CMOS/CCD) kết hợp với thuật toán xử lý ảnh chuyên dụng. Khi sản phẩm di chuyển qua vùng kiểm tra với tốc độ từ 1m/s đến hơn 5m/s hệ thống thực hiện giải mã theo quy trình khép kín:

- Kích hoạt chụp ảnh (Triggering): Cảm biến quang hoặc mã hóa vòng quay (encoder) gửi tín hiệu kích hoạt đến camera ngay khi vật thể bước vào trường nhìn (FOV - Field of View).

- Phát xung chiếu sáng (Strobe Lighting): Đèn LED công nghiệp phát xung ánh sáng cực ngắn (microsecond) đồng bộ với tốc độ màn trập (shutter speed) của camera. Cơ chế này loại bỏ hoàn toàn hiện tượng mờ nhòe (motion blur) do chuyển động tốc độ cao.

- Xử lý và giải mã hình ảnh: Bộ vi xử lý tích hợp (Embedded DSP) hoặc phần mềm Machine Vision phân tích ma trận điểm ảnh, nhận diện các điểm căn chỉnh (position detection patterns) của mã QR, tiến hành sửa lỗi số (ECC 200) và trích xuất dữ liệu chuỗi.

Nhờ tốc độ xử lý hàng chục mã mỗi giây, hệ thống camera đọc QR code dây chuyền sản xuất đảm bảo không bỏ sót bất kỳ sản phẩm nào, đồng thời truyền dữ liệu trực tiếp về hệ thống điều khiển trung tâm (PLC/MES/ERP) thông qua các giao thức truyền thông công nghiệp như Ethernet/IP, Profinet, hoặc TCP/IP.

2. Ứng dụng Camera đọc QR Code trên băng tải: Bố trí thế nào để đọc ổn định?

Với camera đọc QR code cho băng tải, hiệu quả đọc phụ thuộc lớn vào cách bố trí trạm đọc. Camera cần được đặt dựa trên hướng di chuyển, vị trí và trạng thái của sản phẩm thay vì chỉ lựa chọn theo độ phân giải.

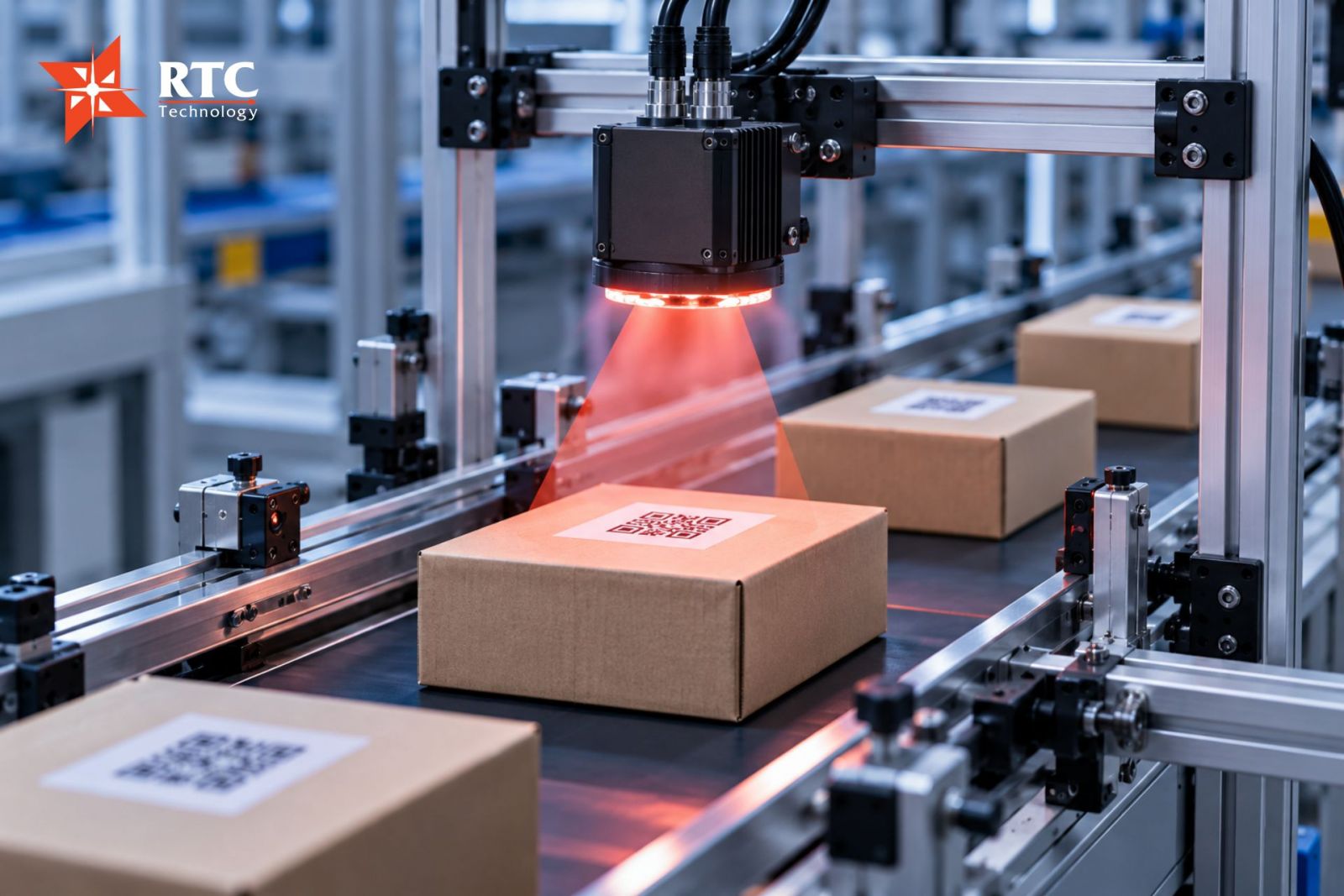

Với camera đọc QR code cho băng tải, hiệu quả đọc phụ thuộc lớn vào cách bố trí trạm đọc

Trước tiên, cần xác định vị trí và hướng đặt camera. Với sản phẩm có vị trí cố định, camera nên hướng gần vuông góc với bề mặt chứa mã để hạn chế biến dạng hình học. Nếu sản phẩm có thể xoay hoặc lệch vị trí, cần mở rộng vùng quan sát hoặc bố trí nhiều camera để bảo đảm mã luôn nằm trong vùng đọc.

Vùng đọc cũng cần được tính theo kích thước QR Code nhỏ nhất và độ lệch của sản phẩm trên băng tải. Trường nhìn quá rộng khiến mã chiếm ít điểm ảnh, trong khi vùng đọc quá hẹp dễ bỏ sót mã khi sản phẩm dịch chuyển. Vì vậy, cần cân đối giữa phạm vi quan sát và mật độ điểm ảnh trên mã.

Với bề mặt bóng hoặc kim loại, hướng chiếu sáng cần được điều chỉnh để hạn chế phản xạ trực tiếp vào cảm biến. Đặc biệt với camera đọc QR code trên kim loại (DPM), ánh sáng xiên hoặc chiếu sáng chuyên dụng có thể giúp làm rõ cấu trúc mã khắc trên bề mặt.

Cuối cùng, camera cần được đồng bộ với tốc độ băng tải thông qua cảm biến hoặc tín hiệu điều khiển để chụp đúng thời điểm, hạn chế nhòe và tránh nhầm dữ liệu giữa các sản phẩm liên tiếp. Một trạm đọc hiệu quả cần đồng thời bảo đảm vị trí camera, vùng nhìn, ánh sáng và thời điểm chụp phù hợp với điều kiện vận hành thực tế.

>>> Xem thêm: Máy đọc mã vạch QR code công nghiệp hoạt động như thế nào?

3. Từ Access Control đến DPM: Camera đọc QR Code cần thích nghi với từng bề mặt

Ngoài dây chuyền sản xuất, camera đọc QR Code còn được sử dụng trong các hệ thống camera quét mã QR kiểm soát ra vào (Access Control). Camera có thể nhận diện mã trên thẻ, điện thoại hoặc giấy in để gửi dữ liệu đến bộ điều khiển cửa, hệ thống chấm công hoặc phần mềm quản lý.

Khác với bài toán trên băng tải, Access Control thường ưu tiên khả năng đọc nhanh ở nhiều khoảng cách và góc tiếp cận khác nhau. Vì vậy, góc lắp đặt, vùng quan sát và khả năng xử lý mã ở nhiều kích thước cần được tính toán theo luồng di chuyển thực tế của người hoặc phương tiện.

Một bài toán khó hơn là camera đọc QR code trên kim loại (DPM).

DPM (Direct Part Marking) là phương pháp đánh dấu trực tiếp mã lên chi tiết, thường gặp trong linh kiện cơ khí, điện tử, ô tô và các sản phẩm cần truy xuất lâu dài. Mã có thể được khắc laser, chấm kim hoặc tạo bằng phương pháp ăn mòn trên bề mặt kim loại.

Đặc điểm của DPM là độ tương phản giữa mã và nền có thể thấp, bề mặt không đồng nhất và dễ phản xạ ánh sáng. Với mã khắc trực tiếp, thuật toán giải mã thông thường có thể không đủ để xử lý hình ảnh nếu hệ thống quang học và chiếu sáng không được thiết kế phù hợp.

Trong trường hợp này, cần xem xét tổng thể độ sâu của dấu khắc, kích thước ô mã, độ bóng bề mặt, hướng chiếu sáng và góc camera. Với chi tiết kim loại có bề mặt cong, việc đặt camera chính xác còn quan trọng hơn vì biến dạng hình học có thể làm thay đổi hình dạng mã trong ảnh.

4. Từ đọc QR Code đến xác thực sản phẩm trên dây chuyền

Trong dây chuyền sản xuất, giá trị của camera đọc QR Code nằm ở khả năng sử dụng dữ liệu từ mã để xác thực sản phẩm ngay tại từng công đoạn. Camera có thể đọc mã, đồng thời kiểm tra các đặc điểm hình ảnh liên quan để xác định sản phẩm có đúng loại, đúng vị trí và đúng trạng thái trước khi chuyển sang công đoạn tiếp theo.

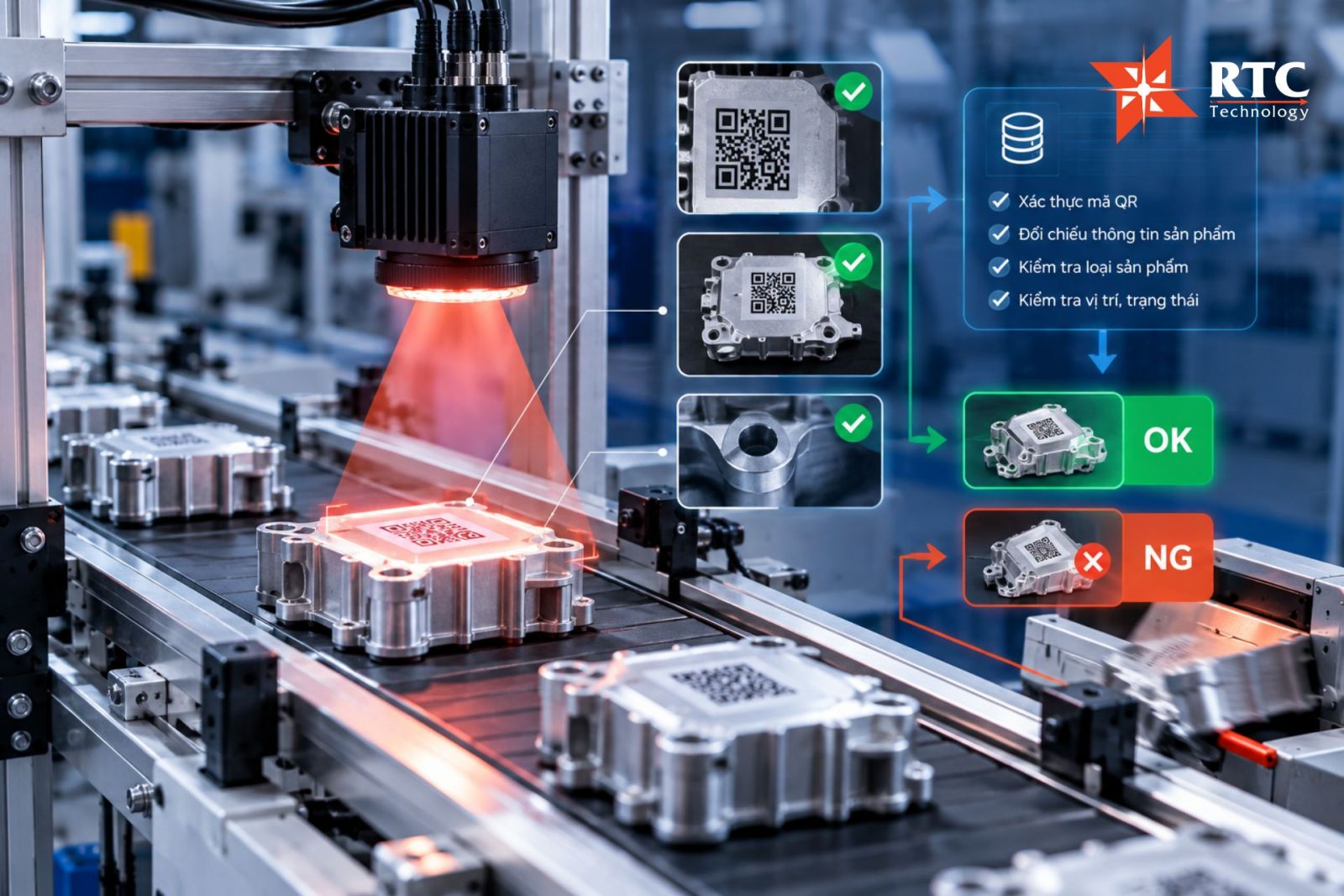

Camera có thể đọc mã, đồng thời kiểm tra các đặc điểm hình ảnh liên quan để xác định sản phẩm có đúng loại, đúng vị trí và đúng trạng thái

Ví dụ, một QR Code có thể chứa mã định danh của linh kiện. Sau khi đọc mã, hệ thống đối chiếu dữ liệu với thông tin của công đoạn hiện tại. Nếu mã không thuộc danh sách được phép hoặc sản phẩm xuất hiện sai trình tự, PLC có thể nhận tín hiệu để dừng máy hoặc kích hoạt cơ cấu loại sản phẩm.

Với dây chuyền cần truy xuất theo từng sản phẩm, dữ liệu QR Code còn có thể được liên kết với kết quả kiểm tra ngoại quan, thời gian sản xuất, vị trí công đoạn và trạng thái đạt/không đạt. Nhờ đó, doanh nghiệp có thể truy ngược lịch sử của từng sản phẩm thay vì chỉ ghi nhận số lượng đầu ra.

Mô hình này đặc biệt hữu ích ở các công đoạn lắp ráp nhiều biến thể sản phẩm, nơi việc đưa nhầm linh kiện hoặc xử lý sai thứ tự có thể tạo ra lỗi ở các công đoạn phía sau. Camera lúc này đóng vai trò như một điểm xác thực dữ liệu trong dây chuyền, giúp hệ thống kiểm soát sản phẩm theo đúng mã định danh thay vì chỉ kiểm tra bằng thao tác của công nhân.

Khi triển khai, cần xác định rõ QR Code sẽ được dùng để xác thực điều gì: nhận diện sản phẩm, xác nhận công đoạn, truy xuất linh kiện hay kích hoạt một thao tác tiếp theo. Đây là cơ sở để thiết kế camera, phần mềm xử lý ảnh và phương thức kết nối với PLC/MES phù hợp.

RTC Technology cung cấp giải pháp Machine Vision, camera công nghiệp, thiết bị đọc mã và các giải pháp tự động hóa cho dây chuyền sản xuất. Bên cạnh hệ thống thị giác máy, RTC còn triển khai các giải pháp AGV/AMR, kho thông minh và tự động hóa công nghiệp, hướng tới mô hình nhà máy thông minh có khả năng kết nối và truy xuất dữ liệu xuyên suốt.

Nếu doanh nghiệp đang cần mua camera đọc QR Code, thiết bị đọc mã công nghiệp hoặc tìm kiếm giải pháp Machine Vision, AGV/AMR, Smart Warehouse phù hợp với dây chuyền thực tế, hãy liên hệ RTC để được khảo sát và tư vấn cấu hình.
